如何选择高速数据采集卡?

文章出处:网责任编辑:作者:人气:-发表时间:2015-09-16 16:50:00

  用户在进行科研试验中,如果涉及高频信号的试验,一般要进行高速数据采集卡的选择,如通信、高通物理、雷达等领域。选择高速数据采集卡一般从如下几个指标考虑:

  采样率、分辨率、通道数、总线等。选型的关键还是看您高速数据采集卡做什么用,避免不要盲目选择数据采集卡。因为不同的数据采集卡用的地方不同,首先你要确定你的用途,知道用处了才能更好的选型。用途确定后,查找相应匹配的数据采集卡,查看其参数是否适合你的需求,把不同型号的采集卡作对比,这样才可以挑选出更适合你的。数据采集板的应用与这些关键词息息相关:信号类型(脉冲、中频、射频….)、信号幅度、信号带宽、是否需要FPGA实时处理,通道数…….

  采样率:非常关键的指标,如果是包含直流分量的信号,采样率的选择一般是信号频率的8倍以上。如果是通信调制信号,可以是采用欠采样的方式采集,这时重点考虑的是板卡的带宽。

  分辨率:有些用户对分辨的要求不高,比如卫星通信等;有些用户对分辨率则比较敏感,比如光脉冲信号捕捉等。通常可选有8bit,10bit,12bit,14bit,16bit等。

  通道数:对于有些阵列应用的场合,通道数是非常关键的一个要素。比如超声阵列、相控阵雷达、分布式高能物理探测等。当然,此种场合的对同步性要求也非常高。

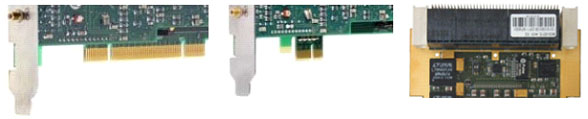

  总线:用户根据系统规模、经费预算等,也需适合选择合适的总线。比如经费试验室环境可选择PCIe、USB总线等,如果是工业现场、试验现场,可选择cPCI、VPX等。
