高速数据采集卡有哪些触发方式?

文章出处:网责任编辑:作者:人气:-发表时间:2015-03-07 16:33:00

  数据采集卡常用的解决模式有以下几种:

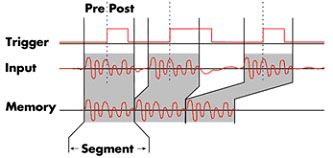

  多倍记录

  多个记录可以记录多种触发事件,而无需重新启动的硬件。板上存储器被分成段,一个段被记录在每个触发事件。段的大小,预触发和触发后,可以自由定义,小的重新布防时间的FIFO模式和强大的组合可以很容易地适应几乎所有的测量任务。

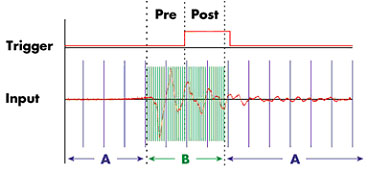

  ABA模式

  ABA模式类似多重记录。段之间的额外的样品采集与一个较低的采样率,例如:监测的目的。ABA模式就像一台仪器相结合的内部数据记录器和瞬态记录仪。

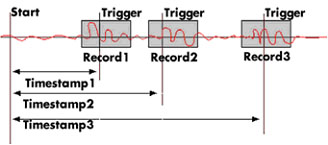

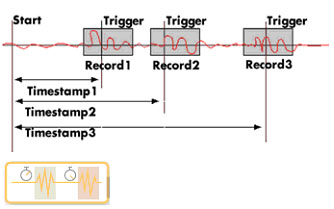

  时间戳

  与每个触发事件的事件的时间位置被存储在一个额外的存储器。时间戳是相对于所述记录的开始,到一个定义的零时间或者“外部同步的无线电时钟或GPS接收机。您可以使用TS-REF输入信号送入。时间戳是完全兼容的FIFO模式。



  外部触发

  digitizerNETBOX有两个独立的外部TTL触发输入连接器,其中一个可作为触发输出交替。触发输入可用于触发使用的许多不同的上升沿或下降沿的触发模式,如1的卡,或其他触发信号结合时,它们可以被用来作为栅极信号。您可以定义一个最小或最大的脉冲宽度,为具有要达到的信号来触发采集。



  通道的触发

  在除了专用触发连接器1上,也可以设置独立的触发条件的信道本身。可以检查边缘,级别和窗口触发器的触发引擎。一个重新武装也可以被定义,以避免假触发噪声信号,尖峰触发到检测的斜坡太陡。同样的,这里是一个脉冲宽度可以定义最小或最大持续时间。



  所有通道触发,外部触发,可以结合AND和OR函数来建立非常复杂的触发条件。

  每个通道可触发源一堆不同的触发模式。此外,有两个外部触发输入。来源(内部和外部)可以结合。一个外部触发连接器也可用于触发输出。
