什么是高速数据采集卡和数字化仪?

文章出处:坤驰科技网责任编辑:坤驰科技市场部作者:坤驰科技人气:-发表时间:2015-11-11 10:58:00

  高速数据采集卡(HighSpeedDataAcquisitionCard)是相对于低速数据采集卡而言的,通俗讲,就是采样频率/采样率比较高的数据采集卡;因为高速数据采集卡的采样频率接近一些仪器的工作频率,所以也归类为仪器的范畴,叫数字化仪(Digitizer)。

  那么什么是数据采集卡呢?

  简单说,数据采集卡就是完成传感器电压模拟信号转换成数字信号,并把数字信号传输至计算机的电路板卡。

  在不同的领域,高速数据采集卡的界定有所不同,比如在机械振动领域,1MS/s采样率可以算做高速数据采集范畴;而在雷达信号处理领域,1GS/s或可归为高速数据采集范畴。一般而言,10MS/s往上的采样率可称做高速数据采集卡。



高速数据采集卡



  目前业内板卡形态的高速数据采集卡,最高的采样频率,有7GS/s、8GGS/s、10GS/s或12.5GS/s等。

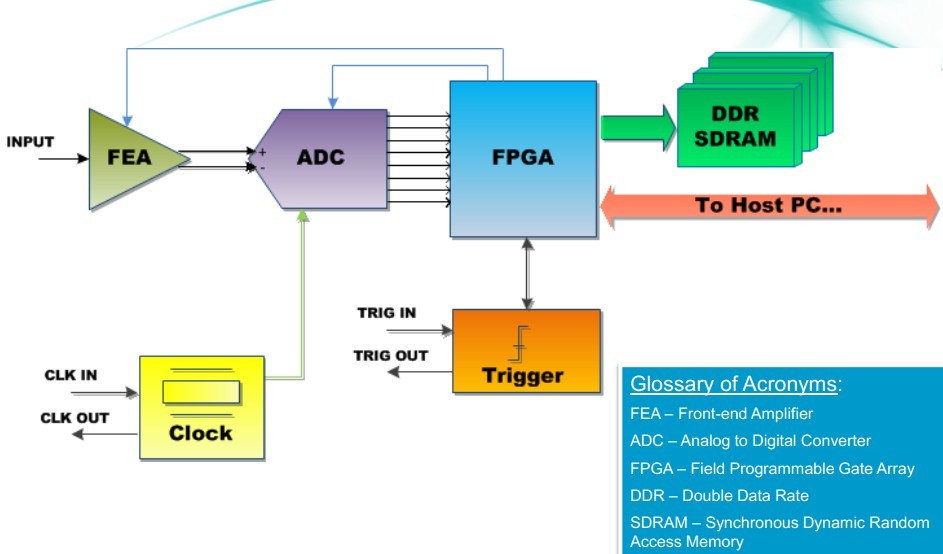

  典型的高速数据采集卡一般由以下几大部分组成:AFE/FEA、AD、FPGA、时钟、DDR内存、总线接口等要素。

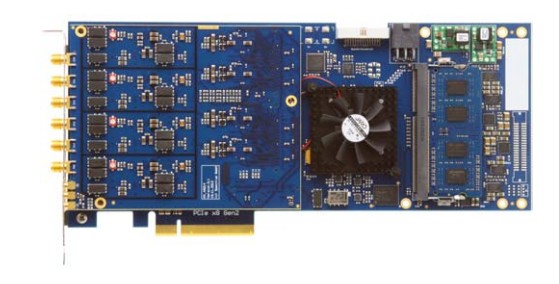

高速数据采集卡



  高速数据采集卡总线接口形式一般有:PCIExpress、compactPCI、PXI、PXIExpress、VPX、USB等。

  选择高速数据采集卡时一般会从以下指标进行评估:采样率、精度、通道、总线接口、带宽、输入量程、耦合方式、FPGA是否开放等。

  高速数据采集卡的应用领域一般有:激光、通信、雷达、超声、大型物理、电子对抗及其他数字信号处理领域。

  更多产品选择请参阅:http://www.queentest.cn/Product/
