SPECTRUM发布6种新型AWG任意波形发生器

文章出处:网责任编辑:作者:人气:-发表时间:2019-11-27 17:53:00

—用于产生高振幅信号,提供24v的输出摆幅

2019年11月26日,Spectrum最近发布了6个新型任意波形发生器(AWG)—M2p.65 xx系列PCIe卡。新的AWG通过提高可用的输出范围来扩展产品功能,从而可以产生振幅波动高达1MΩ的±12V或50Ω的±6V的波形。为了获得更高的输出电压范围,该卡配置了额外的放大电路和更大的冷却板。这使卡会稍宽一些,占据了两个PCIe插槽,但长度仍为168mm。板卡的体积小,几乎可以安装在任何PC机箱中,是一个功能强大且灵活的波形发生器。

Spectrum AWG with 24 V output swing - LOWRES.png

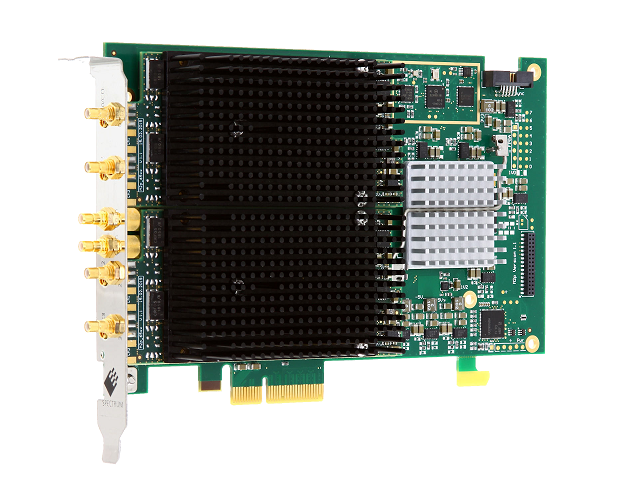

M2p.65xx实物图

M2p.65xx系列AWG使用最新的16位数模转换器,并具有快速PCIex4接口以及高达700MByte/s的流传输速度。用户可以选择40MS/s(M2p.654x系列)或125MS/s(M2p.657x系列)的输出速度,每张卡具有一个,两个或四个通道。

每个通道都有自己的DAC和输出级电路。多通道卡共享一个公共时钟和触发器,以确保完全同步,输出级电路包含四个可切换的滤波器路径以帮助优化信号质量。灵活的输出级电路与高分辨率16位DAC结合使用,可以生成失真极低,动态范围出色,信噪比高的信号。

Spectrum的首席技术官Oliver Rovini表示:“大多数AWG的主要局限性是它们可以生成精确的高幅度波形。这些新型AWG卡采用完全集成的封装,提供了一种经济高效的解决方案。因此板卡可以在60MHz范围内产生更大测试信号,相信很多人会对它感兴趣。对于工程师和科学家而言,再现高质量信号的能力始终是有价值的,他们需要使用高精度,易于调整并模拟实际工作条件的波形来刺激系统或组件。”

创建无限的波形阵列

为了让M2p.65xx系列AWG产生长而复杂的波形,每张卡都配备了512MSamp的板载内存,大内存由各种不同的输出模式补充。例如,可以分段内存,通过循环并在不同段之间切换来创建波形。这些卡还具有FIFO流传输功能,可以在快速PCIe总线上以高达700MB/s的速率读取新的波形数据,同时重放已传输的信息。这种灵活性允许用户创建超长的单脉冲波形或不断变化的突发类型信号,如通信,雷达,超声,LIDAR或声纳系统中的信号。可能性几乎是无限的。

刺激—响应系统

对于需要AWG和数字化仪连接的应用,如刺激响应或闭环应用,Spectrum的Star-Hub背负式模块最多可同步16种不同的M2p类产品。新的M2p.65xxAWG与2018年发布的M2p.59xx 16位数字化仪完美匹配。M2p.59xx数字化仪提供1到8个通道,采样率在5MS/s至125MS/s之间。Star-Hub将公共时钟和触发信号分配给每个通道,以确保完全同步操作。Star-Hub系统也非常适合多个测试点或传感器阵列,需要同时受到不同测试信号的刺激的情况。

简便的AWG控制和信号生成

使用AWG来控制和生成信号也非常简单。这些卡是完全可编程的,并且免费提供驱动程序,以支持最流行的语言(如C++,VB.NET,C#,J#,Delphi,Java或Python代码)以及LabVIEW和MATLAB等第三方软件工具。另外,用户只需运行Spectrum自己的软件SBench6。

SBench6用户可以通过简单易用的界面控制AWG的所有模式和设置。该软件旨在支持多通道操作,并具有许多内置功能,用于波形显示,信号生成,数据分析和存档。基本信号可以使用该软件的EasyGenerator函数创建,该函数具有生成可编程频率,幅度和相位的正弦波,三角形或矩形等波形功能。可以使用数学方程创建更复杂的信号,也可以用其他程序或设备(例如数字化仪或示波器)导入使用二进制,ASCII或Wave格式。

集成到任何测试系统中

AWG安装到PC中,就可以轻松与其他测试和测量设备集成。信号输出以及时钟和触发输入通过前面板SMB连接器提供。前面板还包含四个MMCX连接器(一个多功能输出和三个多功能I/O线),可用于不同的任务,如数字输出通道,时钟,触发或状态输出以及异步I/O线。这种高水平的连接性使AWG卡可以轻松地应大多数自动化测试系统环境。

混合模式AWG

将多用途I/O线切换为数字输出,会向AWG添加另外四个同步输出通道。然后,单个AWG卡可以全速并行生成四个模拟输出和四个数字输出。在实验控制或OEM项目中与外部设备连接时特别有用。

及时的技术支持

M2p.65xx系列AWG已全面投产,可立即交付。所有卡均经过出厂测试,包含SBench6软件的基本版本,用于首次测试。M2p系列AWG产品代表了近30年基于PC的仪器设计和生产的高潮。”首席执行官Gisela Hassler说。“此外,软件和固件更新在产品的使用寿命内是免费的。支持由我们熟练的内部工程师团队直接提供,通常在收到请求后的几个小时内。”
