基于MTCA总线的信号采集与回放系统
文章出处:网责任编辑:作者:人气:-发表时间:2016-04-05 09:23:00
系统规格:
系统基于MTCA总线构架,多可集成6块SDR14高速数据采集、回放板卡,高效MTCA控制器,坚固型机箱,北京坤驰科技有限公司也此次实现了数据采集、回放、传输为一体的一站式解决方案。

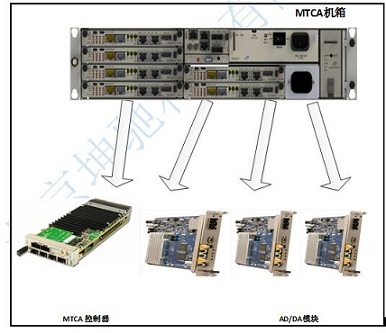

系统整体图:
整个系统包括如下几个部分:

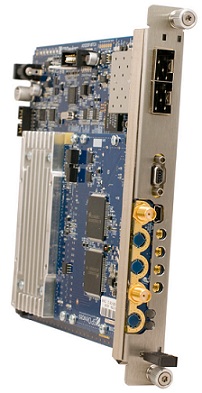

1. SDR14 –MTCA AD和DA集成于同一块板卡,数据转换效率高。
AD卡参数指标:
- 2通道14bit精度800MS/s采集模块
- 50 欧姆AC耦合,输入信号满幅度2.2Vpp
- 模拟输入带宽550Mhz
- 支持外部时钟输入
- 板载500MB存储
- MTCA 3U 2槽位
DA卡参数指标:
- 2通道14bit精度1.6GS/s 回放模块
- 50欧姆AC耦合,输出信号满幅度1Vpp
- 模拟输出带宽800Mhz
- 支持外部时钟输入
- 板载500MB存储
- MTCA 3U 2槽位

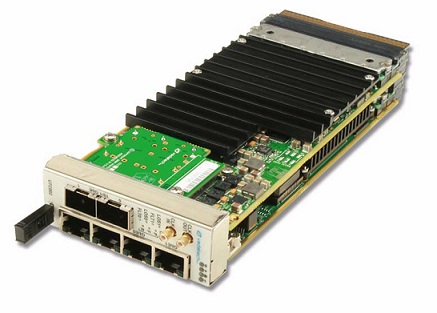

2. UTC002系列MTCA控制器具体指标如下。
- 400MHz RISC CPU处理器,
- 64MB的DDR用于MTCA系统载板控制和机架资源管理
- 配备SAS/SATA、GbE
- 无线/GPS时钟
- 带有扩频能力的光纤时钟
- 蓝、红、黄、绿LED状态指示灯
- Linux 2.6 嵌入式操作系统
- 兼容IPMI 2.0 协议
- 兼容HPM.1协议

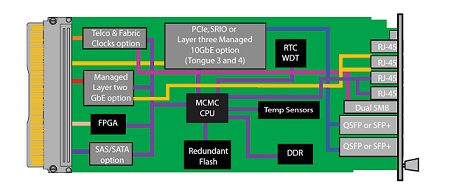

UTC002控制器原理图如下:

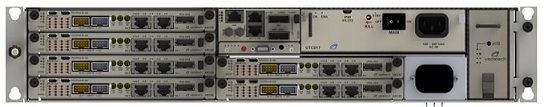

3.机箱信息
- 尺寸:19” x 2U x 14.2”
- 兼容MTCA.4规格的后IO设计,适用于高能物理等应用
- 多可装载6块MTCA.4卡,AMCs和TRMs双模块
- 单个MCH和灵活的电源模块选项,集成度高
- 适用高速12.5GHz MTCA连接器
- 可移动的空气过滤器、电源模块、风扇托盘
- 单/双 500W AC或单/双796W DC 标准电源,其他选项可选
- 远程警告和后置JSM
- 实用、美观的电缆管理
- 兼容RoHS

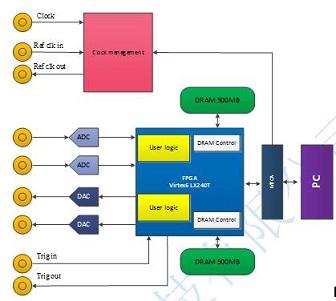

AD/DA内部模块:
系统配套软件

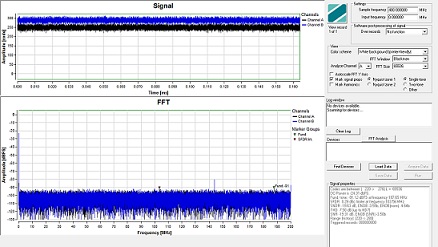

- 系统自带软件ADCaptureLab

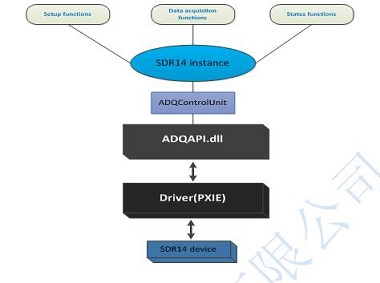

- 提供matlab、c/c++的用户二次开发API
