VPX便携式高速数据采集存储方案
文章出处:网责任编辑:作者:人气:-发表时间:2016-03-11 09:44:00
概述
由于VPX系统的自身特点及优势,成为当下数据采集领域的热点,很多工程应有都采用了VPX相关的解决方案。北京坤驰科技有限公司结合其具备技术优势的多通道同步采集存储板卡和紧凑型的3U VPX机箱,搭建了多通道同步高速采集并高带宽大容量存储系统。该系统的主要特点:
- 同步采集系统采用模块化设计,便于通道或功能扩展。
- 高速采集、回放模块支持用户自定义FPGA逻辑开发,使用户获得数据采集存储基本功能的同时,FPGA也能参与数据的实时信号处理,减小传输带宽压力。
- 高速存储系统基于模块化设计,方便存储容量扩展。
- 基于VPX的控制器,用于数据集成管理、显示和导出。
系统规格:
1.高速模拟数据采集模块QT3135:
- 支持4通道500MSPS
- 转换精度14bit;
- 50欧姆AC耦合,输入满幅度2Vpp;
- 模拟输入带宽LF~600MHz;
- 板载2GB DDR3存储器;
- 高速存储专用接口;
- 支持外时钟输入;
- 支持外触发输入。
2.高速存储模块:
高速存储模块QT-C3000:
- 大支持8TB存储容量;
- 高速FLASH SSD阵列,支持大3GB/s的连续读写速率;
- 高速互联接口,同时支持高速模拟采集卡、中低速模拟采集卡采集数据交换。
- 支持多块存储模块并行存储:两块并联时能提供6GB/s存储带宽。
3.系统控制模块:
l Intel Core™ i7/i5/i3/Celeron® embedded CPU
l 内存存储器
Up to 8GB DDR3 SDRAM (1066/1333/1600MHz)
Dual channel with ECC support
Soldered on board
l VPX 后出接口 PCIe
P1 VPX Date Plane 01-02:
1x8 PCIe Port(1x8,2x4,4x2 optional)
VPX CPtp01-02:
2x1000BASE-T/BX(BIOS configuration)
2x SATA III; 2x USB2.0; 2x GPIOs
1x RS232/422/485(BIOS configuration)
l 显示
Mini DP(Front panel)
VGA On VPX Rear Connector P2
4.3U VPX机箱:
- 5HP(25.4mm)标准槽与槽间距;
- 支持3U OpenVPX(VITA65)嵌入式模块;
- 支持多种坤驰科技QT系列VPX功能模块;
- 同时支持250W VITA 62和ATX电源供电方案。
- 机箱尺寸:278mmX240mmX155mm。
系统构成:

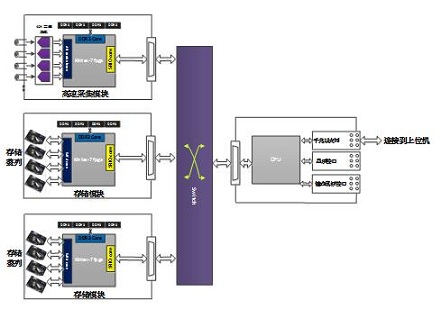

数据采集存储以及控制系统构成

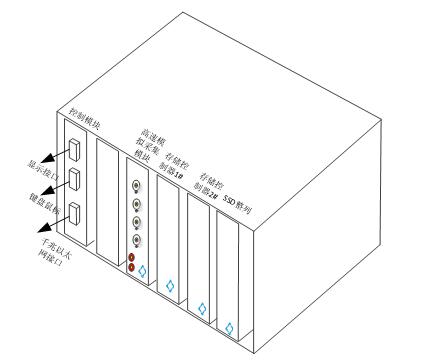

系统外形

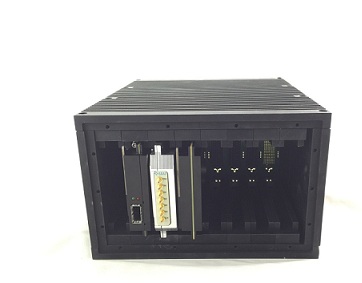

VPX机箱和采集模块实物图

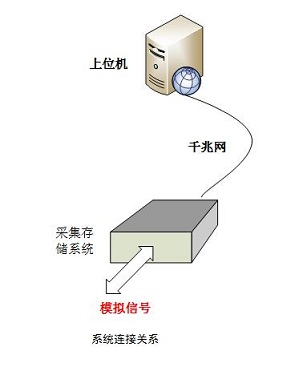

系统连接关系

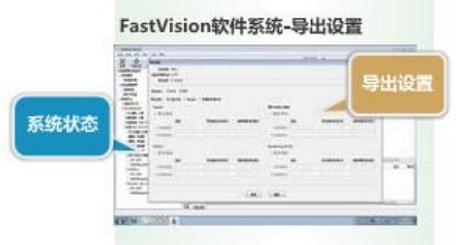

存储管理软件
- 采集、存储、监视、导出、数据保护管理
- 提供用户API进行用户自定义开发
- 模拟信号采集存储回放功能;
- 数字信号记录存储回放;
- 信号快速浏览和实时监控功能;
- 数据管理功能;
- 控制显示功能。

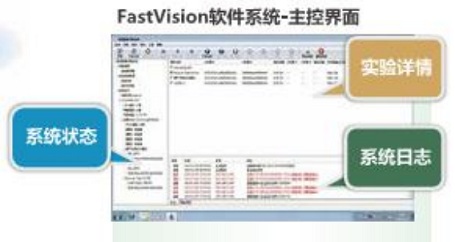

波形显示软件

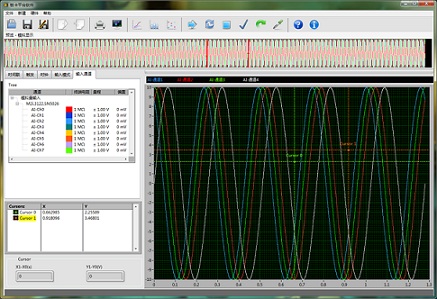

可以实时显示时域波形以及频域波形
软件支持
操作系统
|
开发软件
|
驱动程序
|
Ø Windows XP 32位
Ø Windows 7 64位
|
Ø Visual C++ 6.0
|
Ø C/C++
|
采集存储系统技术规格
技术规格
|
||
项目
|
参数
|
备注
|
高存储速度
|
2X3GB/s
|
每两个通道对应一个存储模块
|
持续存储速度
|
2X2.8GB/s
|
按照稳定存储速率估算
|
模拟输入接口
|
4路14bit 500MSPS
|
|
|
|
|
存储数据导出接口
|
千兆以太网
|
|
存储盘数量
|
16x1TB(大)
|
单个存储模块8TB
|
存储盘接口速度
|
6Gbps SATA3 |
|
功耗
|
TBD
|
|
供电
|
200VAC
|
DC可选
|
散热
|
风冷
|
|
存储温度
|
-40℃~85℃
|
|
工作温度
|
0℃~55℃
|
|
