皮肤癌诊断中的OCT应用
文章出处:网责任编辑:作者:人气:-发表时间:2016-04-18 09:29:00
应用:医疗
产品:M2i.4022-exp

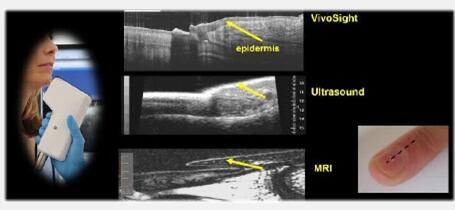

4通道20MS/s14Bit,所述VivoSight®OCT扫描器使用扫频源光学相干断层扫描(SD-OCT)的皮肤的剖面成像的技术。这是为了协助诊断和治疗皮肤癌和其他皮肤疾病的显著新工具。图像类似于超声成像,但使用红外光在降低穿透力为代价(限至2毫米)提供了更高的分辨率(优于10微米)。临床医生使用一个手持式探头对进行病人描。
客户定位
迈克尔逊诊断公司是总部位于英国的独立公司,主要开发基于独特的光学成像技术,营
销高度创新的产品。迈克尔逊诊断公司有很多发展,营销和支持高技术产品的综合经验。
管理是由癌症研究世界的某些人物建议。
应用细节
VivoSight OCT扫描仪是一种先进的激光成像技术,可产生皮肤达2毫米的深度的高清晰
度图像。该系统已被专门开发,以帮助皮肤科医生诊断和治疗多种常见的发生皮肤癌和
其他病症。这些图像有助于鉴别有助于诊断的重要特征,而不需要活组织检查。

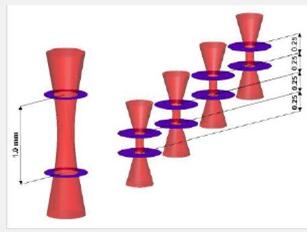

激光的每个扫描波形被用来探测皮肤的单个层面。光根据折射率的不同在组织内部不同深度分散射回。被采集的光在干涉仪中被结合成参考光束,并被检测与数化。在本应用实现的OCT系统使用四个干涉通道同时增加聚焦的深度,提高对比度,每个波束来较窄焦点比单个波束,(因此,使用四通道数字化仪)。为降低延迟,所以所显示的图像会跟踪用户的手部动,每一帧的原始数据被读出并与其捕获并行处理。
需求
4个高分辨率的同步A/D通道
采样率从13MS/s到17MS/s
快速重复率(多重记录模式)
传输连续数据流到PC(FIFO模式)
C#与.NET环境下可编程
解决方案
板卡拥有4个通道、14bit分辨率和20MS/s的采样率,低成
本高效益并拥有超薄设计(4个通道且只有一个插槽宽度),
并且板卡拥有良好的噪声性能。

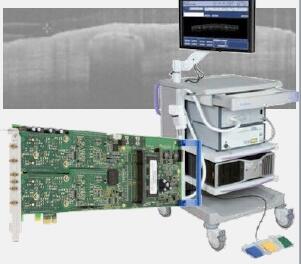

坤驰科技代理的Spectrum的板卡被安装到一个标准的台式电脑中,结合激光
干涉仪、检测器和相关的电源即可工作。
所有的模块都被放置在手推车上,并在推车顶部固定TFT显示器。这样使操作者在为患者检测时很容易在屏幕上看到扫描图像。
许多Vivosight系统都是根据这个板卡搭建的。
