ADQ7WB发布!—Teledyne SP Devices新型射频类数字化仪

文章出处:网责任编辑:作者:人气:-发表时间:2019-11-21 15:15:00

TeledyneSPDevices近期推出ADQ7WB--一种模拟输入带宽为6.5GHz的宽带数字化仪。新产品是该公司针对RF市场解决方案的重要补充,旨在满足客户的高带宽需求。ADQ7WB的性能和特点使其成为要求苛刻的无线电应用的理想选择。

主要规格

  •  分辨率:12位

  •  采样率:每通道5GSPS

  •  输入通道:2

  •  耦合:AC

  •  模拟输入带宽:6.5GHz

  •  输入电压范围:0.9Vpp

  •  具有多种模式和源的高精度时钟/触发

  •  内存大小:4GB

  •  可用的外形尺寸:PCIe PXIe

应用领域

  •  射频监控和记录

  •  通道探测

  •  卫星监控

  •  雷达

  •  5G

  •  射频生产测试

  •  信号情报

  •  低电平射频(LLRF)

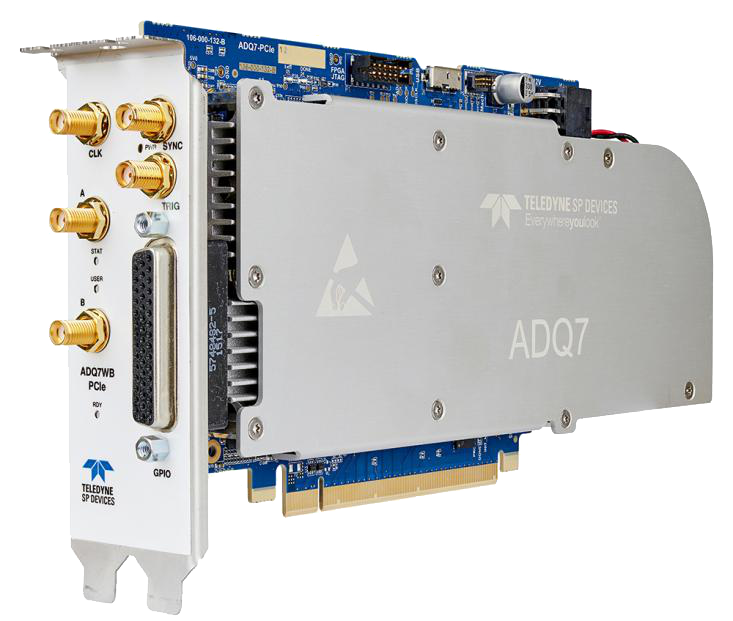

图1 ADQ7WB产品实物图

产品优势

1.针对射频应用进行了优化

ADQ7WB是一款RF数字转换器,其模拟输入带宽为6.5GHz。高模拟输入带宽与高采样率相结合,可实现IF/IQ/RF信号的宽带捕获,交流耦合模拟前端针对高线性度进行了优化。ADQ7WB利用Teledyne SPDevices专有的数字性能增强技术ADX,有助于实现行业领先的无杂散动态范围(SFDR)。

2.灵活而高性能

灵活的体系结构允许将双通道输入用作两个单独的单独通道或单个I/Q通道。ADQ7WB每通道提供12位垂直分辨率和5GSPS采样率。

3.无需编程即可实时进行无线电信号处理

独立固件软件包FW4DDC简化了操作,提供了常用的实时无线电数字信号处理(DSP)功能,有助于将数据速率降低到可管理的水平。该软件包包括4个数字下变频器(DDC),抽取和用于降低噪声或通道均衡的数字滤波。自定义DSP功能也可以通过固件开发套件集成在板载Xilinx FPGA上。

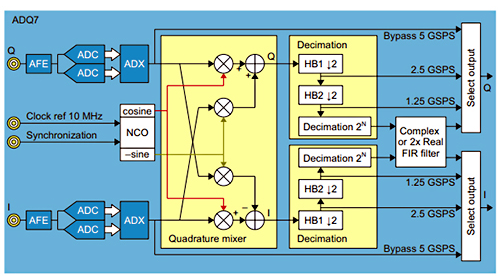

图2 ADQ7WB如何配置为使用固件包ADQ7-FW4DDC的宽带I/Q接收器的示例。

4.通过开放式FPGA自定义DSP

开放的板载Xilinx Kintex Ultrascale FPGA为定制的实时数字信号处理(DSP)提供了可用资源。

5.点对点流向GPU

除了板载实时处理外,ADQ7WB还支持极高速率的数据流模式,速率最高为7Gbyte/s。板卡可以在主机PC中或通过点对点流式传输到图形处理单元(GPU)后进行处理。

6.包含丰富的软件套件

我们所有的产品均随附软件开发工具包(SDK),其中包括应用程序编程接口(API)和C/C++,Python等驱动程序。它还带有独立的软件ADCaptureLab,可以轻松上手。Windows和Linux都支持大多数软件组件。

7.可用的外形尺寸

ADQ7WB可提供模块化PCIExpress(PCIe)和PXIExpress(PXIe)尺寸,并提供灵活,简单的集成,可以轻松扩展以包括其他测量通道。它还支持高度精确的触发和同步功能,可实现多通道系统。

Teledyne SP Devices设计和制造世界领先的模块化数据采集和任意波形发生器。产品采用专利校准逻辑,最新的数据转换器和FPGA技术,使得我们的产品高采样率和高精度同时具备。产品适用于各种应用场景和嵌入式实时信号处理。这有助于我们的客户克服性能瓶颈,缩短产品上市时间,在广泛的应用领域都能够提供系统级产品。SP Devices的产品广泛用于各种行业,包括分析仪器,遥感,科学仪器,医学成像等等。作为Teledyne Technologies仪器部分的一部分,SP Devices加强了关键技术与工程设计,使其能够一直成为世界领先的高性能仪器与系统级解决方案供应商。
