高速数据采集卡之PCIe总线采集卡

文章出处:网责任编辑:作者:人气:-发表时间:2021-06-25 17:47:00

高速数据采集广泛应用于如雷达信号处理等诸多领域。随着现场信号采集速率和处理器性能的不断提升,高速数据采集需要越来越高的数据传输速率将现场数据传输到计算机中进行处理。因此,数据的高速传输技术也以成为制约数据采集系统性能的重要因素。PCI Express(PCIe)总线作为新一代的I/O局部总线标准,以其高效的数据传输效率,良好的兼容性和扩展性,逐渐取代PCI和AGP等传统总线,成为新的局部总线工业标准。PCIe总线技术为高速数据采集系统提供了高效的数据传输的技术支持,使高速数据采集设备的开发得以迅速发展和应用。

PCI Express是所有当前基于PC系统的标准平台。目前市场上高性能的主板通常具有两个以上的PCIe插槽,PCIExpress总线是点对点连接,可为每个插槽提供全速数据流传输。

PCIex8 Gen2接口在选定的主板上,速度超过3GByte/s,最高达到3.4GByte/s,PCIex8 Gen3,速度超过5GByte/s,最高达到7GByte/s。板载内存完全用作FIFO缓冲区,即使在并行PC活动下,也可确保长时间获得最大吞吐量,轻松实现例如250MS/s的四通道16位采集的无间隙流传输。将SSD RAID阵列与专用RAID控制器配合使用,甚至可以将数据连续存储到磁盘阵列中。

简介

PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准,它原来的名称为“3GIO”,是由英特尔在2001年提出的,旨在替代旧的PCI,PCI-X和AGP总线标准。

PCIe属于高速串行点对点双通道高带宽传输,所连接的设备分配独享通道带宽,不共享总线带宽,主要支持主动电源管理,错误报告,端对端的可靠性传输,热插拔以及服务质量(QOS)等功能。

互连

PCI Express设备通过称为互连或链路的逻辑连接进行通信。链路是两个PCI Express端口之间的点对点通信通道,允许它们发送和接收普通PCI请求(配置,I / O或存储器读/写)和中断(INTx,MSI或MSI-X)。在物理层面上,一条链路由一条或多条通道组成。低速外设(例如802.11 Wi-Fi卡)使用单通道(×1)链路,而图形适配器通常使用更宽更快的16通道链路。

PCIe标准

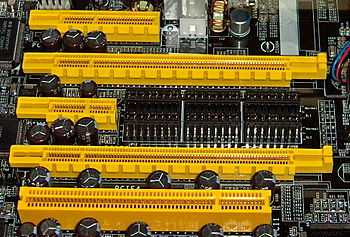

PCI Express卡适合其物理尺寸或更大的插槽(使用×16作为最大的),但可能不适合更小的PCI Express插槽;例如,×16卡可能不适合×4或×8插槽。一些插槽使用开放式插座来允许物理上更长的卡,并协商最佳的电子和逻辑连接。卡本身设计和制造各种尺寸。例如,以PCI Express卡形式出现的固态驱动器(SSD)通常使用HHHL(半高,半长)和FHHL(全高,半长)来描述卡的物理尺寸。


PCIe高速采集卡

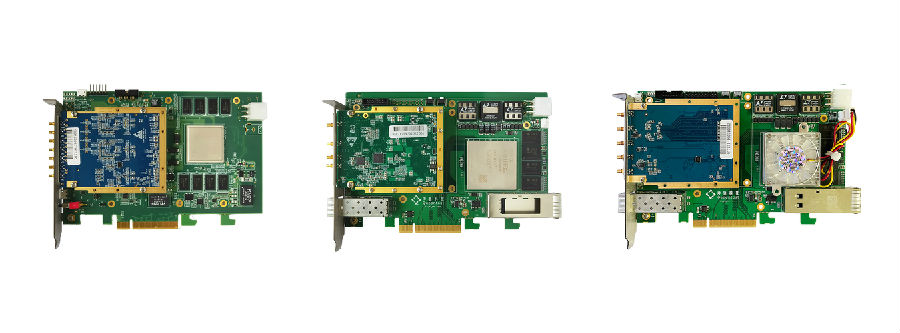

PCIe高速采集卡,是雷达、通信、卫星、Lidar、光电倍增管以及光纤传感等领域进行信号采集和分析的理想工具,板载FPGA具备实时信号处理能力,支持用户自定义逻辑开发。板卡提供快速的PCIex8数据传输接口,以及灵活配置的硬件组合,获得性能、功耗和成本之间的最佳平衡,尤其适合于实验室以及场外计算机场合。

坤驰科技作为高速数据采集和处理的专业厂商,提供成熟的PCIe板卡产品。PCIe高速采集卡具有以下几种特点:

  • 通用性强,功耗低,易于集成到各类商业、工业系统中。

  • 基于强大的Xilinx FPGA V7,K7,KU平台,可实现灵活控制与信号处理。

  • 按需搭配可扩展的PC系统, 从低成本、低端到高性能、 多处理器、多核的自由选择。

  • 多种触发模式、内外参考时钟、常用算法固件,信号捕捉更高效,精准。

  • PCIe2.0/3.0总线与主板之前极速传输,能够将数据非常快速地流式传输到SSD阵列。

坤驰科技PCIe采集卡支持环形缓冲采集模式,FIFO采集模式及多次触发采集模式。支持多种触发模式,包括软件触发,内部脉冲触发,通道触发,外触发。

定制选项

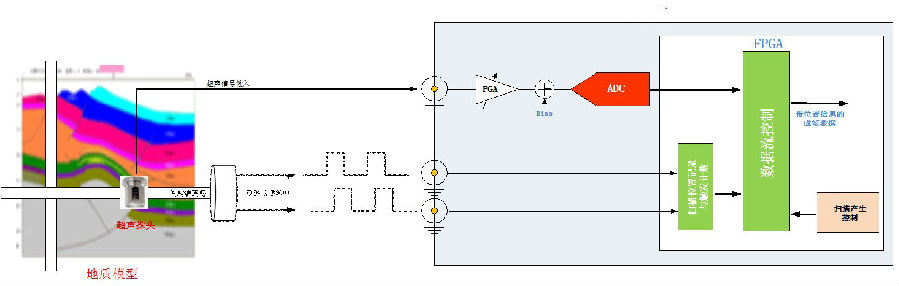

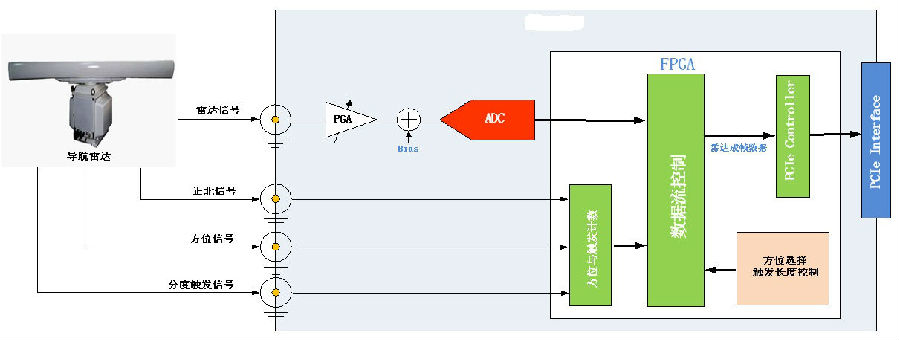

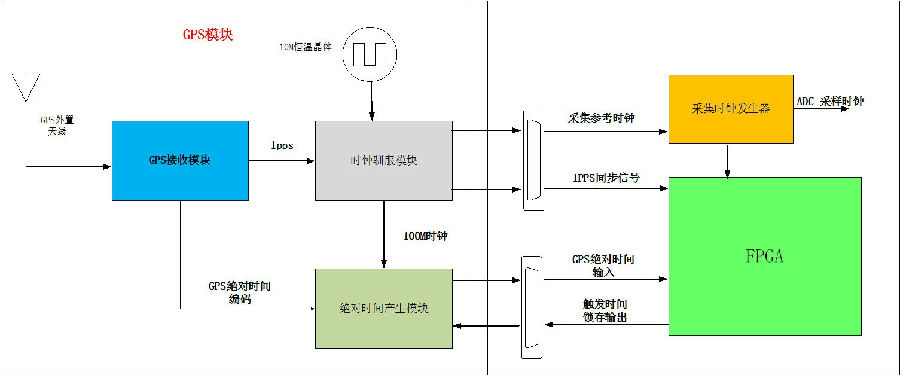

高级触发:GPS同步触发、导航雷达触发、扫描系统触发、占空比触发、超长预触发。

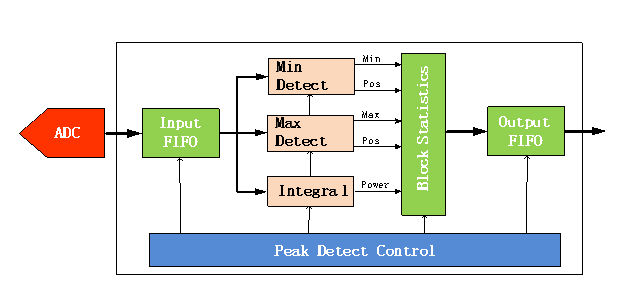

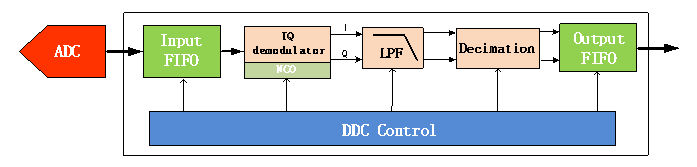

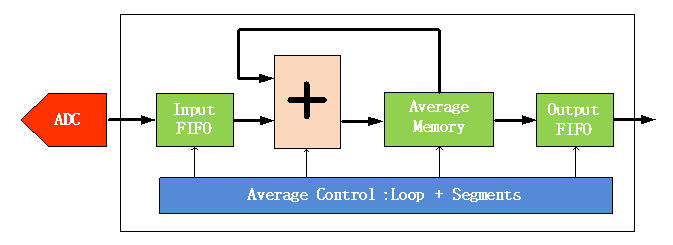

高级固件:累加模块、峰值检测模块、DDC模块




坤驰目前的PCIe高速采集卡包括:

DC耦合类

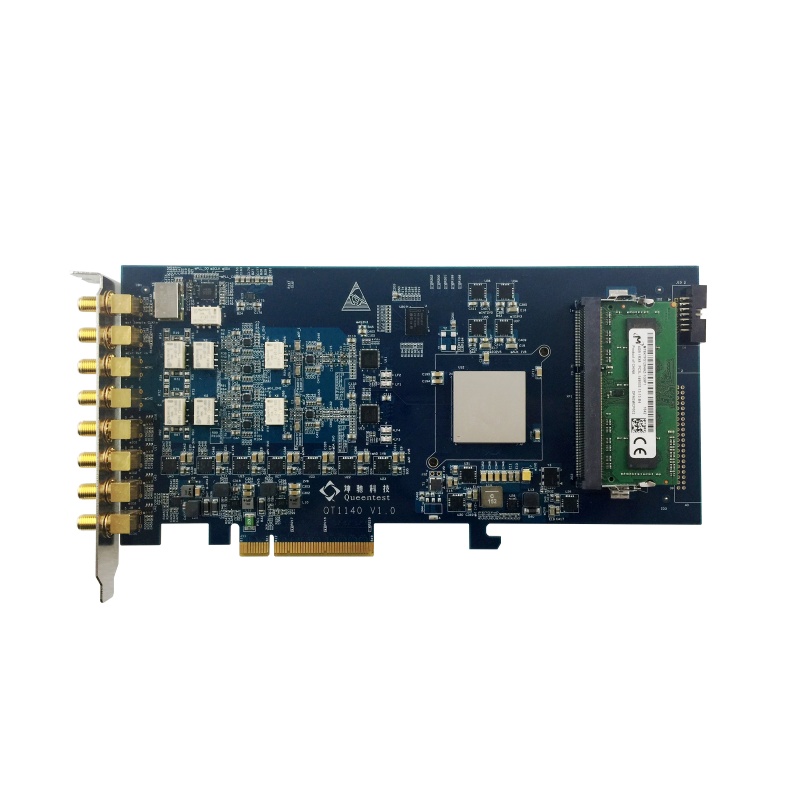

1140.jpgQT1140,1/2通道,14/16bit,125MS/s采样率,DC耦合

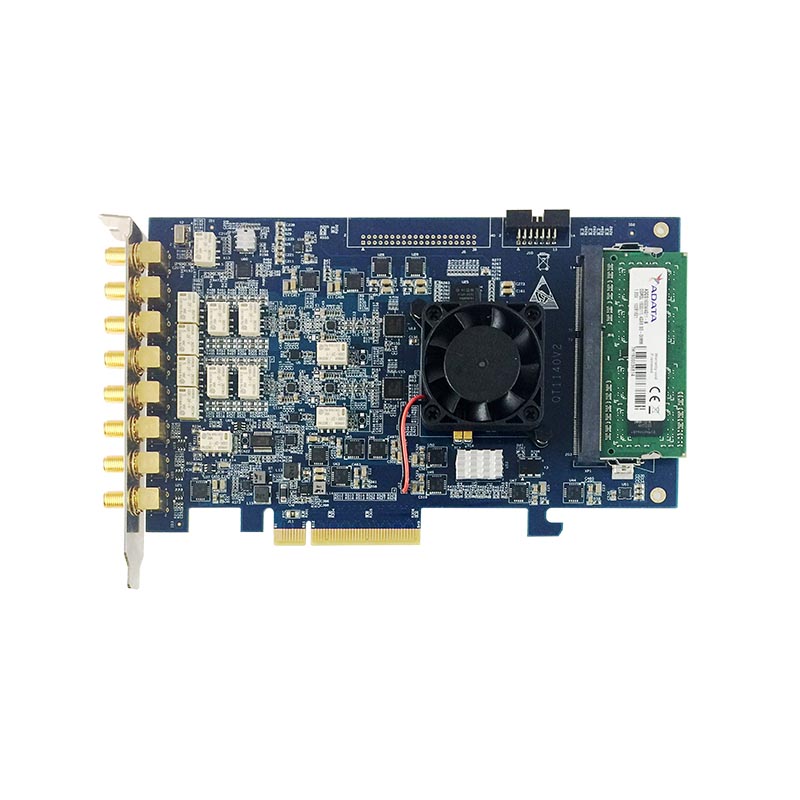

QT1140V2-1.jpgQT1140V2,1/2通道,14/16bit,125MS/s采样率,DC耦合,高阻输入

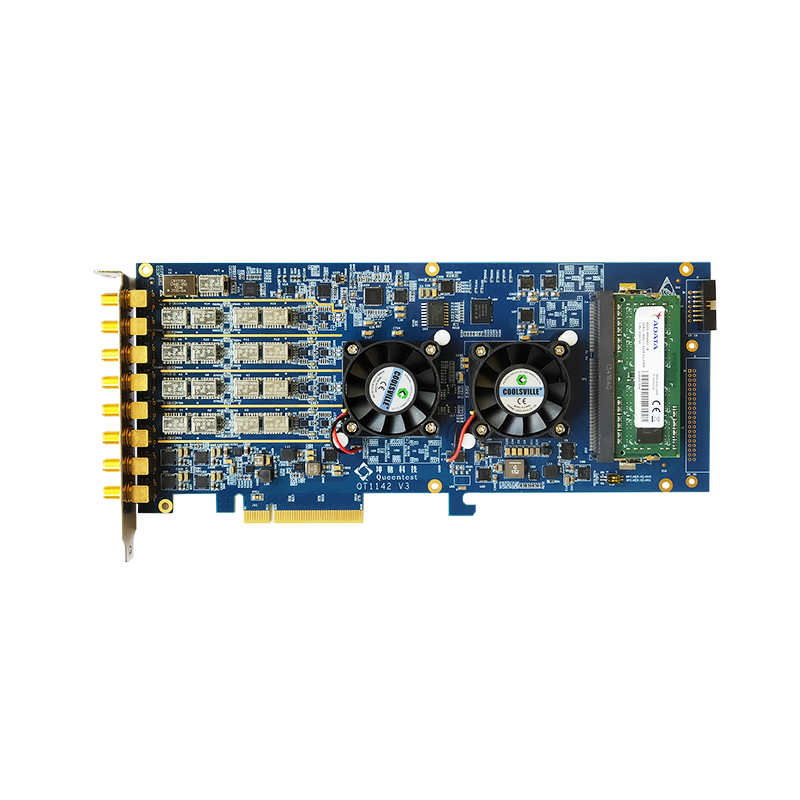

1.pngQT1142,1/2通道,8bit,2.5G/1.25GS/s采样率,DC耦合

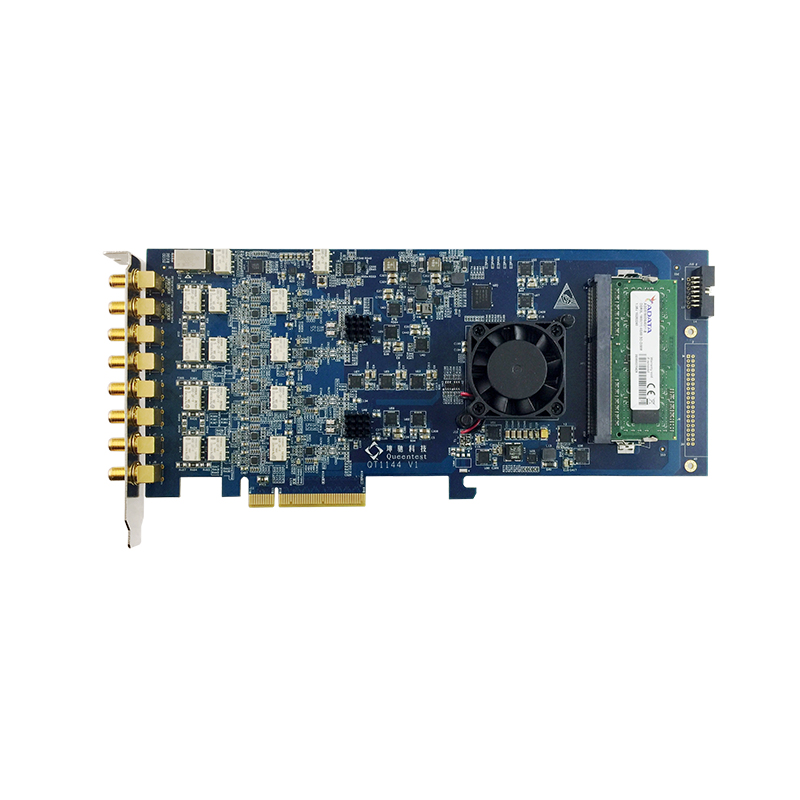

QT1144-2.jpgQT1144,1/2/4通道,14/16bit,250MS/s采样率,DC耦合

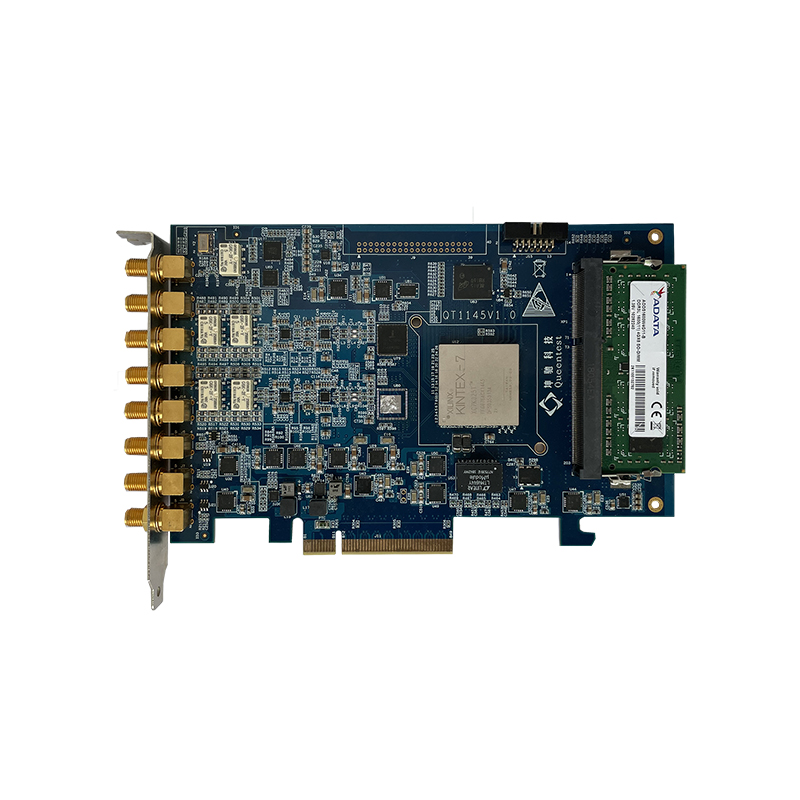

1145.jpgQT1145,1/2通道,14bit,500MS/s采样率,DC耦合

1145.jpgQT1146,1/2通道,14bit,2GS/s采样率,DC耦合(设计中)



图片7.pngQT1156,4通道,16bit,5MS/s采样率(这个需要放张扣了子卡的)



AC耦合类:










型号

规格

QT1135

4通道,16bit,1GS/s

QT1136

1/2/4通道,14bit,1.25G/1G/500MS/s

QT1150

4通道,16bit,250MS/s

QT1126

1/2通道,12bit,6.4G/3.2GS/s

QT1131

2通道,14bit,3G/2.6G/2GS/s

QT1125

2通道,14bit,2.5GS/s

QT1227

2通道,16bit,12.6GS/s(插值)

QT1228

2通道,14bit,9GS/s

QT1251

8通道,16bit500MS/s

QT1350

2通道,16bit,250MS/s,ADC;2通道,16bit,500MS/s,DAC

QT1331

2通道,14bit,3G/2.6G/2GS/s,ADC;2通道,16bit,12.6GS/s,DAC

QT1332

1通道 ,12bit,4GS/s ,ADC;1通道 16bit,12.8GS/s ,DAC

QT1536RF

2通道,16bit ,ADC;2通道,14bit ,DAC;300MHz-6GHz射频收发子卡

QT1509RF

2通道,16bit ,ADC;2通道,14bit ,DAC;75MHz-6GHz射频收发子卡

QT1426A

2路QSFP+光纤接口PCIe光纤收发卡

QT1426B

4路SFP+光纤接口PCIe光纤收发卡

QT1426C

2路SFP+光纤接口和1路QSFP+光纤接口PCIe光纤收发卡
