随处可用的AWG——在多达8个通道上提供24V输出幅值

——Spectrum增加了四款基于LXI的新型AWG仪器，用于产生高振幅信号

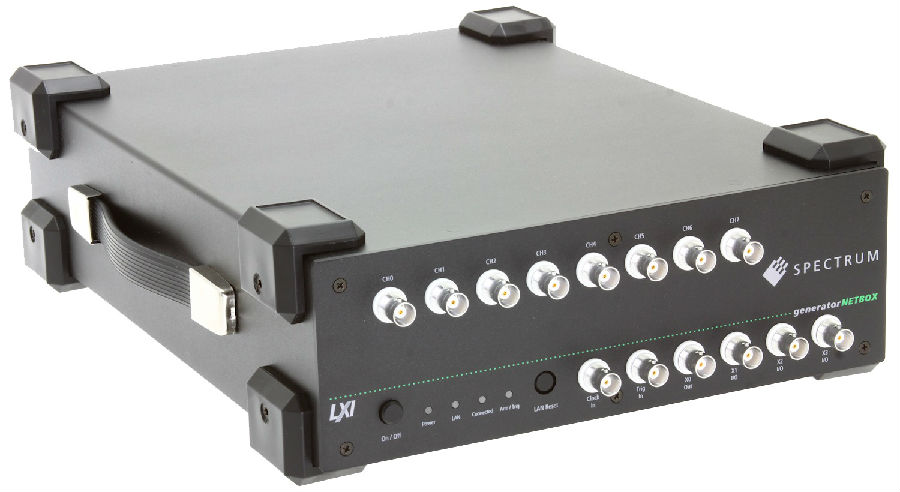

任意波形发生器（AWG）几乎可以生成任何波形，因此在当今复杂的电子系统中，作为信号发生器有很大的作用。Spectrum公司最近发布了四种generator NETBOX系列的新型号，它们在多达8个通道上的输出幅值高达24V，可以满足测试应用的要求。新单元采用最新的16位数模转换器，并提供两种不同的速度范围：DN2.657型号以高达125 MS/s的速率输出波形，而DN2.654输出波形的速率为40MS/s。两种速度范围均可实现4或8个完全同步通道。

随处可创建测试波形

基于LXI的仪器通过与PC或计算机网络进行简单的以太网连接，易于集成和操作。小而紧凑的便携式NETBOX产品使用Gbit以太网，重量仅为6.3Kg，因此几乎可以在任何地方工作。可在测试平台上独立安装，或与其他设备一起机架安装，甚至在配备可选的12V或24VDC电源时可以移动。

对NETBOX需要远程操作的应用程序，Spectrum还提供了嵌入式服务器选件DN2.xxx-Emb。该选件结合了强大的CPU，可自由访问的SSD，更多的内存和远程软件开发访问方法。它创建了一个开放平台，可以在其中运行自己的软件，同时仍然可以通过LAN连接进行远程访问。该选件允许NETBOX独立运行，或者在连接到LAN时作为系统的一部分运行。

几乎可以创建任何测试波形

为了产生完美的波形，每个通道都有自己的16位DAC和输出级。通道共享一个公共时钟和触发器，以确保完全同步，输出级包含四个可切换的滤波器路径，用于优化信号质量。灵活的输出级与高分辨率DAC相结合，可确保产生失真极低，动态范围宽且信噪比极高的信号。所有型号都可以振幅波动高达1M?的±12V或50?的±6V的波形。

Spectrum的CTO Oliver Rovini表示：“这些新的AWG产品采用易于集成的封装，为想要在DC至60MHz范围内产生更大测试信号的人提供了一种经济高效的解决方案。我们在设计时就考虑到了多功能性，并结合了可创建几乎无限范围的测试和控制信号的功能。例如，这些单元包括高达2x512 MSamples的大型板载存储器，可以在多种不同的工作模式下使用，从而可以产生长而复杂的波形。这包括单次，循环，FIFO，门控和序列重放模式。在FIFO模式下，仪器可以通过Gbit以太网端口从PC存储器到AWG存储器连续流式传输数据。甚至可以在新波形数据加载到板载存储器时生成信号。”

AWG的灵活性通过前面板多功能I/O连接器得到了进一步增强，该连接器可访问其他同步数字（标记）输出，异步数字I/O，触发输出，运行和重启状态以及不同的时钟。

简单的控制和信号生成

用NETBOX控制和生成信号很简单。仪器标配有SBench 6 Professional软件。用户可以通过简单易用的界面控制AWG的所有模式和设置。该软件支持多通道操作，并具许多内置功能，可用于波形显示，信号生成，数据分析和文档记录。可以使用软件的EasyGenerator功能创建基本信号，可生成具有可编程频率，幅度和相位的正弦波，三角波或矩形波等波形。可以使用数学方程式或通过从其他程序或设备（例如数字化仪或示波器）以二进制，ASCII或波形格式导入数据来创建更复杂的信号。

Generator NETBOX单元是完全可编程的，并且免费提供驱动程序，以支持最流行的编程语言（例如C++，VB.NET，C＃，J＃，Delphi，Java或Python代码）以及第三方软件工具，例如LabVIEW和MATLAB。

关于Spectrum

Spectrum成立于1989年，采用多功能模块化设计，可创建各种数字化仪和发生器产品，例如PC卡（PCIe和PXIe）和独立以太网单元（LXI）。30年来，他们赢得了世界各地的客户，包括许多品牌行业领导者和几乎所有知名大学的认可。
