坤驰科技之国产化板卡系列

??????近年来，随着国内IC厂商的兴起，对国产化板级产品的需求日趋强烈。作为专注高速数据采集卡开发的坤驰科技，积极响应市场需求，也进行了有益的探索。

  目前，坤驰科技应客户委托陆续开发了如下型号：QT7136G、QT7225G、QT7010B、QT7041B、QT7041、QT7020G，板卡可实现全国产化或部分国产化，系列国产数据采集卡详情如下：

QT7136G?

??

??描述：

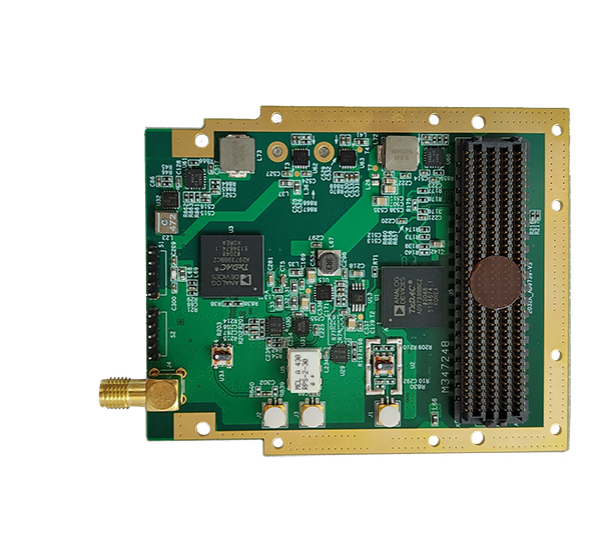

QT7136G是一款高分辨率、高采样率的国产化ADC FMC子板。其数量国产化率能达到99.58%，种类国产化率可达到98.33%。它提供1/2路14位1.0GSPS采样率的A/D通道，全功率模拟-3dB输入带宽可达2GHz。本产品是基于国产的高性能模数转换芯片而设计的国产化ADC FMC产品。时钟模式支持内部时钟、外部时钟两种模式，考虑到客户的实际应用场景，时钟选择主要是通过跳帽选择。

QT7225G：

??

??描述：

QT7225G是一款具有1通道输出的转换速率最高为2.5GSPS的国产化DAC回放板，DAC位数14bit; 板卡可以兼容ADI的DAC芯片AD9739BBC和国产国微芯片。板卡支持3路触发输出/输入通道;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;QT7225设计了风冷和导冷版本，能够满足用户在特殊环境下的使用需求。??

QT7010B：

?

??描述：

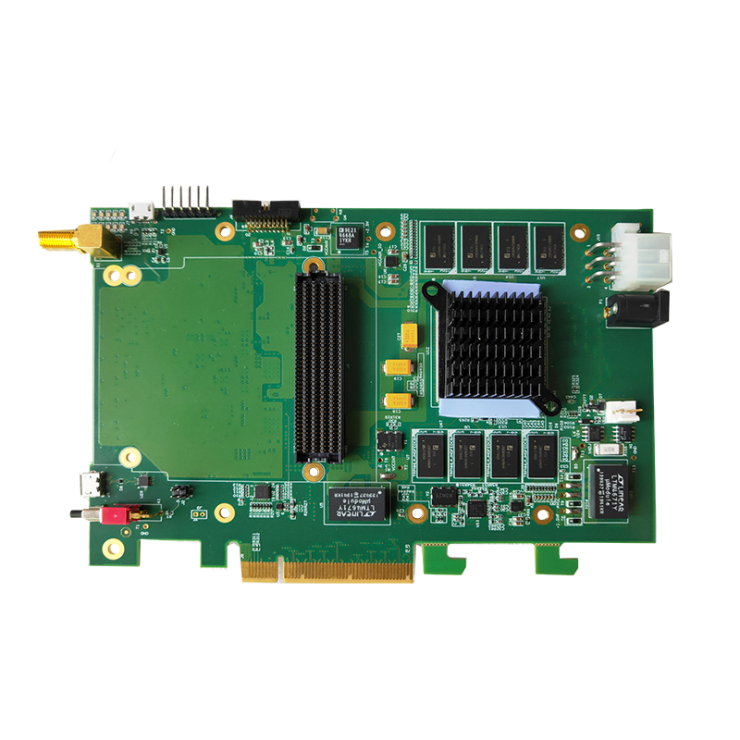

QT7010B是一款高性能的PCIe2.0x8载板。主控芯片采用Xilinx公司Kintex-7FPGA家族中的XC7K325T（复旦微系列）。板载2组各4片16bit 4Gb的DDR3-1866SDRAM（JSR364G168NHR-10I），2颗256Mb SPI Flash（N25Q256A11EF840F），一个Micro USB转接UART口，一Micro USB转接JTAG，一个排针式JTAG接口，一个支持GPS信号输入或者作为普通IO使用的SMA口，一个包含13路GPIO的扩展连接器，1个12V直流风扇接口以及一个独立的12V直流电源输入接口。??

QT7041B：

??描述：

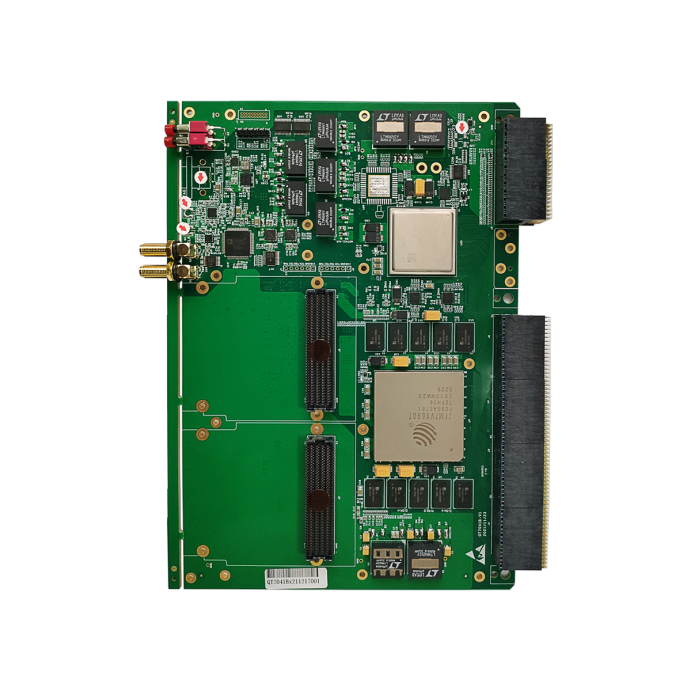

QT7041B板卡是一款基于K7+V7的高性能6U VPX载板。板载2个HPC形式的FMC连接器（用于外部信号扩展）。该板卡采用国外器件与全国产化器件完全兼容的设计。板卡选用了Xilinx公司7系 FPGA中Virtex 7系列中的XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）和Kintex 7系列中的XC7K325T-2FFG900I（或复旦微JFM7K325T8）各1颗，组成双FPGA处理模块。其中XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）搭配2组各4片 16bit 4Gb的DDR3 SDRAM作为缓存和2片256Mb的SPI  Flash分别作为程序加载和数据存储。板卡具有多组高速Serdes到背板连接器，可根据需求支持PCIe3.0或其他高速信号接口，同时具有多路标准GPIO接口，客户可灵活使用。??

QT7041

????????????????????描述：

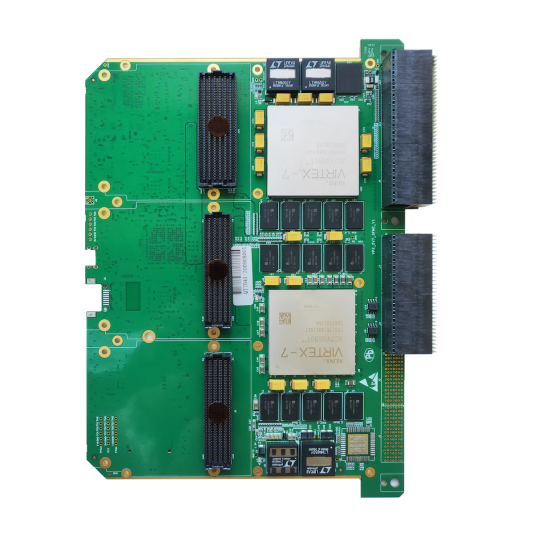

    QT7041板卡是一款基于双V7的高性能6U VPX载板。板载2个HPC形式的FMC连接器和1个HSPC形式的FMC+连接器。板卡选用了Xilinx公司7系 FPGA中最高端的Virtex 7系列中的XC7VX690T-2FFG1761（或者JFM7VX690T36)和XC7VX690T-2FFG1927（或者复旦微的JFM7VX690T80）各1颗，组成双FPGA处理模块，搭配1颗XC3S200AN-4FTG256作为控制模块。客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。????????????????????

QT7020G

??描述：????????

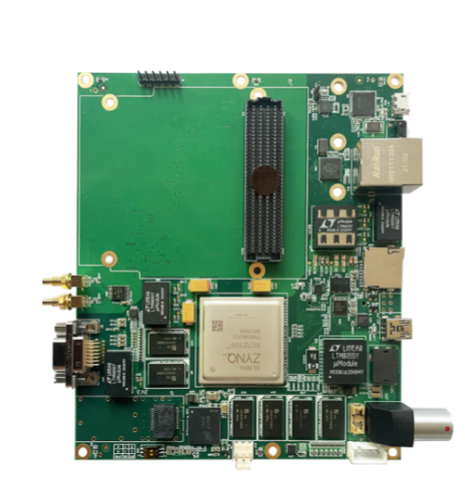

    QT7020G板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900（兼容国产复旦微XC7Z045-2FFG900，国产FMQL45T900，和XC7Z035-2FFG900）。其内含ARM公司的Cortex-A9 MPCore处理器系统与Xilinx的Kintex-7系列FPGA。芯片PL部分支持4片16bit-1866的512MB DDR3 SDRAM，PS部分支持2片16bit-1866的512MB DDR3 SDRAM和一片eMMC。板卡支持一路Micro USB转JTAG口，一个6Pin JTAG口，一路Mini USB转UART口，一个支持13路GPIO的J30J连接器，1个RJ45千兆网口，1个Micro SD接口，2个SSMC形式的GPIO接口（其中一个可以支持GPS信号接入以提取PPS信号，默认不焊接），另外还支持一路M.2 SSD接口，SFP+光纤接口以及FMC扩展接口。

坤驰科技具有专业的技术开发团队，拥有高速硬件开发、大规模FPGA以及复杂的数字信号开发能力，欢迎客户朋友交流。

??????????
