Spectrum推出小巧且更具成本效益的通用数字I/O卡

文章出处:网责任编辑:作者:人气:-发表时间:2021-04-22 14:14:00

Spectrum公司宣布推出全新数字I/O卡,为工程师及科学家快速生成和获取数字信号提供了低成本高效益的方式。新型M2p.7515x4是一款半长的PCIe卡,大小为168x107mm(6.6x4.2英寸)。它外形小巧并能够插入任何台式机中,成为强大的逻辑分析或图形生成工具。这款数字化仪卡拥有32个并行通道,时钟速度可达125MHz。

通道可以从前面板上的两个标准Hirose FX2连接器进行访问。当设置为数字采集时,通道所提供的3.3V和5VTTL兼容性能够适用于广泛的数字信号。在生成模式下,卡片在低状态下的输出为0.2V,在高阻抗高状态下的输出为2.8V。

此款设备秉承着通用最大化的设计理念,卡片的标准配置为1GByte的板上存储器和不同种的采集与回放模式。例如,当图形生成时,卡片能够在单脉冲、多次记录(突发)、门式回放、序列和FIFO模式下操作。这些模式几乎可以生成任何信号图形。当回放此前存储的信号时,它甚至还能将新的数据下载到板上存储器。此外,卡片能够使用FIFO流,在PCIe总线上的最高传输速度为700MB/s,使用户可以长时间生成不断变化的数字图形。

同样,当采集数字信号时,卡片支持单脉冲、多次记录(突发)、门式采样和FIFO模式。不同的模式与大的板上存储器结合,能够轻松获取和监测长而复杂的数字信号图形。为了确保计时的精准度,卡片使用了灵活的内部时钟设计,带有一个精准度超过1ppm的板上参考。此外,这些卡片还支持直接外部时钟或外部时钟参考。


新型数字I/O卡具有32通道和125MS/s,用于逻辑分析或图形生成

M2p.7515-x4型号可自由编程,并配有Windows和Linux操作系统的驱动。此外,该型号设备还支持C++、LabVIEW、MATLAB、和Visual Basic.NET、Python和其他主流编程语言,极大方便用户使用熟悉的语言创建自己的测试程序,进而加快开发进程和效率。对于不具备研发能力的用户,Spectrum还提供了SBench6软件,用以实现信号的生成、采集、显示、处理、存储和报告生成。数据可以通过SBench6获取和存储,随后传回至M2p.7515-x4,方便用户后续回放。该系列设备的数据可与示波器和其它的程序及设备共享,也可以通过导入或导出功能通过二进制、ASCII或波形形式传输。

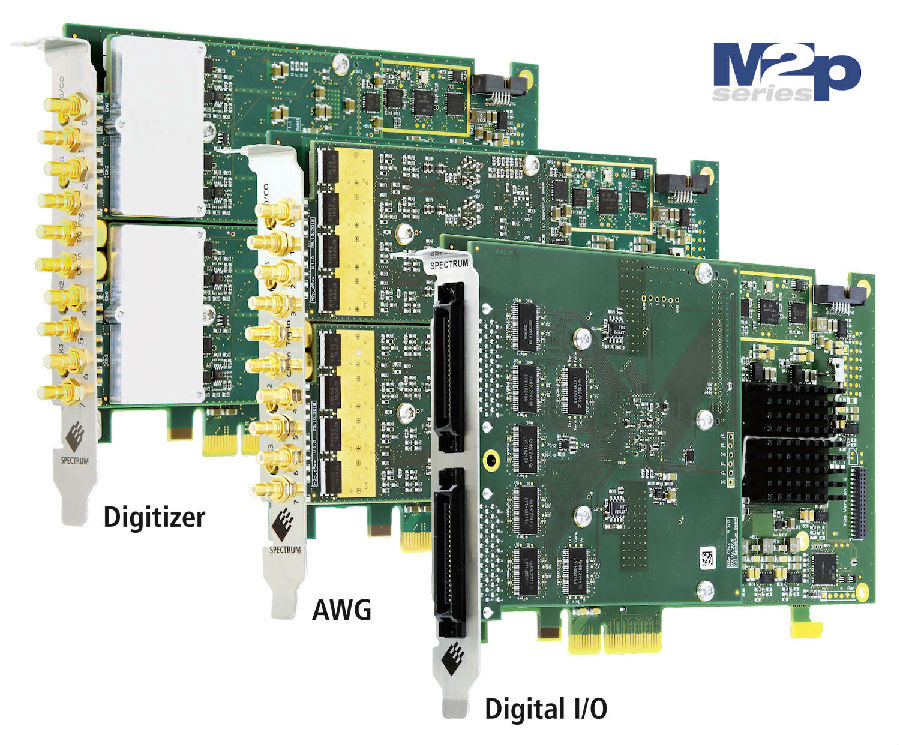

M2p系列包括24个数字化仪信号,14个AWG信号和全新的数字I/O卡。任意16张卡片能够在台式机上同步使用Star Hub选项。

Spectrum仪器总经理Carsten Gralla表示:“M2p.7515-x4是我们目前最小巧的数字I/O卡。它的设计实现了价格与性能之间最完美的平衡。同时也为用户进行快速的信号采集、生成和分析提供了兼具成本效益的解决方案。此外,这款产品也是我们现有模拟信号采集和生成产品的有力补充,与5M到125MS/s,16位中端M2p.59xx Digitizer系列,以及40M-125MS/s,16位M2p.65xx系列产品成为了最完美的搭配。M2p系列数字化仪和AWG的每张卡片最多可提供8个通道。”

对于需要同时使用多张卡的应用,M2p.7515-x4还支持Spectrum独有的Star-Hub时钟和触发分配系统。该选项允许M2p系列的16张卡(数字化仪、AWG和数字I/O卡)共享一个共同的时钟和触发器。例如,同时使用Star-Hub和16张M2p.7515-x4卡片,能够创建一个具有512个完全同步数字I/O通道的单一系统。

Spectrum在设计和生成快速数字化仪、AWG和数字I/O产品方面拥有丰富的行业经验,此外,Spectrum提供每款产品软件和固件的终身免费更新。Spectrum的软件和硬件工程师还为客户提供了优质的支持。
