6U cPCI接口类

文章出处:网责任编辑:作者:人气:-发表时间:2015-05-10 15:10:00

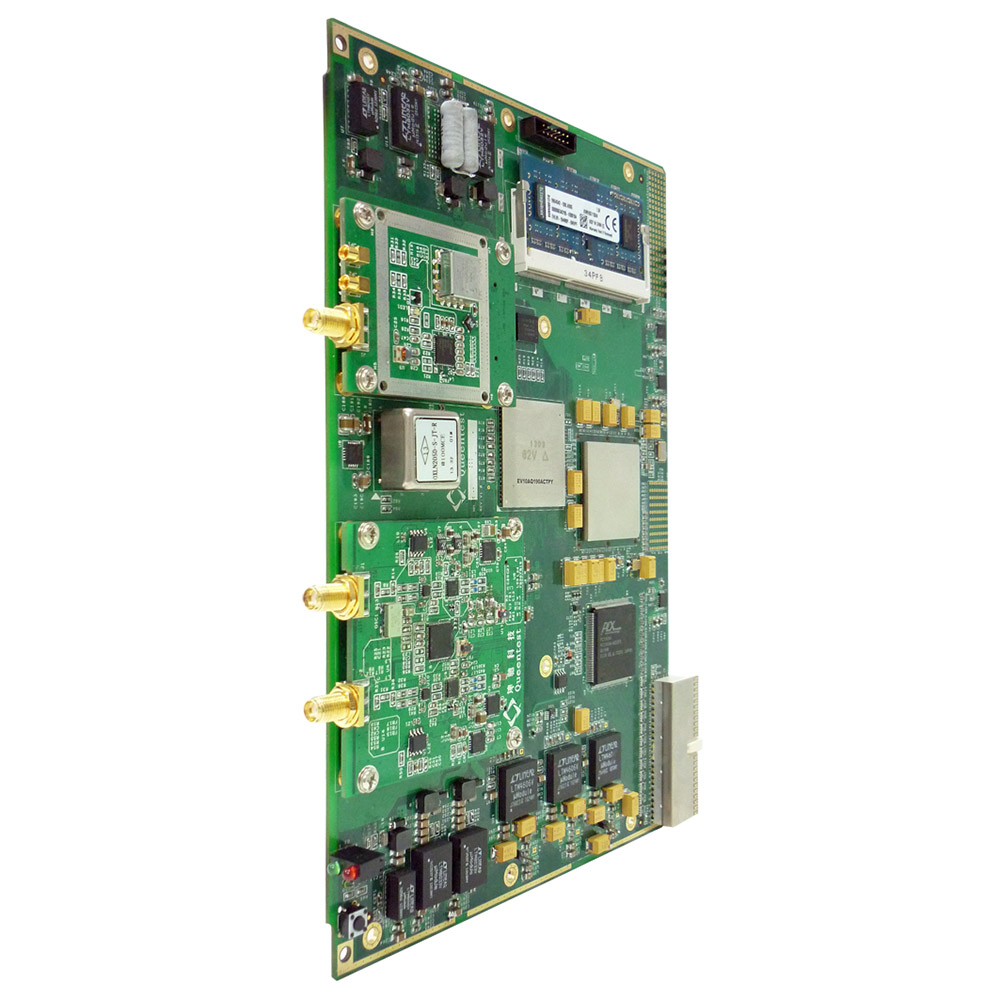

cPCI高速采集卡

    6U cPCI高速AD系统:

l  大支持4通道同步采集。

l  1.25GSPS采样率/4通道。

l  10bit 转换精度。

l  支持ACDC藕合方式;支持高频脉冲信号输入。

l  大板载2GB DDR3存储器。

l  支持外部触发输入或输出,;支持用户扩展IO

l  支持GPS同步和时间戳功能。

l  标准6U CPCI结构,支持PCI 32bit 33MHz传输总线。



l  FPGA支持用户自定义逻辑开发。

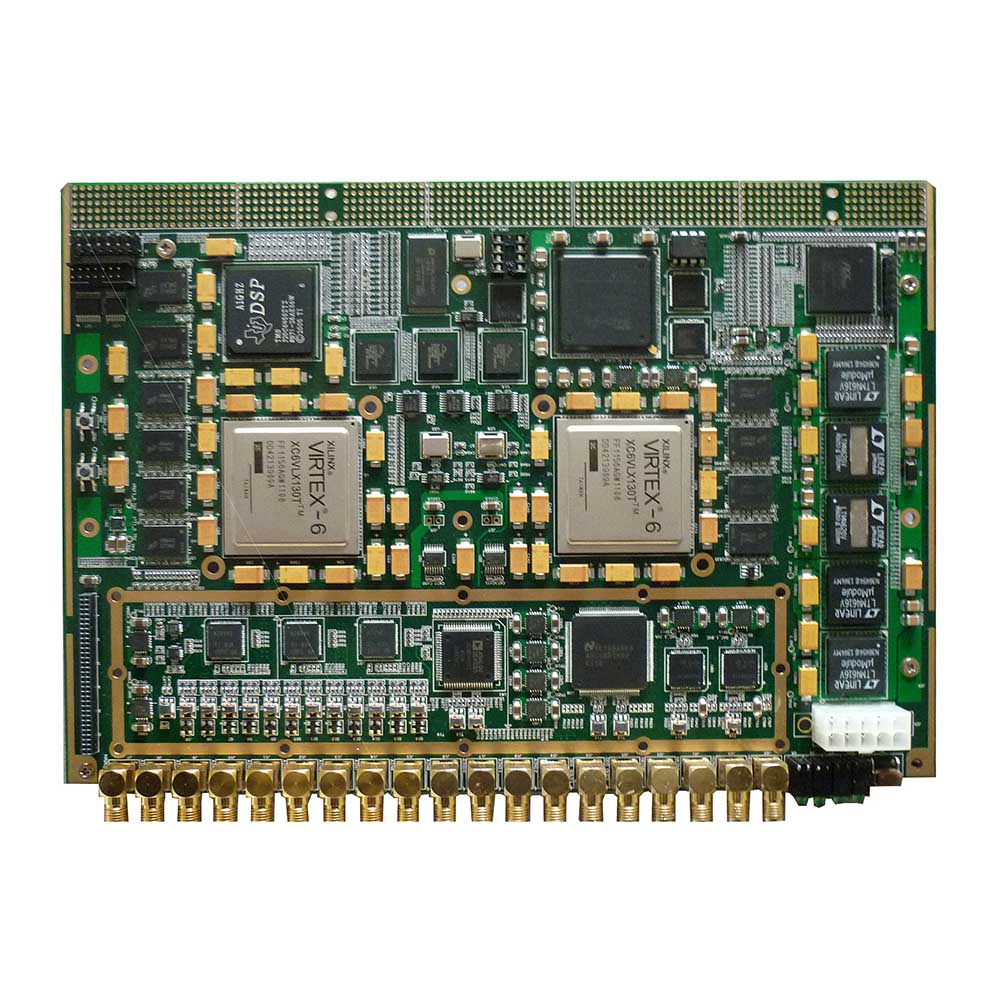

cPCI高速AD、DA板

6U cPCI发送/接收系统:

1.  2通道 8bit  1.5GSPS 采集模块。

2.  10通道 14bit  125MSPS ADC模块。

3.  8通道14bit  10MSPS ADC模块。

4.  2通道 14bit  1GSPS  DAC模块。

5.  10通道 14bit  125MSPS DAC模块。

6.  FPGA采用 2 Xilinx  XC6VLX315T FPGA

7.  每块FPGA部署 2GB 64位宽 DDR3 存储器,总共4GB 板载内存。

8.  扩展TI 320C6455 DSP,分别具有独立的DDR2外存储器和flash 芯片。

9.  采用PLX9056接口芯片,支持66MHz  32bit PCI总线。

10. 6485接口,IO方向可控制。



11. 标准6U CPCI板卡,3槽宽度。
