如何选择高速数据采集卡

高速数据采集卡被广泛应用于各类科技领域，其涵盖了激光、雷达、通信、电子对抗、高能物理、质谱分析、超声、医疗等。根据不同行业的特殊区别，高速数据采集卡也衍生出不同的输入、输出和信号处理特点。于是形成了庞大的数字化仪、虚拟仪器家族。范围、精度、尺寸、价格、软件、服务各不相同。产品的多样化也同样也给使用者带来一个问题：如何选择适合自己的高速数据采集卡？这并不难，北京坤驰科技有限公司凭借专业的技术团队和8年自主研发经验，教您快速选择、定制属于自己的高速数据采集卡。

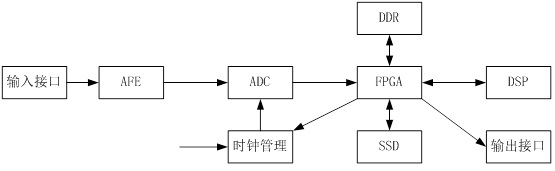

首先，让我们简单了解一下高速数据采集卡的工作原理

用户可以根据具体需求，对其中的每一部分进行选择，此外，坤驰科技也可根据用户需求进行高速数据采集卡的定制，具体的可定制参数如下：

输入接口：

连接器：SMA、SMB、MMCX、BNC或者其他；

输入方式：AC/DC耦合；

通道数量：2通道、4通道、8通道、16通道等。

AFE模块：

高速数据采集卡中的信号调理模块可根据用户实际需求，采用衰减、滤波及程控增益放大器等对信号进行处理。

ADC模块：

高速数据采集卡的ADC芯片可根据用户的具体需求进行选择。其涉及到产品的采样率、分辨率、带宽、输出信号等。

交织采样技术：

在分辨率一定的情况下我们可以通过交织采样技术进行采样率提升。

时钟管理模块：

传统的高速数据采集卡可选择外时钟和内时钟及参考时钟；坤驰科技提供的高速数据采集卡 时钟发生器采用独立的屏蔽模块，其中多种型号支持板载参考源、外部参考、时钟源以及同步接口参考时钟输入。

时钟发生器模块采用超低相位噪声、超低抖动的恒温晶体，及超低抖动PLL芯片；

可选择触发模式及时间戳功能。

FPGA模块：

FPGA芯片一般采用的V5、V6或者K7平台。这一系列芯片广泛用于高速数据采集卡中。其中可开放编程的FPGA模块也会成为科研型用户的。

DDR模块：

高速数据采集卡一般都会配有DDR缓存，存储分配采集过程中的数据流。根据采集数据量和速度，其大小不等。512M、1G、2G等。大可以达到4GBDDR。

SSD模块：

高速数据采集卡若长时间高速采集，则需要超大容量存储单元用来存储数据。一般采用磁盘阵列的形式，支持RAID0，存储大小可根据需要进行定制。

FIFO模式

拥有该功能的高速数据采集卡将板载内存虚拟为一个大容量FIFO，允许采集数据由该FIFO缓冲后连续不断地通过PCIe总线传输到主机内存或硬盘中。该模式的特点就是高速、大量、实时。甚至其采集数据长度容许无限长，限制条件为主机的内存容量或硬盘容量。

DSP模块：

DSP模块具有强大数据处理能力和高速的运行速度，可根据用户需求定制。

输出总线：

输出可采用PCI、PCIe、cPCI、PXIe总线的形式，也可以采用USB、串口、IO（LVDS或者其他）、以太网和光纤等。坤驰科技的高速数据采集卡提供更广泛的接口类型，包括了PCI（PCIe）系列、CPCI（CPCIe）系列、PXI（PXIe）系列、VPX系列等。

信号的处理：

高速数据采集卡将采集的时域信号进行频域变换，进而进行处理，可根据用户需求定制，如FFT、累加、调制解调等。

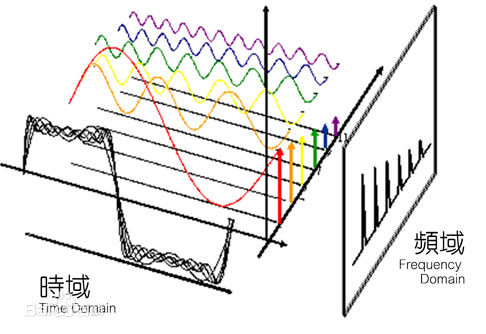

时域到频域变换如下图所示。

驱动支持：

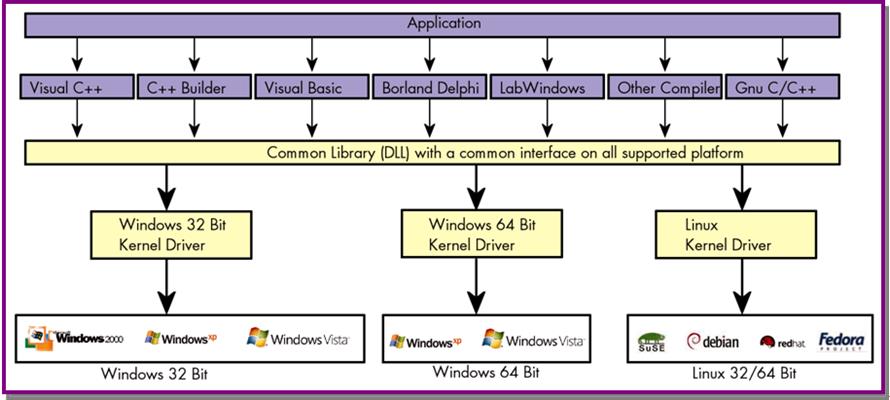

驱动支持内容如下图所示。

坤驰科技的高速数据采集卡操作软件稳定、易用、严谨，可根据用户需求定制。

北京坤驰科技有限公司是专注于高速数据采集与信号处理、高速数据存储与记录的高科技公司。为用户提供成熟、标准的高速数据采集产品与技术。目前坤驰科技所服务的科研单位、研究所已达近百家。国内多家知名高校纷纷与坤驰科技展开行业技术合作，用于科研和教学。发布产品包含高速AD/DA平台、FPGA、DSP处理平台、SATA/SSD、FLASH存储平台等。此外，坤驰科技的服务范围也包括了IC测试、逻辑开发、软件开发等领域。

2014年初，坤驰科技发布了基于PCIe的高速数据采集卡——QT1130系列数字化仪。这是即QT1120之后，坤驰科技在PCIex8总线接口上发布的又一系列成熟的高速数据采集产品。它以四通道同步采集、高1GSPS采样率、12bit转换精度、高2GHz带宽、大4GB板载存储、同时支持外部触发输入输出，以及可自定义逻辑开发的FPGA等高性能指标，迅速成为宽带雷达、微波通信、光学测试、高能物理等行业争相关注的产品。

与此同时，坤驰科技也发布了包括量子加密通讯验证系统、激光脉冲峰值检测系统、多普勒测试系统、高速脉冲采集与识别系统、中频算法验证等多套解决方案。坤驰承诺用出色的产品和全方位的服务，为您打造属于您自己的高速数据采集产品解决方案。

  为了我们共同的目标“做专业的高速数据采集厂商”而共同努力！
