高速数据采集卡选型时的一些关键判别要素



1，针对不同的交流或直流信号，要选取高速数据采集卡不同的模拟前端，AC耦合orDC耦合？

AC耦合：

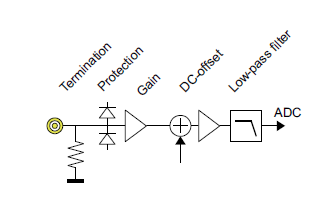

本处的AC模拟前端集成了过压保护和DC-offset软件程控功能。当频率高于300MHz（近似界限）时，利用AC耦合模拟前端会得到更好的线性效果。AC耦合模拟前端也有好的噪声性能，需要注意的一点是，当信号频率低于30MHz时，不建议使用AC耦合模拟前端选项。

DC耦合：

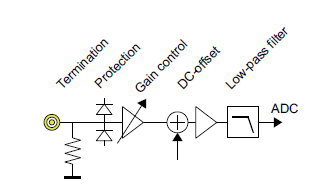

可变增益选项：

2，充分利用高速数据采集卡的不同采集模式，能够实现对高速数据采集卡软硬件资源的充分利用，达到想要的采集效果。

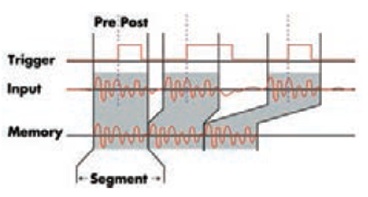

例如，触发的数据流模式（triggered streaming）适合大化的利用数据传输到主机的速度，多段记录模式（multi record mode）适合大量数据的实时采集，如下图。

3，对于某些特定的应用，往往需要高速数据采集卡本身具备数字平均、波形检测等固件选项，这些功能往往可以达到采集效果好、用户使用方便的效果。

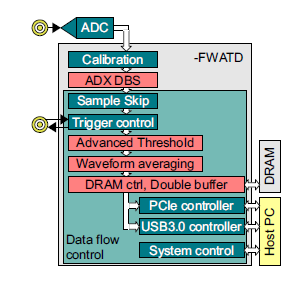

a,数据采集固件

b,时域设置固件

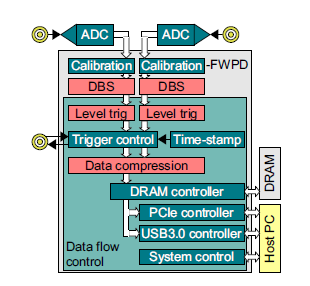

c,脉冲数据采集固件

这个固件非常适合采集随机事件，每通道设置独立的触发，触发电压为用户定义值或自适应的滤波数据。记录长度是依据随机事件长度动态变化的。零点抑制的数据压缩方法节省硬盘空间。

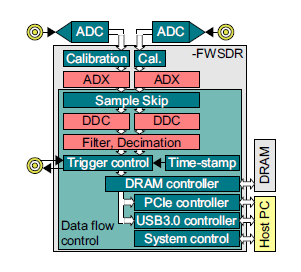

d,软件无线电固件

4,特征增强功能

a,通过FPGA 开发包开发实时定制信号处理固件



b,利用GPIO连接外部设备

通用目的数字输入和输出（GPIO）选项可提供双向数字信号,接口每针的方向都可以独立设置，信号电平为3.3V CMOS或LVDS.信号通过API的读和写命令存取对应的寄存器。针的方向也由软件设置。启动时，所有针都为默认值。利用开发包，GPIO也可以存取到FPGA与数据流实时交互。

5,数据接口选项

a,独立运行选项：USB3.0接口

超快速的USB3.0接口致力于独立式的运行模式，使得高速数据采集卡与检测器而非主机物理的集成在一起，这使得检测器与高速数据采集卡之间的线缆可以更短，保证了信号质量。

  集成了USB3.0接口的高速数据采集卡，可以非常容易与任何计算机连接。持续的数据率可达200 MBytes/s，结合板上信号处理功能，是可选的高效解决方案。

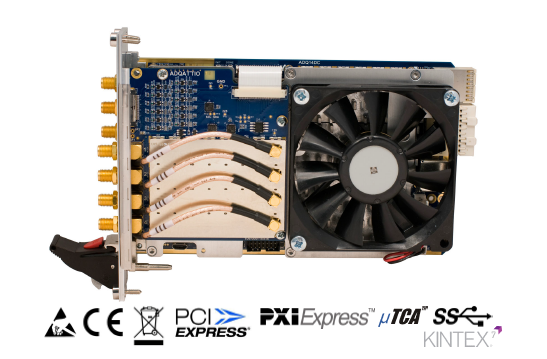

cPCIe / PXIe的接口可集成到模块化工具或大规模采集系统的机箱内，使用多部件同步功能，可搭建多通道系统。

c,系统集成选项：PCIe接口

PCIe的接口适合与主机（PC）结合，高速的PCIe接口可实现高3.2 GBytes/s.的数据传输率，当需要高速数据采集卡和大型计算结合时，如PC需要装载GPU和高速数据采集卡时，PCIe接口集成方案是为理想的选择。板卡的半长尺寸也有利于紧凑型解决方案的实现。

d,大规模集成选项：Micro-TCA.4
