Spectrum的新一代16位数字化仪 - 更小,更快,更强

文章出处:网责任编辑:作者:人气:-发表时间:2017-11-21 15:16:00

    Spectrum Instrumentation公布了全新设计的高速数字化仪系列的首批产品。它由新的平台板M2p组成,它将成为未来所有即将推出的产品的PCIe基础。另一部分是新的59xx模块,也将有许多变化。M2p平台和59xx模块形成了13种不同的新型数字化仪卡,包括采样率和通道方面的许多选项。

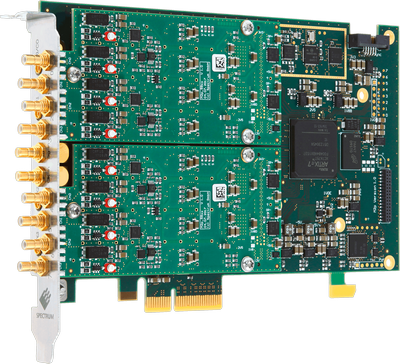

M2p.5923-x4 16位高速数据采集

    Spectrum公司首席技术官Oliver Rovini表示:“这些产品将成为新型中档数字化仪系列的核心,其设计覆盖1 MHz至40 MHz的信号频率。在此范围内,新机组将顺利取代目前所有的12,14和16位机型,为我们现有的客户提供了一条具有很多技术优势的轻松升级路线。因此,我们在超声,激光,激光雷达,雷达,汽车和大型物理实验领域看到了这些新产品的许多应用。“


模块化设计允许13种不同的型号


    M2p.59xx系列最初可提供三种不同的速度等级,分别为20 MS / s,40 MS / s和80 MS / s,以及每卡一到八个通道。基于Spectrum独特的模块化设计理念,可订购13种不同型号,确保与客户所需的规格完美匹配。2018年将推出更多款式。

虽然产品的尺寸已经被设计团队挤入半长PCIe卡中,但仍然比以前的产品系列提供了更多的功能。每个通道都有一个独立的ADC和一个完全独立的可编程输入放大器,量程在±200 mV和±10 V之间,单极测量的可编程输入失调,50Ω和1MΩ的可编程输入终端以及集成校准电路。型号可提供多达8个单端和多达4个差分通道。


小而快的16位高速数字化仪

    167毫米的卡片长度缩短使得强大的16位数字转换器能够适应比以前小得多的PC系统,是紧凑型OEM解决方案的理想选择。PCIe x4通道接口将可用的流速显着提高至600 MByte / s以上,或者对于4个通道的连续流速可达75 MS / s以上。这可以令人印象深刻的1 GByte的板载内存,并支持需要连续数据存储或快速在线计算的应用程序。智能采集模式(如多重记录,门控采样或ABA--快速和慢速连续采集的组合)几乎满足每个应用需求。

  一个系统中最多可以使用Spectrum公司已经证明的星型集线器技术同步16个卡。这使系统可以创建多达128个通道,全部共享一个通用的时钟和触发器,在一个单一的机箱。为了与外部设备同步,时钟和触发输入和输出是标准的。为了获得更大的灵活性,前板上直接提供了4个独立可编程连接器,可提供额外的触发输入,状态输出,同步数字输入线路,异步I / O或用于集成时间戳单元的参考时钟输入。


广泛的软件支持

    新卡基于Spectrum自己的2006年推出的通用驱动程序API。现在有超过400种不同的产品共享此通用驱动程序库,可以轻松地从慢速切换到快速产品,并将PCIe,PXIe或以太网/ LXI产品与一个通用软件接口。交付中包含基于Windows和Linux的完整SDK。几乎包括市场上所有编程语言的驱动程序和示例都包含在内,而将首选编程接口的决定留给客户。目前的SDK包括C,C++,C#,Delphi,VB.NET,J#,Python,Java,LabVIEW,MATLAB和LabWindows / CVI。

    所有的设备都经过工厂测试,包括Spectrum的SBench 6软件的基本版本,用于首次测试和简单的测量任务。该软件的专业版许可证全面支持所有采集模式,大量计算和新显示,项目控制和报告。

    首席执行官Gisela Hassler表示:“超过25年的德国质量工程和生产使我们能够为我们的产品提供行业领先的五年质保。此外,软件和固件更新在产品的整个生命周期内都是免费的。支持由我们熟练的内部工程师团队直接完成 - 通常在请求后几个小时内完成。



坤驰科技作为中国区Spectrum的官方授权代理,欢迎各行业合作伙伴咨询订购:400-000-4026
