坤驰科技—软件无线电篇

  软件无线电(SoftwareRadio)由J.Mitola于1992年提出。它的核心思想是在尽可能靠近天线的地方使用A/D和D/A转换器,并且用高速的DSP/CPU代替传统的专用数字电路与低速DSP/CPU做A/D后的一系列处理,在通用的硬件平台上,尽大的可能通过软件来定义无线电的功能。其主要优点是灵活性:在软件无线电中,诸如信道带宽、调制以及编码等可以动态地调整,以适应不同的标准和环境、网络通信负荷以及用户需求的变化。

  1995年J.Mitola又发表了软件无线电结构的定义。软件无线电体系结构一般包括三个部分，其中重要的是实时信道数据处理部分：包括A/D、D/A、变频、信道分离、调制解调和码流处理等数据处理模块,负责对接收和发送的信息数据进行处理。以接收为例,通过宽带的A/D将RF信号转为数字信号,进行信道分离、解调和基带信号处理,后将处理好的数据送到下级设备。在这一部分中,A/D转换后的工作由软件完成。

  坤驰科技是专注于高速数据采集、信号处理的高科技公司。包含高速AD、DA平台、FPGA、DSP处理等平台。软件无线电方面同样有高性能、高品质的产品和丰富的项目经验。

  标准产品如下：

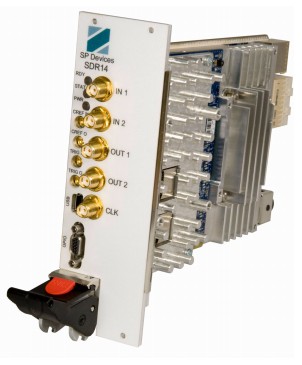

  SDR14


PXI-e                   PCI-e

  SDR14拥有2路模拟输入通道及2路模拟输出通道。其中输入通道为每通道14比特分辨率，800MSPS采样率；输出通道为每通道14比特分辨率，1.6GSPS采样率，内置或外置时钟，支持时钟输出，外置触发输入，多重记录>1MHzPRF，拥有时间戳功能。适用于例如IF/RF采样及高速数据记录等不同的应用场合。

  SDR14提供了USB2.0、cPCIe/PXIe等总线供选择，并配备了XilinxV6LX240TFPGA用于数据的实时运算，板载1Gbyte内存。易用的API接口可方便地整合入您的系统内。

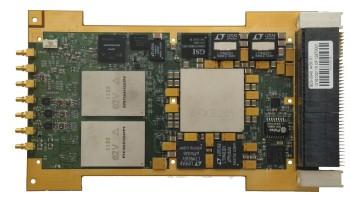

  AV104

  特性：

  3UVPX软件无线电平台, 符合OpenVPX标准，双通道10-bit3GspsADC，单通道12-bit3GspsDAC，0.01GHz-3GHz或0.6GHz-4GHz带宽AC耦合信号输入输出，内部低抖动时钟生成和分布，外部时钟参考输入，外部触发输入，1Gbit同步BPIFLASH，2M36500MHzQDRII+SRAM，XilinxVirtex®7VX330T/VX485T/VX690TFPGA，通过带有USB2.0和10/100以太网接口的RTM进行单片机监督和检测。

  兼容Windows7和Linux应用环境，包括FPGA的核心与基础设计的固件开发套件，另有-40℃to+85℃宽温加固版本

  自主开发产品：

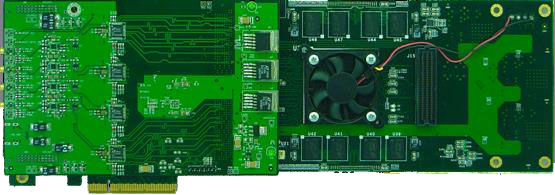

  QT-1001

  板载双通道8bit1GSPSADC，采样率可以通过软件设置；

  低噪声模拟前端，支持5Vpp信号输入，带程控增益，增益和偏置软件可调，50Ω阻抗，支持IQ信号采集；

  板载双通道16bit，大为1GSPSDAC，采样率可以通过软件设置，输出幅度4Vpp@50欧姆；

  板载1GB DDR2内存，可扩展为2GB；

  优化的PCIExpressx8传输接口，支持1200MB/s的连续传输速率；

  可扩展性强，预留高速差分对，可扩展FPGA和DSP。

  具有高稳定度，超低抖动时钟发生器。DAC通道和ADC通道需要分别采用独立的时钟控制器和独立的晶体驱动。

  板载XilinxXC5VLX220TFPGA，全开放的FPGA逻辑资源，支持用户自定义逻辑开发。

  板上可以扩展一块XilinxV5系列FPGA或者DSP板。

  通过扩展总线接口，包括LVTTLIO和32个可编程GPIO数字接口，独立时钟输入输出。

  具备完整的FPGA开发工程，包括PCIE，DDRcontroller，ADCinterface等IPcore。

  支持MATLTBSystemGenerator进行软硬件协同仿真。

  具备windows下驱动程序以及API函数，SDK开发包，以便二次开发。

  具备JTAG电缆下载功能，并支持通过PCIE总线直接对FPGA进行在线编程。

  备用独立供电系统，单独12VDC输入，可脱离计算机，作为单板使用。

  软件中具备6组32位参数配置功能，可配置FPGA中相应寄存器参数。

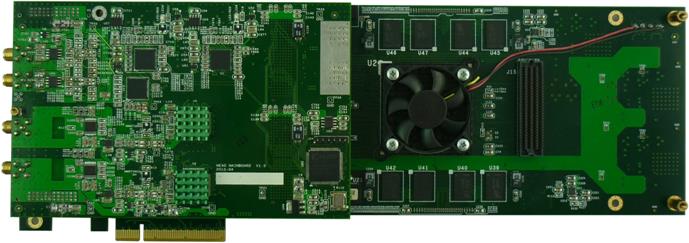

  QT-1014

  板载双通道14bit 400MSPSADC，采样率可以通过软件设置；

  低噪声模拟前端，支持5Vpp信号输入，带程控增益，软件可调，50Ω阻抗，支持IQ信号采集；

  板载双通道16bit 500MSPSDAC，采样率可以通过软件设置，大为1GSPS，输出幅度4Vpp@50欧姆；

  板载1GB DDR2内存，可扩展为2GB；

  优化的PCIExpressx8传输接口，支持1200MB/s的连续传输速率；

  可扩展性强，预留高速差分对，可扩展FPGA和DSP。

  具有板载高精度校准电路及时钟相位调节电路，支持自动校准过程和手动校准过程。

  板载XilinxXC5VLX220TFPGA，全开放的FPGA逻辑资源，支持用户自定义逻辑开发。

  7年的AD/DA自主研发经验，坤驰科技愿意为您在软件无线电方面进行技术交流，提供技术方案，达成共同进步。


  为了我们共同的目标“做专业的高速数据采集厂商”而共同努力！

  关于坤驰科技：

  坤驰科技是专注于高速数据采集与信号处理、高速数据存储与记录的高科技公司。坤驰科技为用户提供成熟的标准高速数据采集产品与技术，也可为用户提供定制化的高速信号采集解决方案。目前坤驰科技服务过的研究所、科研单位已达近百家。高速数据采集产品线涵盖PCIExpress、cPCI、PXIe、VPX、USB等总线，包含高速AD、DA平台、FPGA、DSP处理平台，SATA/SSD、Flash存储平台等。
