新型 PCIe 数字化仪结合了超快的速度、高分辨率和市场领先的流媒体

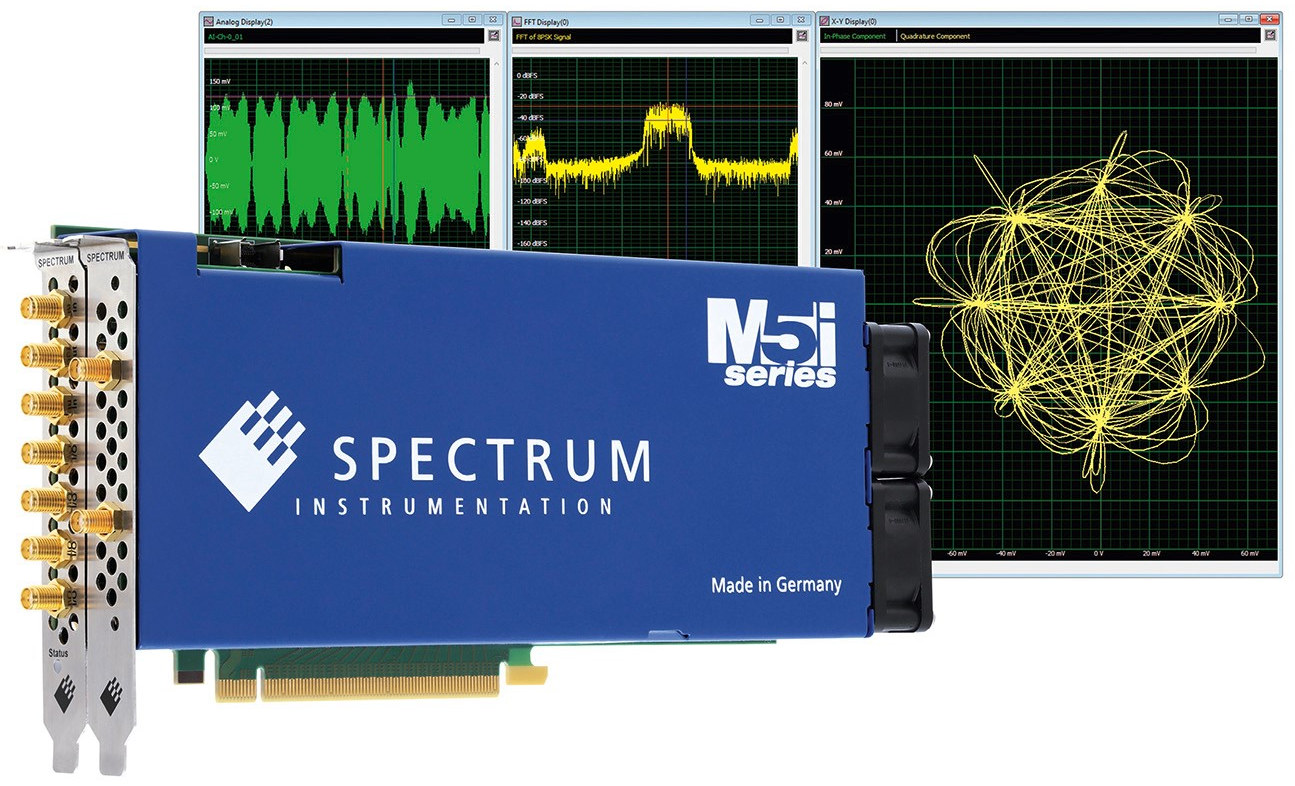

      Spectrum Instrumentation 新增的两款 PCIe 数字化仪卡扩展了该公司的旗舰 M5i 系列，以提供最佳的 GHz 信号采集和分析功能。单通道和双通道卡提供超快的 10 GS/s 采样速度、12 位垂直分辨率和市场领先的 12.8 GB/s 数据流（通过 PCIe 总线）的惊人组合。为了实现无与伦比的流媒体速率，他们使用 16 通道、Gen3、PCIe 技术。这允许将采集的数据直接发送到PC内存进行存储，或发送到CPU和GPU进行定制的信号处理和分析。这些卡还具有超过 3 GHz 带宽和高达 16 GB （8 GSamples） 板载内存的前端电路。所有这些加起来使这些卡成为工程师和科学家处理当今最具挑战性的GHz范围电子信号的强大软件包。

这些创新的数字化仪具有 12 位分辨率，可提供比大多数传统测试仪器更好的动态范围。例如，它们的分辨率是许多数字示波器的 16 倍，数字示波器通常使用 8 位模数转换器。额外的分辨率允许以更好的信噪比（SNR）进行测量，并提高准确性和精密度。它还允许用户捕获和表征低分辨率设备经常错过的精细信号细节。

这些卡旨在处理各种信号，例如通信、半导体测试、光谱学、光学系统和量子物理学中的信号。前端电路具有超过 3 GHz 的带宽，可编程满量程范围为 ±200 mV 至 ±2.5 V，并具有可变偏移。采集可以在单次或多波形记录模式下进行。多重记录将板载存储器分成多个段，即使在非常高的触发速率下，也允许采集大量事件。它非常适合串行总线测试中遇到的情况或使用激励响应过程的设备，例如LIDAR和RADAR系统中的情况。为了增加灵活性，板载存储器可用作环形缓冲器，其工作原理与传统示波器非常相似，或用作FIFO缓冲器，用于将数据连续流向PC环境。

为了帮助捕获最难以捉摸的信号，许多触发模式可用于通道或外部触发输入。这些模式包括传统的边缘触发，以及更复杂的方法，如窗口、重新布防、或/和（逻辑）、软件和延迟。触发快速准确，波形数据与其相关的触发时间戳信息一起存储。前面板提供 SMA 连接器，用于通道输入、时钟和触发器输入和输出，以及四条多功能数字 I/O 线。额外的时钟和触发连接使卡与其他数字化仪或其他测量设备同步成为可能。

这些卡几乎可以将任何 PC 变成功能强大的测量工具，只需将它们安装在合适的 PCIe 插槽中即可。这也为任何希望使用最新的CPU和GPU硬件进行信号处理和分析的人打开了大门。这些卡附带了在运行Windows或Linux操作系统的PC中使用它们所需的所有工具。提供软件开发工具包（SDK），以便可以使用几乎任何流行语言对卡进行编程。这包括C，C++，C#，Delphi，VB.NET，J#，Python，Julia，Java，LabVIEW和MATLAB。SDK 包含所有必需的驱动程序库以及编程示例。或者，对于不想编写自己代码的用户，该公司提供SBench 6 Professional。这款功能强大的测量软件提供完整的卡片控制，以及大量数据显示、分析、存储和记录功能。

所有频谱仪器PCIe卡的一个关键区别在于它们能够直接将数据传输到CUDA GPU和从CUDA GPU流式传输数据。这是通过该公司的SCAPP软件包（Spectrum的CUDA Access for Parallel Processing）实现的，该软件包可作为低成本选项提供。SCAPP 包括 CUDA GPU 支持的驱动程序，并允许用户开发自己的处理例程。为了帮助入门，该软件包包括可以修改和构建的工作示例。它非常适合需要执行数据密集型处理的用户，例如用于降噪的连续平均或用于频谱分析的 MPoint-FFT。

新卡的另一个可用选项是板载求和平均（选项 M5i.33xx-spavg）。平均是减少不需要的信号噪声的非常有用的工具。同时，它可以提高测量分辨率，超越数字化仪的标准12位性能，提供更大的动态范围和更好的SNR。该选件使用卡板载FPGA（现场可编程门阵列）技术来平均波形，即使它们以完整的10 GS/s采样也是如此。结果是市场上最快的信号平均解决方案之一，由于事件之间的死区时间极短，不到15 ns，因此能够以高达每秒40万个事件的惊人速率进行平均！

与所有频谱仪器产品一样，新的 M5i.3350-x16 和 M5i.3357-x16 卡提供 5 年产品保修。它们提供直接来自工程团队的客户支持，并在产品的整个生命周期内提供免费软件/固件更新。M5i.33xx 系列提供 5 种不同的型号，具有一个或两个通道，可让您选择 3.2、6.4 或 10 GS/s 的采样率以及 1、2 或 3 GHz 的带宽。
