PCIe高速数据采集卡

文章出处:坤驰科技网责任编辑:市场部作者:坤驰科技人气:-发表时间:2013-08-19 12:31:00

   基于PCIe总线的高速数据采集卡,相对于传统计算机总线接口,如PCI,USB2.0接口等具有显著的优势,最高突出的就是高数据通过率和吞吐带宽,这使得那些有对于大量数据保储与处理要求的客户而有了新的选择。如被普遍采用的PCIe×8 Gen2总线,它可以实现理论4GB/s,实际3.4GB/s的传输速度。这样,在高速采样情况下,高速采集卡采集的数据与上位机的数据传输瓶颈将大为改观,数据处理速度也将大为提高。

  举例:一个12bit,1GS/s单通道的PCIe高速采集卡,满采样率下将产生每秒2GB/s的数据,通过PCIe×8Gen2总线,可以非常充裕的实时将数据传输至计算机。如果计算机采用SATA/SSD阵列或FLASH存储器存储方式,则长时间高速数据记录将成为现实。

  北京坤驰科技有限公司是专业提供PCIe高速数据采集卡的公司,板卡平台以PCIe×8Gen2总线为主,采样率从130MS/s到7GS/s,精度从8bit到16bit,DC耦合高速采集卡可用于脉冲等信号采集场合,AC耦合PCIe高速数据采集卡可用于中频、射频信号采集等域。这种板卡因为易于集成至主流计算机(Intel系的主板将主要提供PCIe总线接口),可被广泛用于:激光、雷达、通信、电子对抗、高能物理、质谱分析、超声、医学等领域。

  坤驰科技提供的PCIe高速数据采集卡种类有:

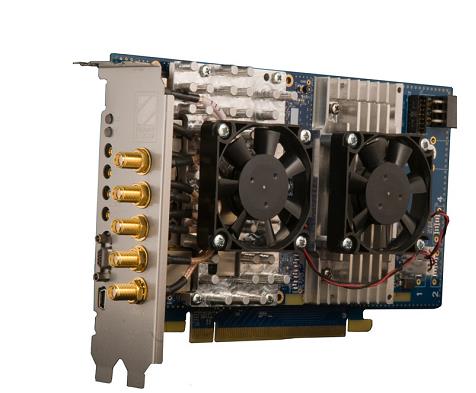

PCIe高速数据采集卡

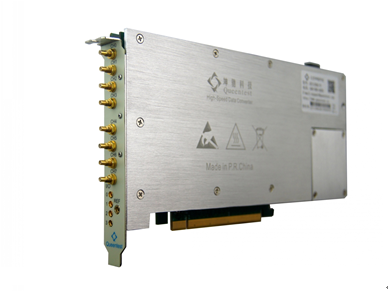

  QT系列:
  QT1125: 4通道1.25GS/s,2通道2.5GS/s,单通道5GS/s,10bit
  QT1128: 2通道,1.8GS/s/ch,12bit
  QT1130: 4通道,1GS/s/ch,12bit
  QT1135: 4通道,500MS/s/ch,14bit
  QT1138: 8通道,250MS/s/ch,16bit

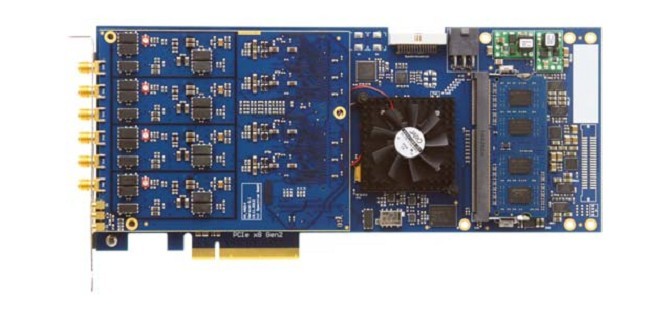

PCIe高速数据采集卡

  M4i系列:
  M4i.22xx-x8系列:1至4通道,1.25/2.5/5GS/s, 8bit PCIe高速数据采集
  M4i.4451-×8: 4通道,500MS/s/ch,16bit PCIe高速数据采集卡
  M4i.4450-×8: 2通道,500MS/s/ch,16bit PCIe高速数据采集卡
  M4i.4421-×8: 4通道,250MS/s/ch,16bit PCIe高速数据采集卡
  M4i.4420-×8: 2通道,250MS/s/ch,16bit PCIe高速数据采集
  M4i.4411-×8: 4通道,130MS/s/ch,16bit PCIe高速数据采集卡
  M4i.4410-×8: 2通道,130MS/s/ch,16bit PCIe高速数据采集卡
 M4i.77xx-x8: 32bit, 720MS/s PCIe高速数字采集卡
 M4i.66xx-x8:1-4通道,625M/1.25GS/s,16bit PCIe任意波形发生卡

        pcie高速数据采集卡


  ADQ系列:
  ADQ1600-PCIe:1通道,1.6GS/s,14bit    PCIe高速数据采集卡
  ADQ14-PCIe:2或4通道,500MS/s到1GS/s,14bit PCIe高速数据采集
  ADQ412-PCIe:4通道,最高2/3.6/4GS/s,12bit PCIe高速数据采集卡
  ADQ108-PCIe:1通道,7GS/s,8bit     PCIe超高速数据采集
  ADQ208-PCIe:2通道,4GS/s,8bit     PCIe超高速数据采集卡
  SDR14-PCIe:2通道800MS/s14bit采集,2通道1.6GS/s模拟输出,PCIe高速信号采集回放卡


 坤驰科技可以为用户提供上述产品的进一步资料,可给我们留言,或致电坤驰科技销售人员。


  坤驰科技立志做“做最专业的高速数据采集厂商”,感谢您的关注,并一起努力!
