超宽带高速采集卡

文章出处:网责任编辑:作者:人气:-发表时间:2019-06-25 10:06:00

针对宽带雷达、电子对抗、电子战等应用场合,高带宽与高采样率需求一直是科研工程者关注的关键点。更高的带宽与采样率意味着S波段、X波段的信号可以RF直接采样,提升信号处理手段与保真度。当下随着芯片制造工艺与技术的提升,ADC芯片也在向更高精度、更高采样样、更高带宽在发展。目前业内商业可售的ADC芯片已达到9GHz的带宽。

在超宽带板卡领域,法国的ApisSys公司针对雷达、电子战推出了系列化的超宽带采集卡,这些采集卡基于3U VPX架构,采样率到5.4GS/s,带宽可达8GHz,几种代表性的产品具备如下指标:

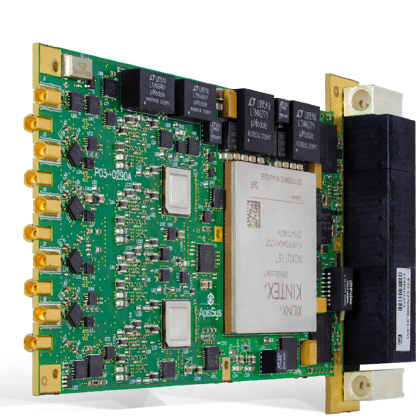

AV129

4通道3GS/s, 14bit, ADC, 4通道,6/12GS/s,16bit

模拟输入全功率带宽2~8GHz,模拟输出全功率带宽可达2~7.5GHz。


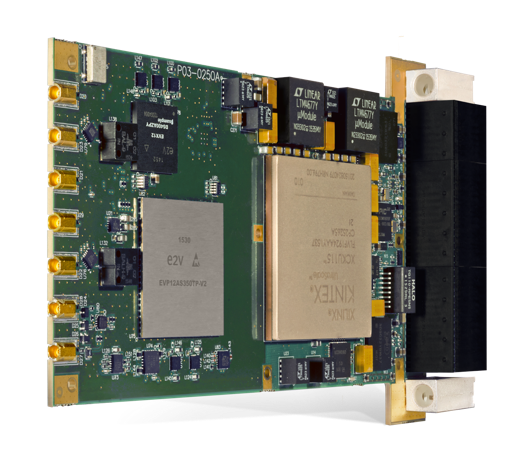

AV125:

1通道5.4GS/s,12bit,ADC;1通道5.4GS/s,12bit,DAC;

输入带宽>5.5GHz;输出带宽>6GHz。


但因为欧美出口政策的限制,进口这类高指标的产品是十分困难的。但随着国内在高速电路设计方面的积验积累,国内厂家在高速板卡设计方面获得突破。坤驰科技也在近几年推出几款超宽带采集卡,填补了这类产品的空白。


这些产品包括:

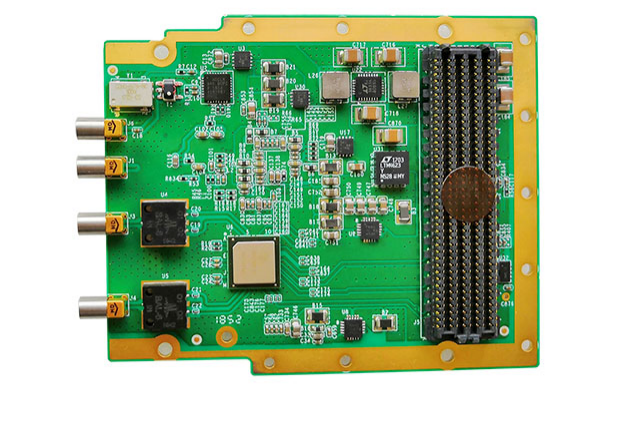

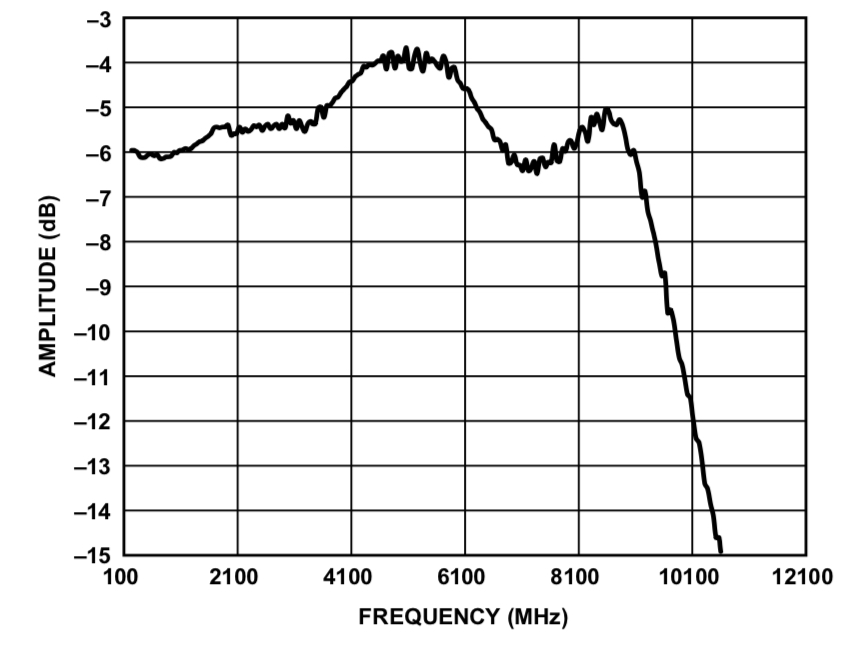

QT7131,一款基于ADI ADS9208的3GS/s高速采集卡,带宽可达8GHz;

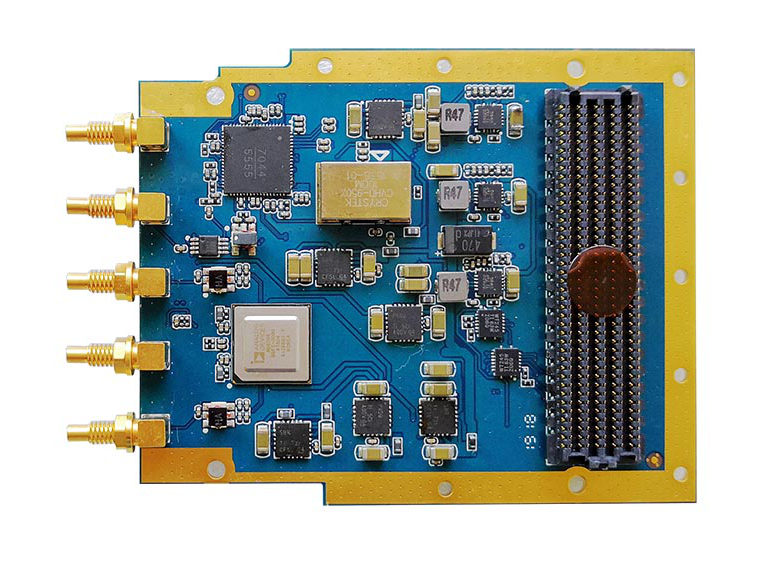

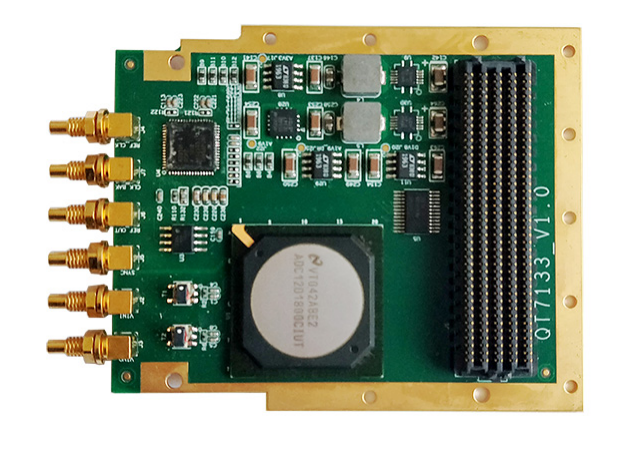

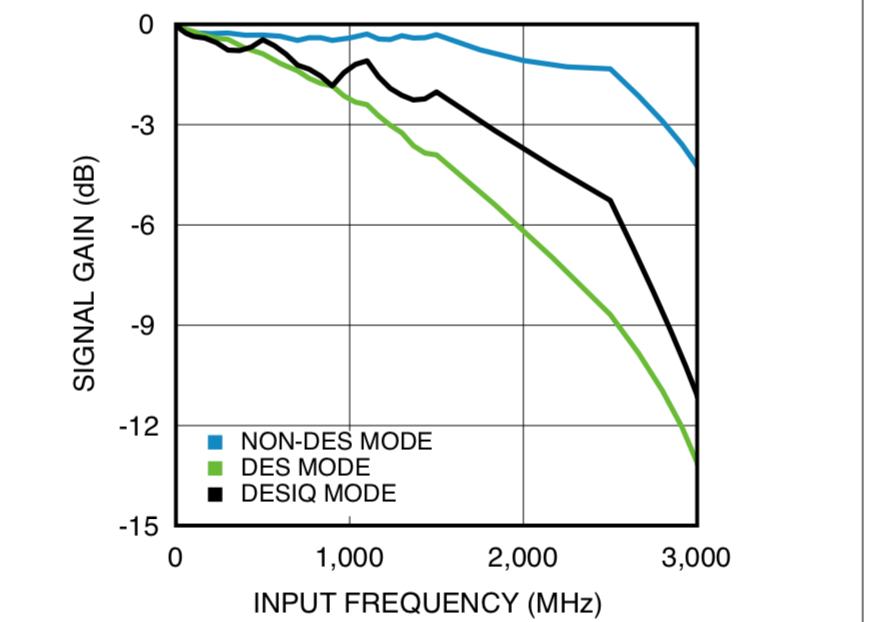

QT7133, 一款基于ADC12D1800的1.8GS/s, 3.6GS/s高速采集卡,带宽可达3GHz;


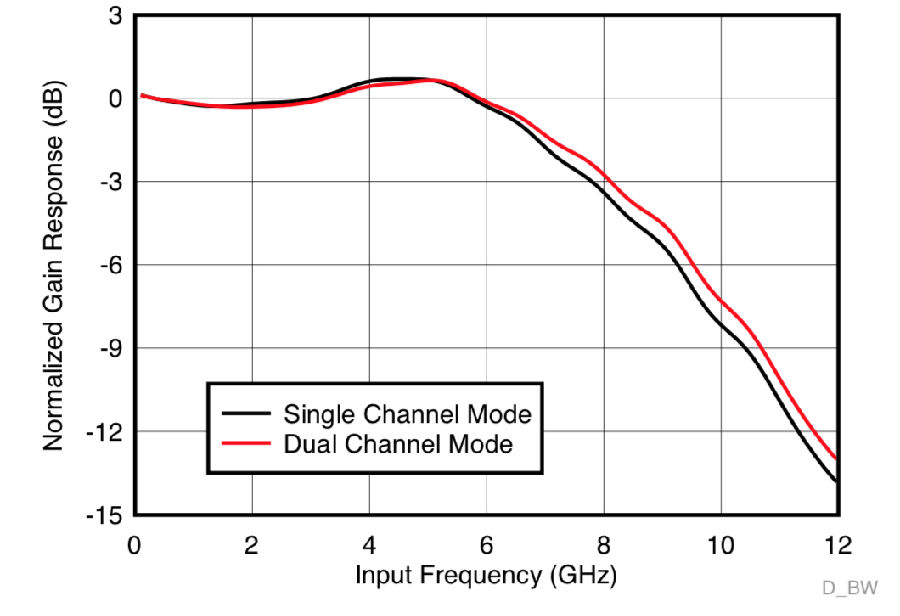

QT7126,一款基于ADC12DJ3200双通道3.2GS/s,单通道6.4Gs/s 12bit采样率采集卡,带宽也可达8GHz。




这三款采集卡代表了在高精度高速方面的最新技术成果。



与这两款板卡配合的,处理与控制平台,坤驰科技提供多款FPGA处理平台:

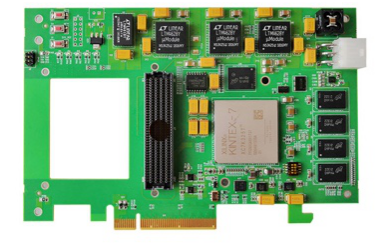

基于K7 325T的PCIe2.0 FMC平台: QT7010;

基于V7 690T的PCIe3.0 FMC平台:QT7011;

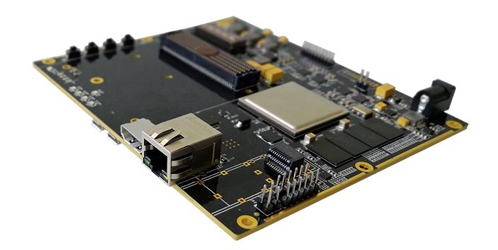

基于 Zynq7100的以太网接口处理平台:QT7020;


基于K7 325T的3U VPX FMC平台:QT3010;

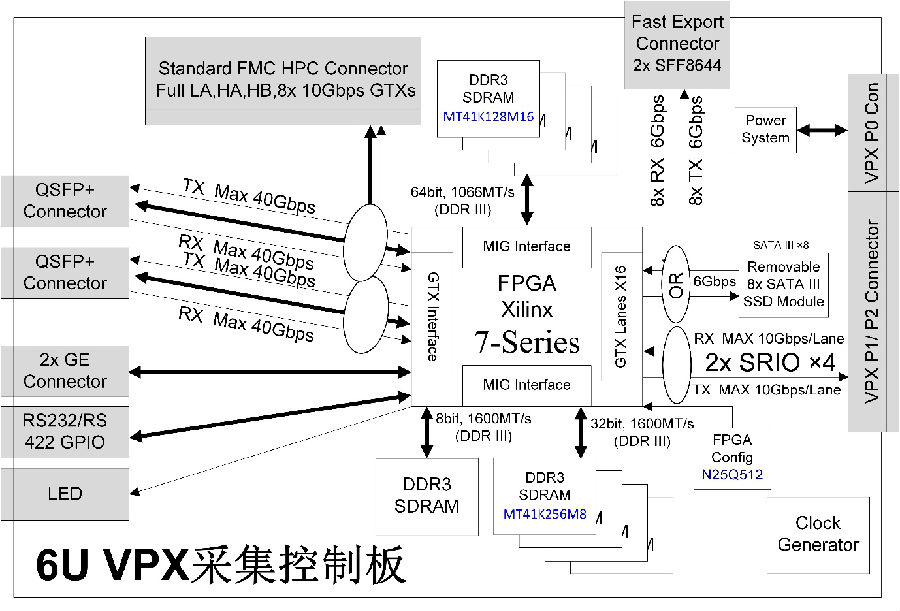

基于V7 690T的6U VPX FMC平台:QT3011;

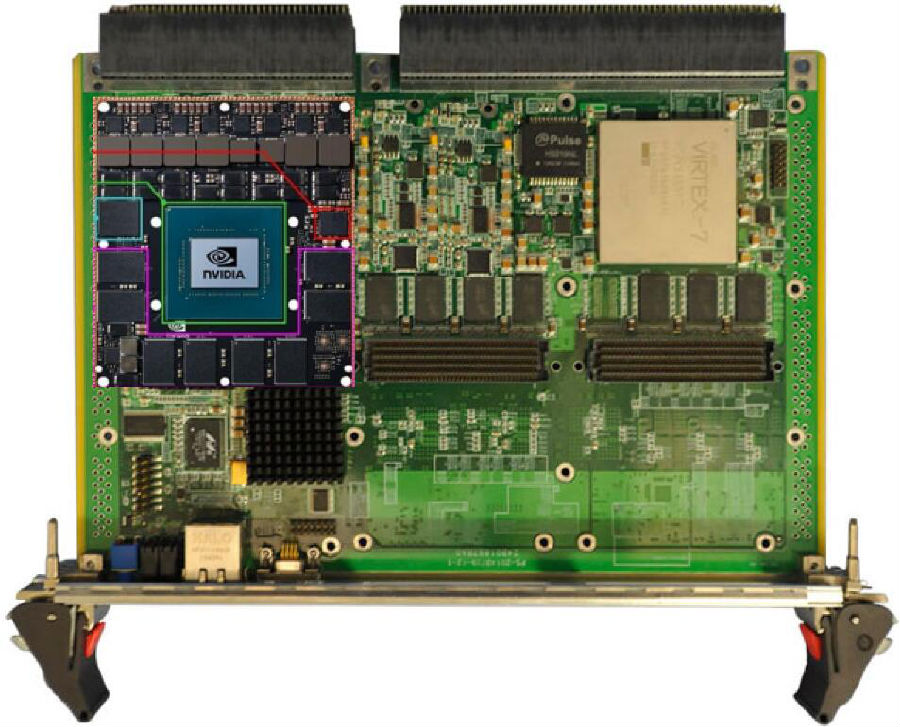

基于V7690T与嵌入式GPU的混合处理平台:QT3023(设计中)。


通过与存储单元的结合,这种基于PCIe或VPX架构的采集卡可以组建成采集存储系统,最高可实现>5GB/s,最高至8GB/s的采集流盘系统。流盘时间可达数小时。

如下述结构:


如上述超宽带采集卡与记录系统,坤驰科技还提供其他采样率与带宽的产品,如:

5GS/s, 10bit采集存储系统;

1GS/s, 16bit/12bit采集存储系统;

500M/s, 14bit采集存储系统;

250MS/s, 16bit采集存储系统等。


关于坤驰科技:

北京坤驰科技有限公司是专注于高速数据采集与信号处 理的高科技公司,公司始运营于 2008 年,总部位于北京市 海淀区中关村上地科技园区。坤驰立足模块化高速数据采集 产品,为用户提供基于FPGA 的高速AD、DA板卡与相关产品: 高速信号采集与获取、高速数据存储与回放、高速信号处理 等。为用户提供易用的模块化产品,创造深度的价值链是公司的市场立足点。
