高速数据采集卡在质谱分析中的解决方案
高速数据采集功能:4通道,1.25GS/S同步采集(多模式)。
时间数字转换功能:由FPGA完成高速在线转换
PCI高速传输:33MBytes/S 传输速率。
处理功能:采集、处理、分析一体化完成。
- 大支持4 通道同步采集
- 高5GSPS 采样率/ 单通道
- 2.5GSPS 采样率/2 通道
- 1.25GSPS 采样率/4 通道
- 时间交错自适应校准系统
- 10bit 转换精度
- 支持AC、DC 藕合方式;支持高频脉冲信号输入
- 大板载2GB DDR3 存储器
- 支持外部触发输入或输出,;支持用户扩展IO
- 支持GPS 同步和时间戳功能
- 标准6U CPCI 结构,支持PCI 32bit 33MHz 传输
- FPGA 支持用户自定义逻辑开发

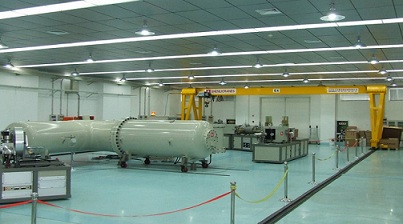

1,质谱分析的采集器件-光电探测器
通常,采用各种“光电类”探测器件,如光电倍增管(PMT)、光电二极管(PD)等所构成的核辐射探测器来接受和传递核信息,并把它转换成电信号,再通过数字化设备进行处理和研究。由于核信号的特殊性,通常获取一次核信号代价比较昂贵,而且实验无法重复进行,因而,对探测器件的灵敏性,系统的适用性等多个方面都有较高要求。

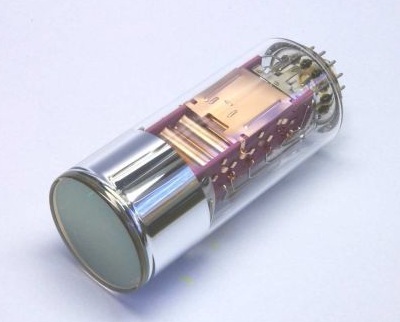

图2,光电倍增管
2,质谱分析的高速数据处理系统

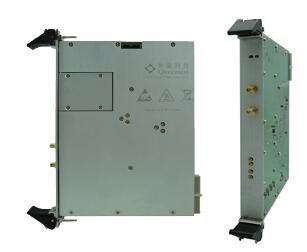

QT1230系列高速数据采集卡可实现4通道、1.25GS/S同步采集,对输入信号进行必要的调理,滤波后,实现高速同步A/D转换。当信号为快逻辑负脉冲信号时,采集卡按时间-数字转换TDC(Time-Digital-Convert)方式采集记录信号,直接由板载FPGA单元在线完成采集及TDC转换,对脉冲信号执行边沿检测以记录脉冲发生时间,形成的缓存结果为脉冲信号数据流;当来源为连续信号时,采集卡按模数转换ADC(Analog-Digital-Convert)方式采集记录信号,即直接对连续信号执行模数转换,记录信号的电压幅度,形成的缓存结果为连续信号数据流。上述高速数据采集卡得到的各种形式的数据流再通过PC总线传输提供给PC机控制处理器进行分析处理,同时转存到高速存储磁盘阵列。信号的采集、传输、存储、处理采用流水线的并行方式,通过PC机的多核CPU、多线程方法予以实现并行工作机制,实现极高性能的质谱分析功能。
