12路数据同步脉冲计数系统
文章出处：网责任编辑：作者：人气：-发表时间：2016-05-16 09:47:00

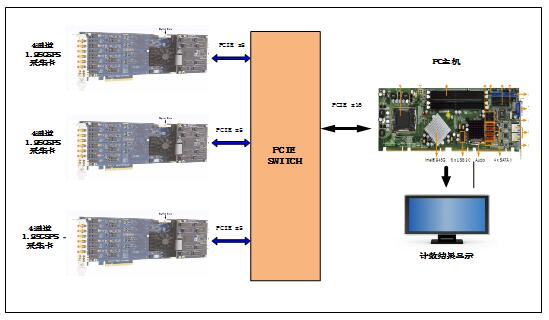

12路同步脉冲采集计数系统可以完成12路数据的同步脉冲采集、计数以及实时存储等功能。系统采用3块4路高性能脉冲数据采集计数板卡与star-hub实现12通道同步工作。同步数据包括单个板卡通道之间的同步和多个板卡之间的同步，同步后的数据先存储在板载DDR3，再通过PCIe接口把数据传输到上位机。系统前端具备输入范围自适应输入范围调节功能，可精确采集各种不同幅度的脉冲信号。
12路同步脉冲采集计数系统适用于实验室振动状态脉冲计数、在线检测、噪声检测、温度试验、环境试验、雷管引爆延迟时间检测等。
北京坤驰科技有限公司基于数据采集与控制部分，为用户提供一整套解决方案，涉及到脉冲信号的采集、存储与处理。

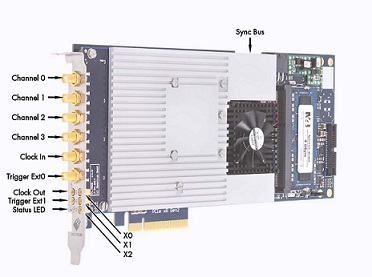

德国Spectrum公司：3块 M4i-2212-exp PCIE总线的数据采集卡：
l 单板4通道同步脉冲信号采集技术。
l 8bit采集精度，
l 采样率可调： 1.25Gsps/4通道、2.5Gsps/2通道、5Gsps/1通道。
l 波形时间的Dead time：64 ns
l 带宽 500MHz
l 板上内存：4GSample
l 可调增益设置：±200 mV, ±500 mV, ±1 V, ±2.5 V。
l AC/DC输入可设置。
l PCIE x8 总线，连续数据传输率＞2.8GB/s。
l 支持多板同步采集级联。
l 固件选择：脉冲计数
l 依据信号大小可设置4档不同的增益范围，达到充分利用AD前端范围的效果。可选范围为±200 mV, ±500 mV, ±1 V, ±2.5 V。

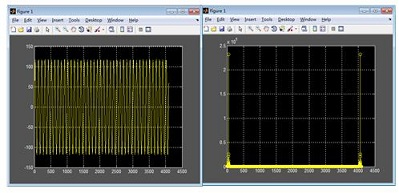

调节效果：

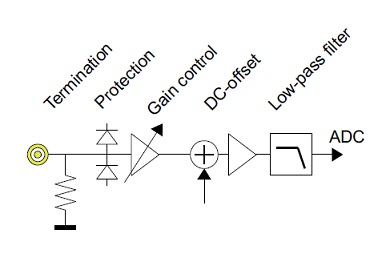

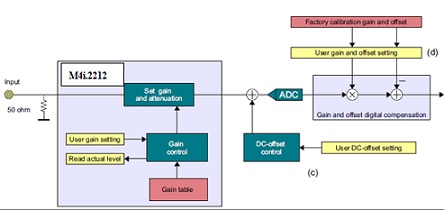

专门的硬件电路设计：

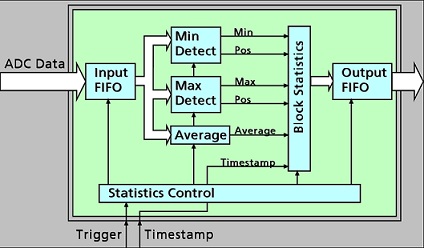

控制逻辑如下：

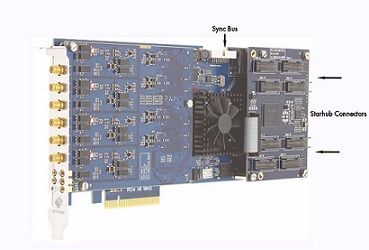

Spectrum 提供start-hub功能，通过独有的数据同步和补偿功能，能精确的同步多块采
集板卡，使多块板卡在统一的时钟和触发系统下工作，并保证各个通道间小的误差。
Star-hub同步模块特征：
l 大支持8块M4i系列板卡同步工作。
l 同步分发多板的时钟和触发。
l 同步精度及稳定性好。
l 采集板卡自动识别同步模块，简单易用。
在板卡FPGA上开发了高效的脉冲计数功能，降低了PC的负担并提升了脉冲计数时间，如下
图所示，板卡可通过检测脉冲的小值来确定脉冲个数，并可以输出每个脉冲小值的位置和
时间信息，以及脉冲统计个数。

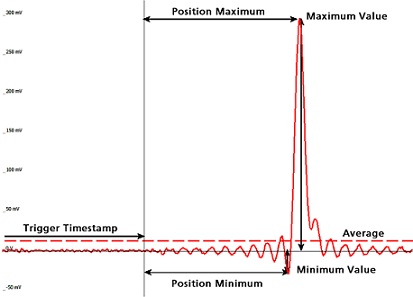

脉冲计数原理如下图：

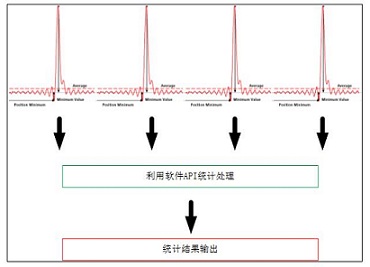

软件API计数原理：

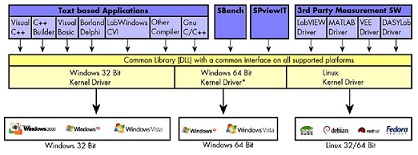

Spectrum公司提供完整的软件开发平台，具备二次开发API函数和丰富的例程。并提供集成应用程序SBench6，可以完成多块采集模块集成控制和生实时波形显示：

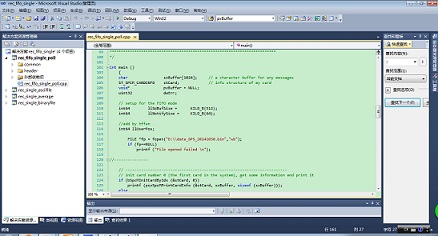

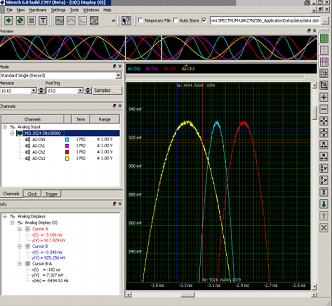

软件操作界面如下：
l 支持用户二次开发的C/C++程序设计，用户可以编程实现读写文件操作，保存采集的数据
l 支持用户二次开发的matlab程序，使用户可以采集显示数据
|
序号 |
型号 |
描述 |
数量 |
|
1
|
用户自选
|
PC机
|
1
|
|
2
|
M4i-2212-exp
|
PCIe接口采集卡
|
3
|
|
3
|
M4i.xxxx-SH16
|
Star-Hub连接器
|
1
|
