当前位置:首页 » 坤驰资讯 » 不同的PXIe数字化仪和AWG产品汇总

不同的PXIe数字化仪和AWG产品汇总

文章出处:网责任编辑:作者:人气:-发表时间:2020-05-15 10:51:00

Spectrum

在PXIe行业标准中,Spectrum 总共包括17种不同的数字化卡和5种不同的AWG。数字化仪的采样率从130MS/s到5GS/s,任意波形发生器的更新率从625MS/s到1.25 GS/s。每张卡有1、2或4个通道可用,因此支持所有PXI功能,例如参考时钟,星型触发或触发总线。其中“ 22”系列是畅销系列。这些8位数字化仪可提供从1.25 GS/s到5GS/s的超快采样率,以及从500 MHz到1.5 GHz的带宽。共有34种不同的型号,包括PCIe和PXIe卡(1至4通道)或LXI /以太网独立单元(2至24通道)。

AD数字化仪

型号

规格

M4x.221x-x4

1/2/4通道 8 Bit,1.25GS/s

M4x.222x-x4

1/2通道,8bit1.25GS/2.5GS/s

M4x.223x-x4

1/2/4通道,8 Bit1.25GS/2.5GS/5GS/s

M4x.441x-x4

2/4通道 16 Bit130 MS/s

M4x.442x-x4

2/4通道 16 Bit250 MS/s

M4x.445x-x4

2/4通道 14Bit500MS/s

M4x.447x-x4

2/4通道 16Bit180MS/s

M4x.448x-x4

2/4通道 14Bit400MS/s

任意波形发生卡

型号

规格

M4x.662x-x4

1/2/4通道,16 Bit625MS/s

M4x.663x-x4

1/2通道,16bit1.25GSs

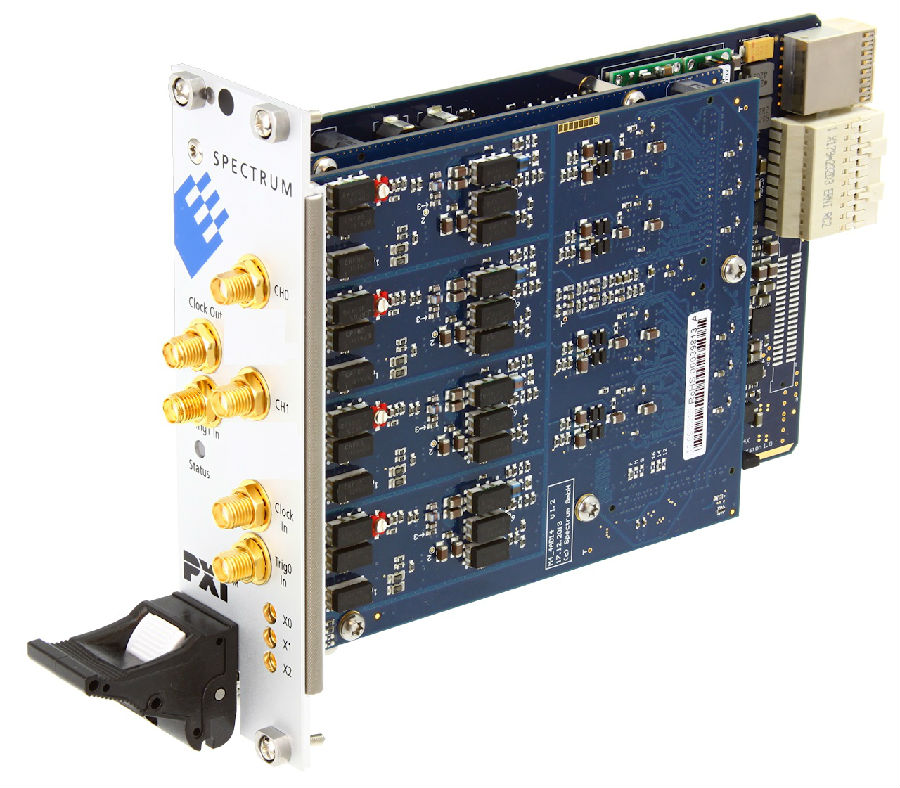

M4x.4450-x4

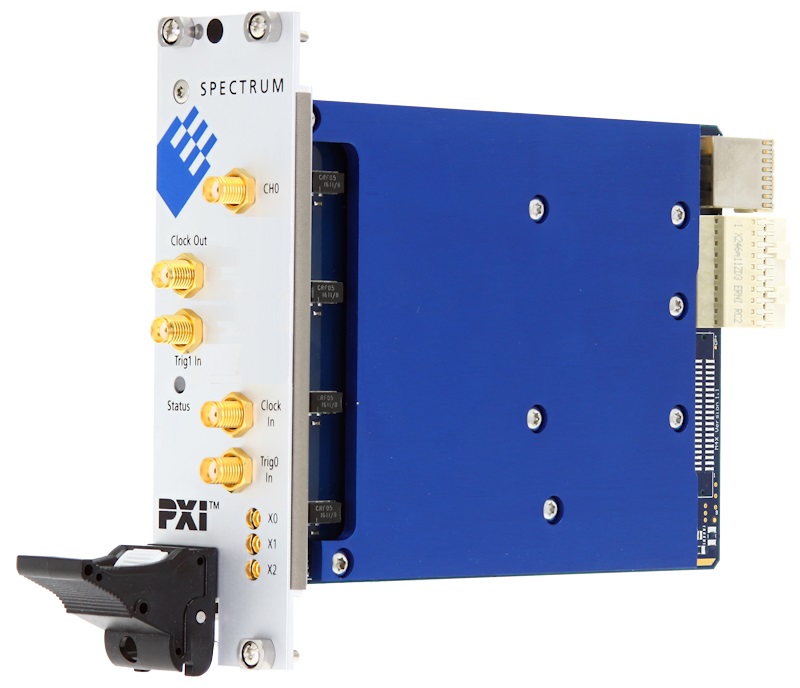

M4x.6620-x4

SP Devices

SP Devices包括4种不同的PXIe数字化仪,采样率从1GS/s到10GS/s,支持1,2,4通道,最高支持8通道,具有高精度的多板同步功能。

型号

规格

ADQ7DC

1/2通道,14Bit10GS/s

ADQ7WB

2通道,12bit5GS/s

ADQ8-8C

8通道,10 Bit1.GS/s

ADQ14

1/2/4通道,14 Bit0.5GS/1GS/2GS/s

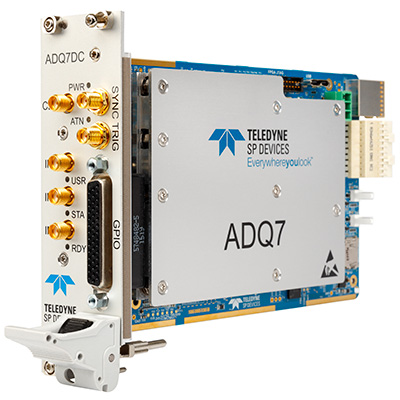

ADQ7DC


ADQ7WB

坤驰科技

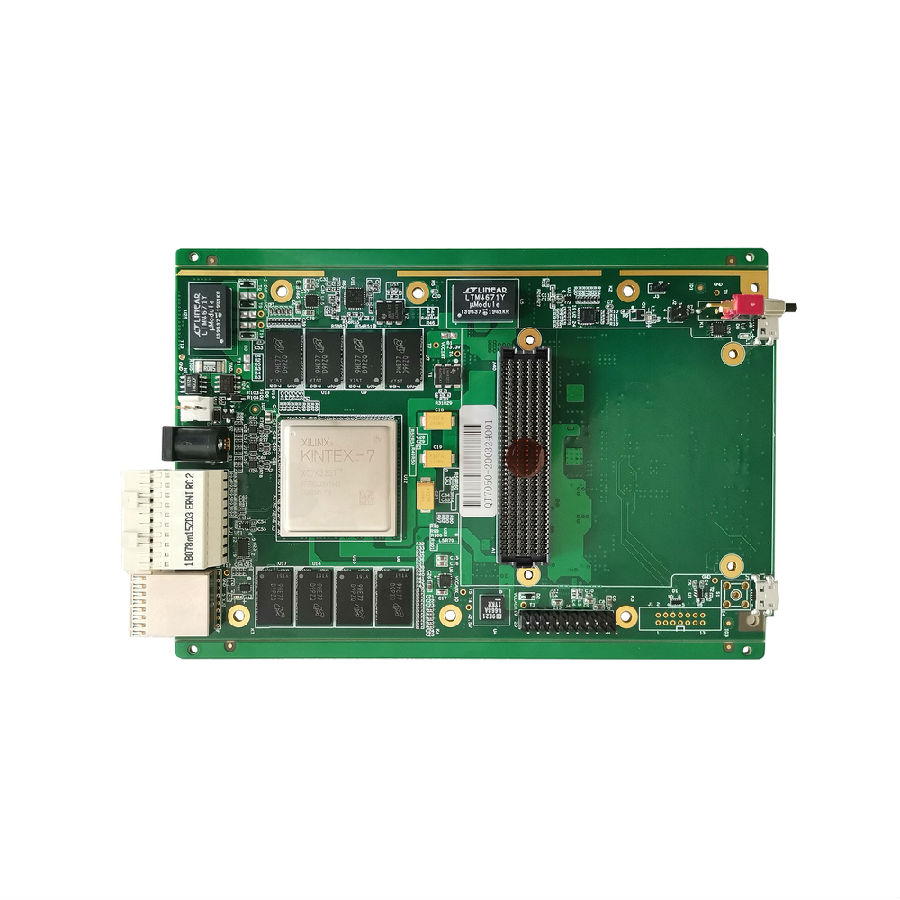

坤驰科技自研的QT7050是一款基于PXIe总线的3U通用载板,板载一个HPC形式的FMC连接器。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T-FFG900,QT7050载板适用于坤驰科技自研的FMC子卡,同时可支持Windows,Linux 上位机驱动。


QT7050

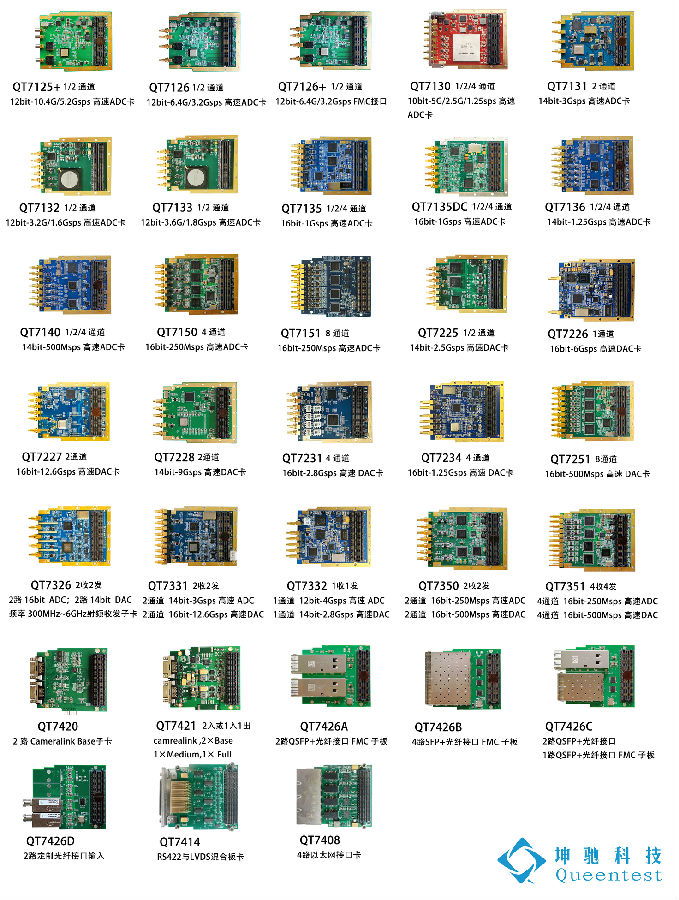

坤驰FMC子卡列表
