LXI数字化仪新增多条I/O线用于混合模式测试

文章出处:网责任编辑:作者:人气:-发表时间:2020-04-27 16:47:00


共19个同步通道上模拟和数字信号采集

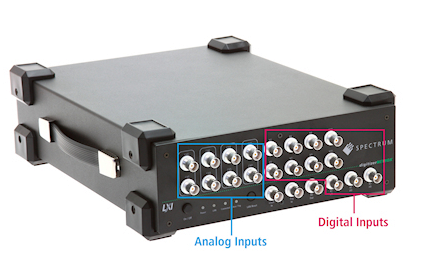

Spectrum通过添加强大的混合模式测试选项,扩展了其流行的LXI /以太网数字化仪的功能。此新选项可在四种不同型号上使用,所有型号均具有8个模拟输入通道,高达5MS/s,20MS/s,40MS/s或125MS/s的速率同步采样信号,16位分辨率。新选件在每个单元的3条多功能I/O线中增加了8条数字线,数字输入通道总数增加到了11条。增强型数字化仪以完全同步的方式同时采集8个模拟信号和11个数字信号,并可以通过前面板BNC连接器轻松访问所有19个通道。这些单元配有软件并将它们集成到几乎任何测试系统中所需的所有工具中,包括机电一体化,机器人技术,振动研究,控制系统,数据总线分析,自动化,运动控制等。




简单控制

通过将数字化仪NETBOX收集的数据与GBit以太网简单地连接到主机计算机(例如PC或工作站)或公司网络上的任何位置,就可以控制和访问数字化仪。这使远程控制变得十分容易,并且由于这些单元是完全可编程的,因此非常适合大多数自动化测试应用。NETBOX完全符合LXI标准,并为IVi示波器和IVI 数字化仪提供了与IVI兼容的接口。

SBench 6 软件是spectrum产品的标准配置。该程序使用户可以通过简单易用的界面控制硬件的所有模式和设置。该软件还具有用于数据分析和存档的大量内置功能。其中包括FFT分析,模拟和数字波形显示模式,XY显示,函数解释器,参数测量,将数据导出ASCII,Wave,MATLAB格式,注释功能(用于注释信号或显示),甚至是简单的报告和打印输出功能。

灵活的信号调节和触发

NETBOX产品的模拟输入通道提供软件可选的单端和差分输入模式。每个通道都有自己的ADC和独立的放大器。放大器具有可选的输入阻抗(50欧姆和1M欧姆),校准增益范围为满量程的±200mV至±10V。可变增益允许缩放输入信号,以便它们覆盖ADC的整个动态范围,从而保持最佳的测量精度。所有通道均为同步时钟,以使相位误差最小,精确地进行通道间测量。大型板载存储器还可以获取和存储最长和最复杂的波形。

这些单元包括一系列智能触发功能和采集模式。触发问题信号,例如毛刺,尖峰,脉冲串,甚至发生特定的逻辑模式时,都可以以高效的方式存储记录波形。支持瞬态捕获,多次(突发)记录,门控采样,ABA采样和数据流(FIFO)模式。

用于混合模式测试和编程

使用DN2.59x-08-Dig选项时,通过降低通道的分辨率,数字数据将存储在16位模拟采样中。由于单位数字信号被放置在模拟波形的高阶位中,因此可以实现模拟信号和数字信号的相位同步。例如,如果使用八个数字通道,则模拟通道的分辨率将从16位降低到14位,并且两个数字信号将附加到数字转换器的每个模拟通道。

软件驱动程序允许自定义设置,可以生成完美匹配的混合模式解决方案。完整的软件开发套件(SDK)完全支持该选项,其中包括使用C ++,C#,VB.NET,Python,JAVA,LabVIEW或MATLAB进行编程。SDK是每个单元的标准配置。Spectrum自己的软件SBench 6也支持该选件功能的主要部分。

四种不同的数字化仪型号

可以为这几款8通道数字化仪订购新的DN2.59x-08-Dig选件,包括:DN2.591-08(5MS/s),DN2.592-08(20MS/s),DN2.593-08 (40MS/s)和DN2.596-08(80/125MS/s)。

关于SPECTRUM

Spectrum成立于1989年,采用多功能模块化设计,可创建各种数字化仪和发生器产品,例如PC卡(PCIe和PXIe)和独立以太网单元(LXI)。30年来,他们赢得了世界各地的客户,包括许多品牌行业领导者和几乎所有知名大学的认可。
