射频接收采集方案设计
高速采集卡用于射频接收采集方案设计
系统规格:
1)集成独立的4个射频输入通道,通过天线接收卫星射频信号。
2)集成独立的4路下变频模块,内建混频器、滤波器和放大器。
3)独立四路ADC采集通道,每通道12bit250Msps采样率。
4)高精度,低相位噪声LO。
5)高稳定,低抖动采集时钟发生器。
6)大规模FPGA,采用XilinxV5系列FPGA。
7)板载2GBDDR2内存。
8)USB2.0接口。
9)低噪声稳定电源。
10)提供C#以及Matlab和labview接口程序。

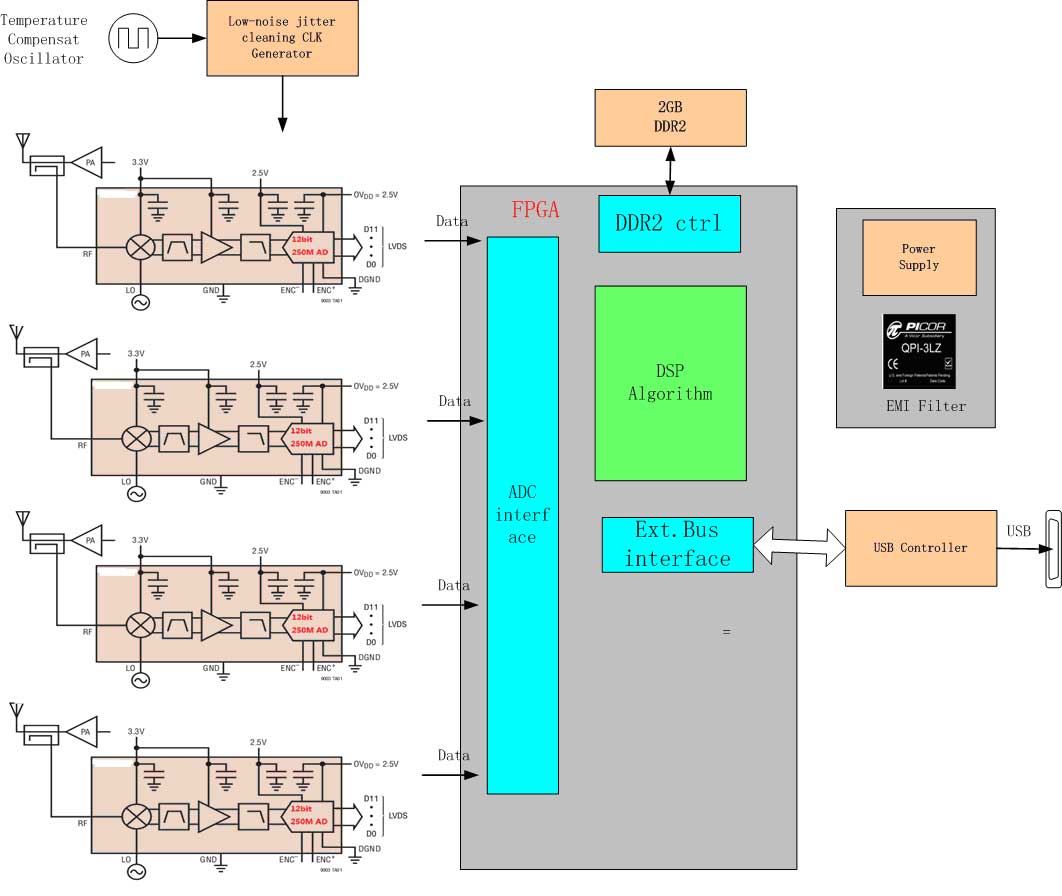

系统结构框图如下:
技术指标:
1)射频输入工作频率:400MHz-3.8GHz,好在1.1GHz-1.8GHz之间
2)中频频率:184MHz
3)带宽:120MHz
4)本振输出频率:可根据用户要求进行设置。
5)本振信号相噪:≤-96dBc/Hz@1k(1.8GHz)
6)本振信号杂散:≤-55dBc(非谐波)
7)带通滤波器:2nd切比雪夫,中心频率184MHz,带宽220MHz
8)信号链路实现原理:
-
