雷达视频采集方案
雷达视频采集方案
1、模拟输入通道数:2通道;
2、数字输入通道数:3通道;
3、高采样率:400MSps;
4、A/D分辨率:14Bit以上;
5、量程(输入范围):±5V自校准;
6、输入信号带宽:0Hz~200MHz;
7、触发方式:用户可以通过FPGA二次开发;
8、触发电平:12VCOMS;
9、每通道64Msamples
10、USB或PXIe总线接口
采集系统如下:

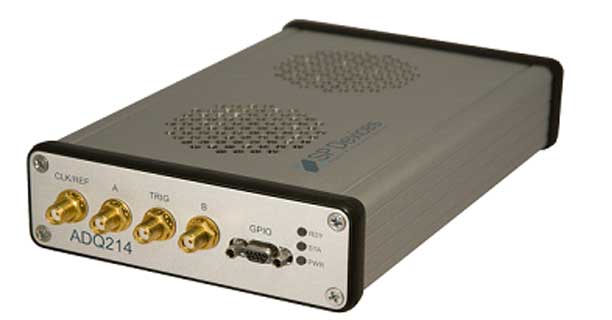

板卡图形

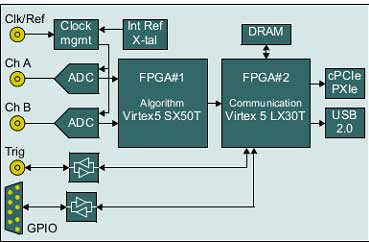

板卡原理框图
触发信号可以通过如下图输入:
FPGA可以用户开发,我们可根据需求描述的情况,重新对FPGA编程,满足以下情况:
由触发信号Trig控制开始采集和存储,天线每旋转一圈,会产生一个0点信号(HD)和360个方位信号(BP),每次采集128-130圈,即采集到128-130个0点信号(采集的点数能够在软件上任意设置)。工作时并不是360°方位角全部采集,应能在软件上设置任意角度采集,在采集扇角外的区域内,只数字计数,AD不采集。
通道采集数据可以根据需求满足以下格式:
序号 |
值 |
意义 |
0 |
0xAA AA |
数据头 |
1 |
0xBB BB |
数据头 |
2 |
0x00 01 |
方位信号计数 |
3 |
0x00 01 |
1个BP信号内的第几个trig信号 |
4 |
0x00 01 |
第二个BP信号记录个BP信号内共几次trig信号,个BP信号该位置0 |
5 |
0x00 01 |
0点信号计数 |
6 |
0x04 00(1024) |
显示采集的数据点数 |
7 |
|
备用 |
8 |
|
AD数据 |
。。。 |
|
。。。 |
。。。 |
|
。。。 |
-
