      关于脉冲信号处理方案:

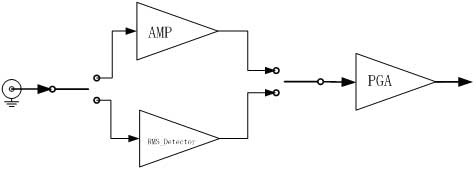

    脉冲信号处理方案



      方案1:采用AD8364类型的RMS-Detector,直接输入RMS值,在进行ADC采集。

      输入输出关系如下:

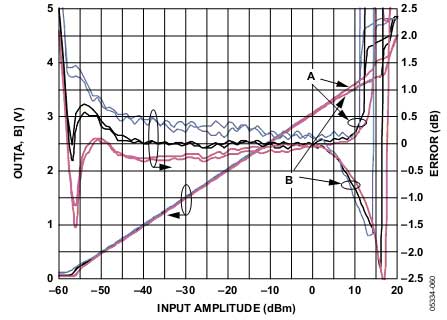

    输入输出关系图


      其输入范围很大,3mv在-37.5dBm左右,此时输出1.5V左右,输入功率和输出电压基本是线性的。输入带宽可以在LF-6GHz。
      问题:该类芯片一般用于RF信号功率测量,一般测试为正弦波,不知方输入的传输特性如何?

      方案2:
      采用高速放大器搭建脉冲放大模块,估计3mV脉冲需要通过两级放大,输出300mV,ADC才能较准确的采集。
      目前可以做到2GHz-3dB带宽;增益40dB。小信号上升时间约300mV/1ns左右。
      增益精度可以校准和补偿。

      采集部分:

      目前比较合适的高速采集模块有如下两种:

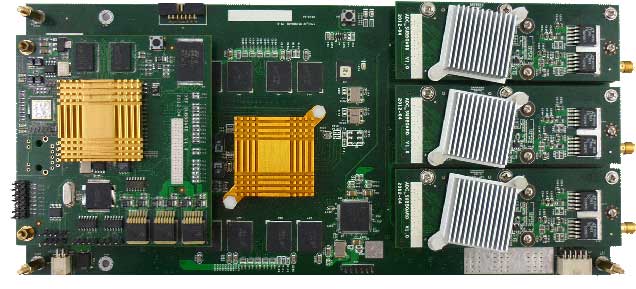

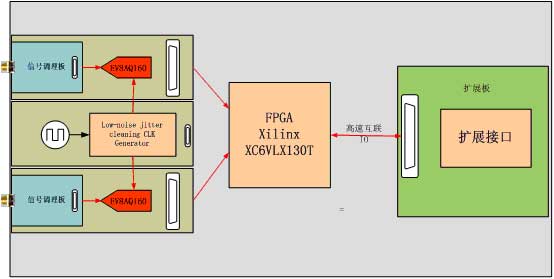

      1、1.25G--5G8bit采集,支持FPGA进行实时功率测量,可以通过串口或其他接口输出结果。




     高速采集模块

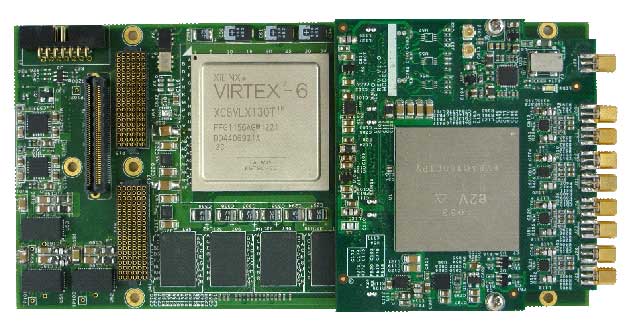

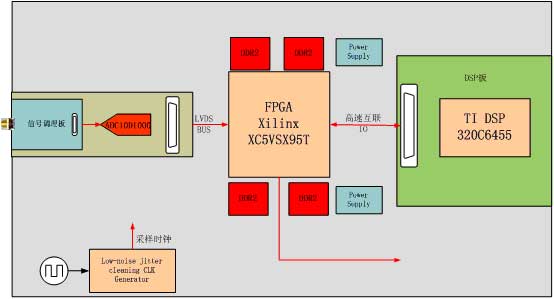

      2、10bit1G采样,支持FPGA进行实时功率测量,可以通过串口或其他接口输出结果,有DSP芯片扩展。






      3、12bit1.5Gsps正在开发中。
