产品简介

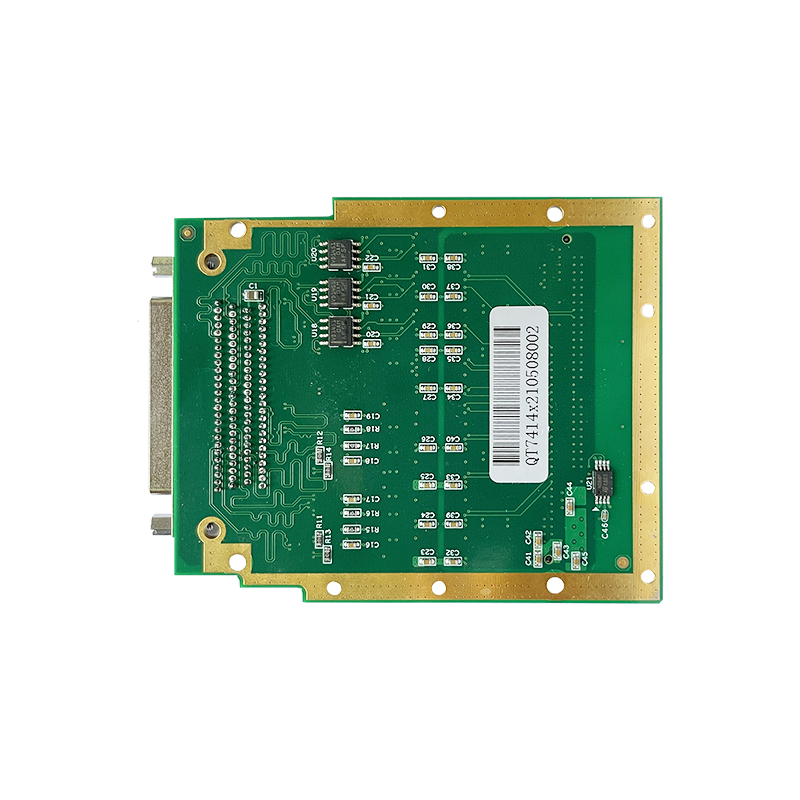

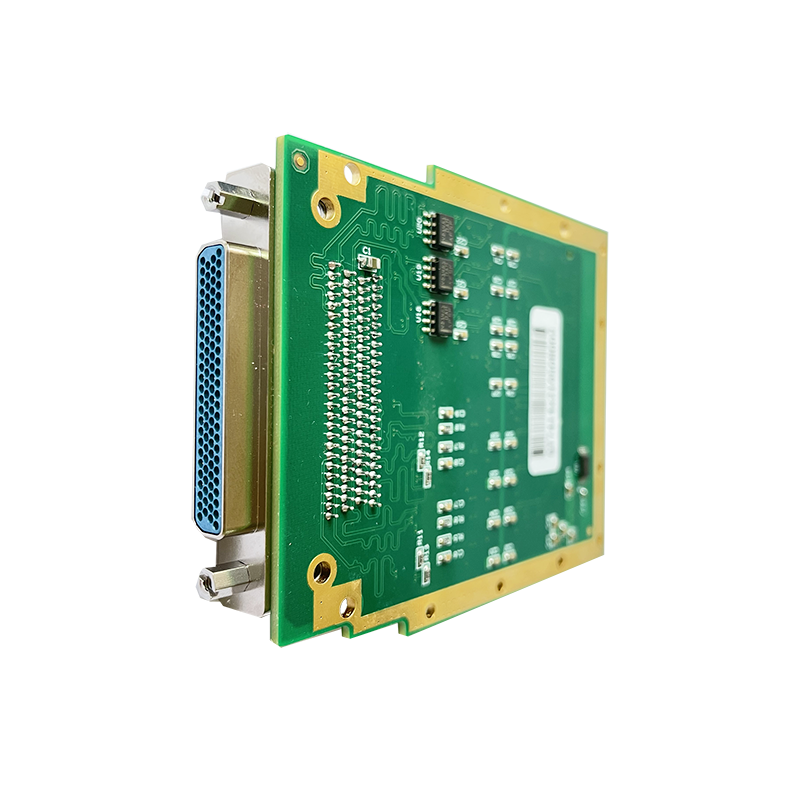

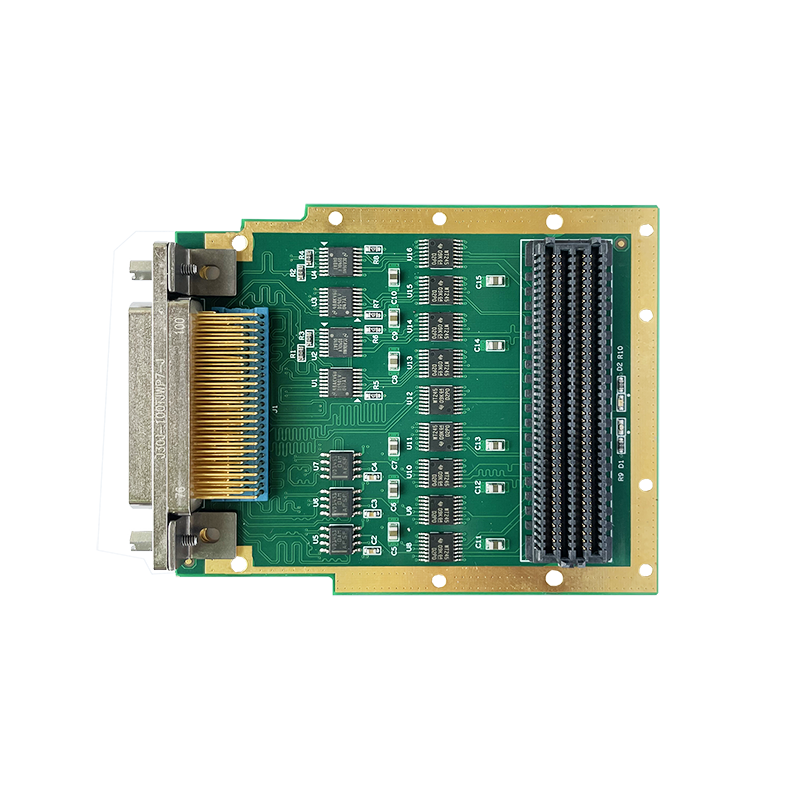

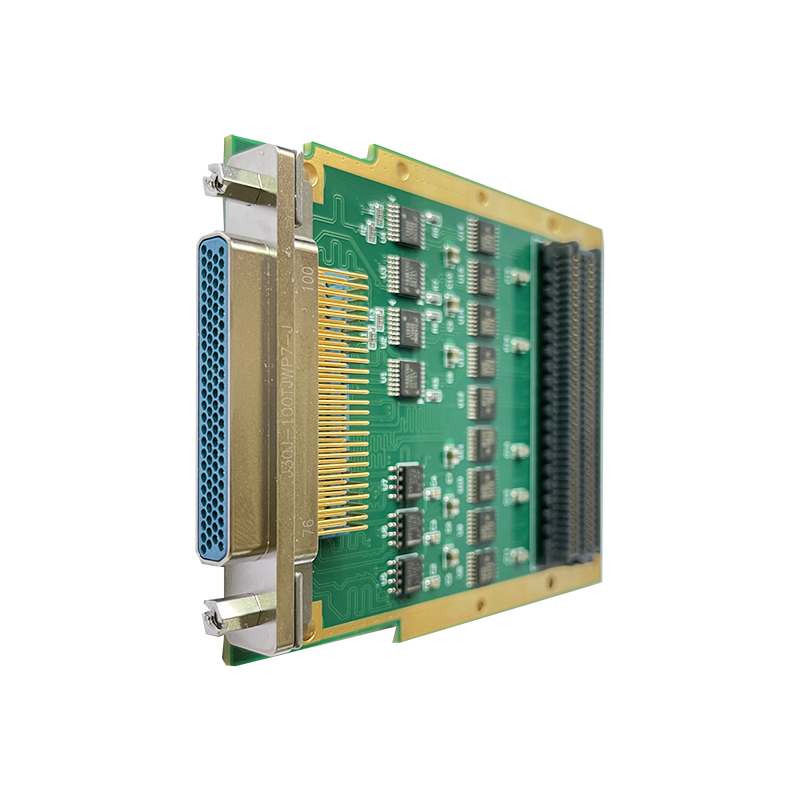

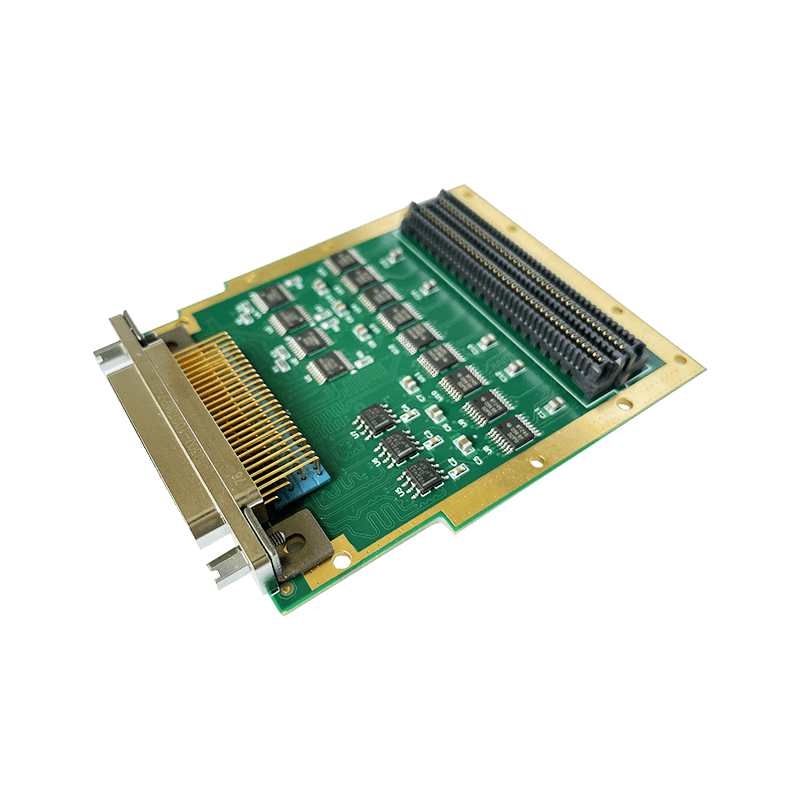

QT7414 是一款支持多路 LVCMOS 和 LVDS 信号互转的 FMC 扩展子板。它能支持 6 路 422 信号的输入 / 输出 ,8 组 LVDS 信号的输入 / 输出和 8 路 GPIO 信号的输入 / 输出。本产品基于一些逻辑转换芯片而设计，能实现差分信号转单端输出给载板、载板的单端信号转差分输出；422 信号的输入 / 输出；GPIO 信号由载板实现输入或者输出控制。

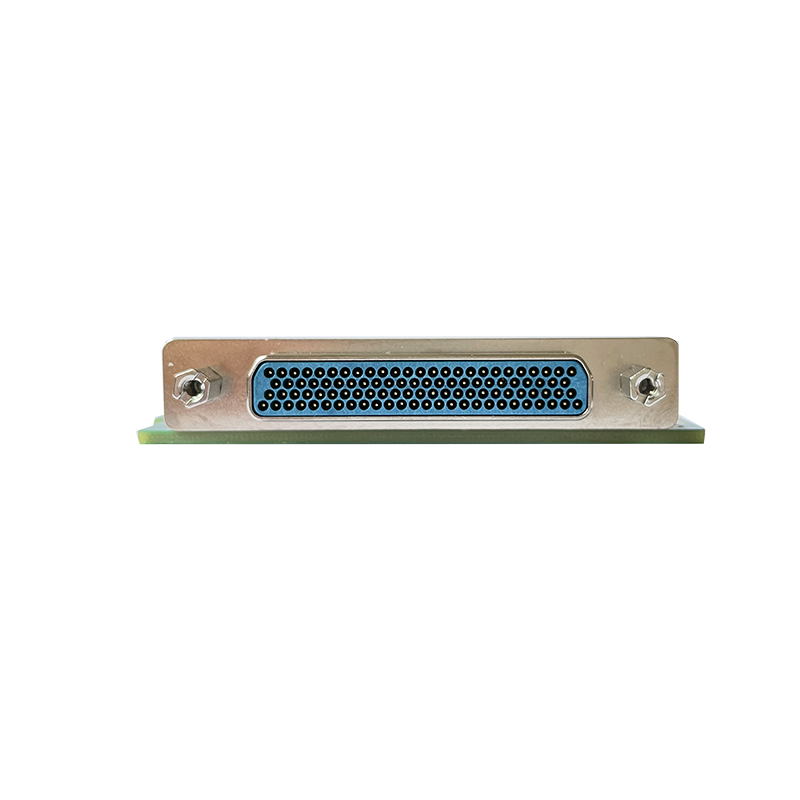

QT7414 板卡的电气与机械设计依据 FMC 标准 (ANSI/VITA 57.1)，通过一个低密度连接器（LPC）连接至 FPGA 载板。前面板装配了 1 个 100 个管脚的 J30J 形式的矩形连接器，可保证信号连接牢固和稳定。QT7414 支持导冷结构，可适应于坤驰的多种 FPGA 载板， 如QT7010、QT7011、QT7020、QT7021 及 Xilinx 和 Altera 等通用载板，以进行多路通用信号的扩展。
