简介

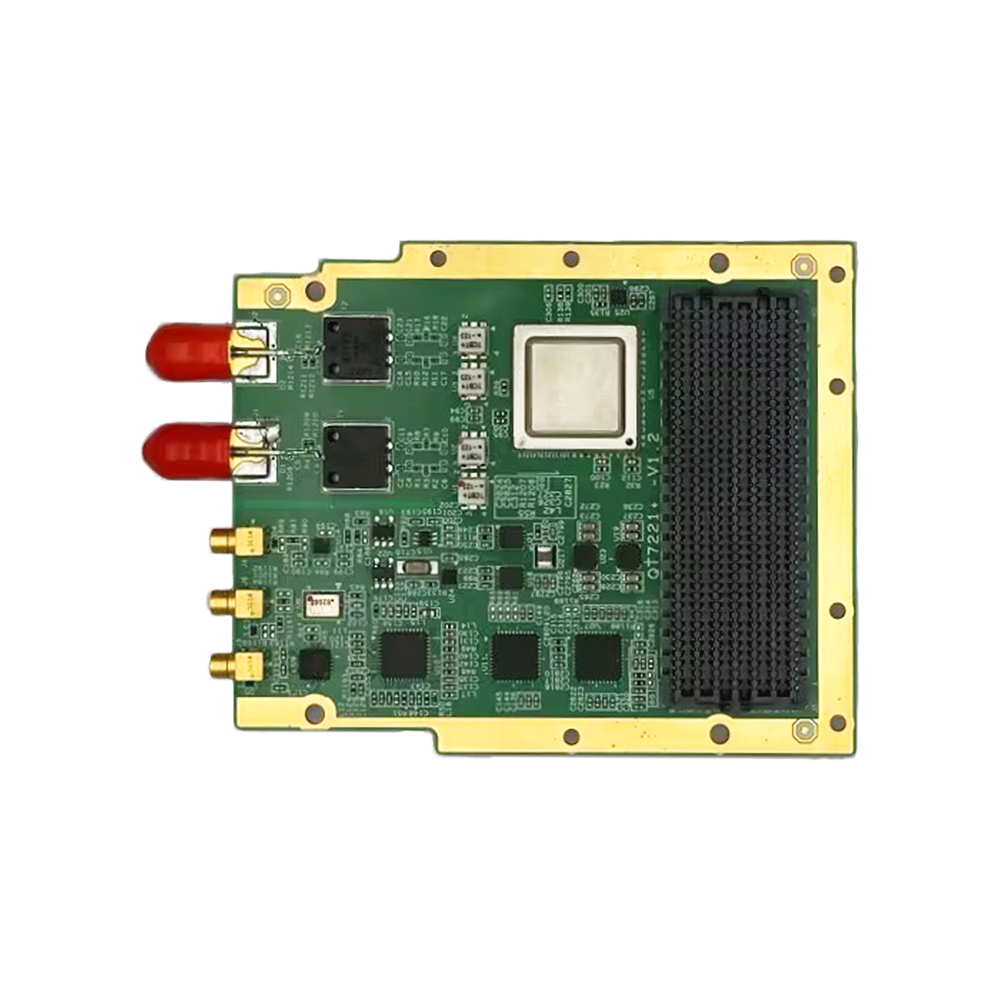

QT7221+是一款高分辨率、高采样率的DAC FMC子卡。支持单通道模式或双通道模式，单通道模式下提供16bit 12GSPS、12bit 15.5GSPS（双边沿采集）或8bit 24GSPS（双边沿采集）D/A输出；双通道模式下提供16bit 6.2GSPS、12bit 7.75GSPS或8bit 12GSPS D/A输出。板卡支持1路触发输入和1路外同步输入；时钟支持内参考、外参考两种时钟方式，时钟模式可通过程控选择。QT7221+支持导冷散热，能够满足用户在特殊环境下的使用需求。

主要规格

● AC耦合输入

● 内外部时钟可灵活选择，支持内部/外部参考时钟切换

● 2个SMA连接器，用作模拟信号输出

● 3个XSMP连接器，1个为外部参考时钟输入；1个为外同步输入；1个为触发信号输入

● 支持JESD204B/JESD204C接口

● HSPC高引脚数连接器

● 适应范围：符合Vita57.4规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

● 散热方式：导冷

● 工作温度：-10℃～+55℃
