简介

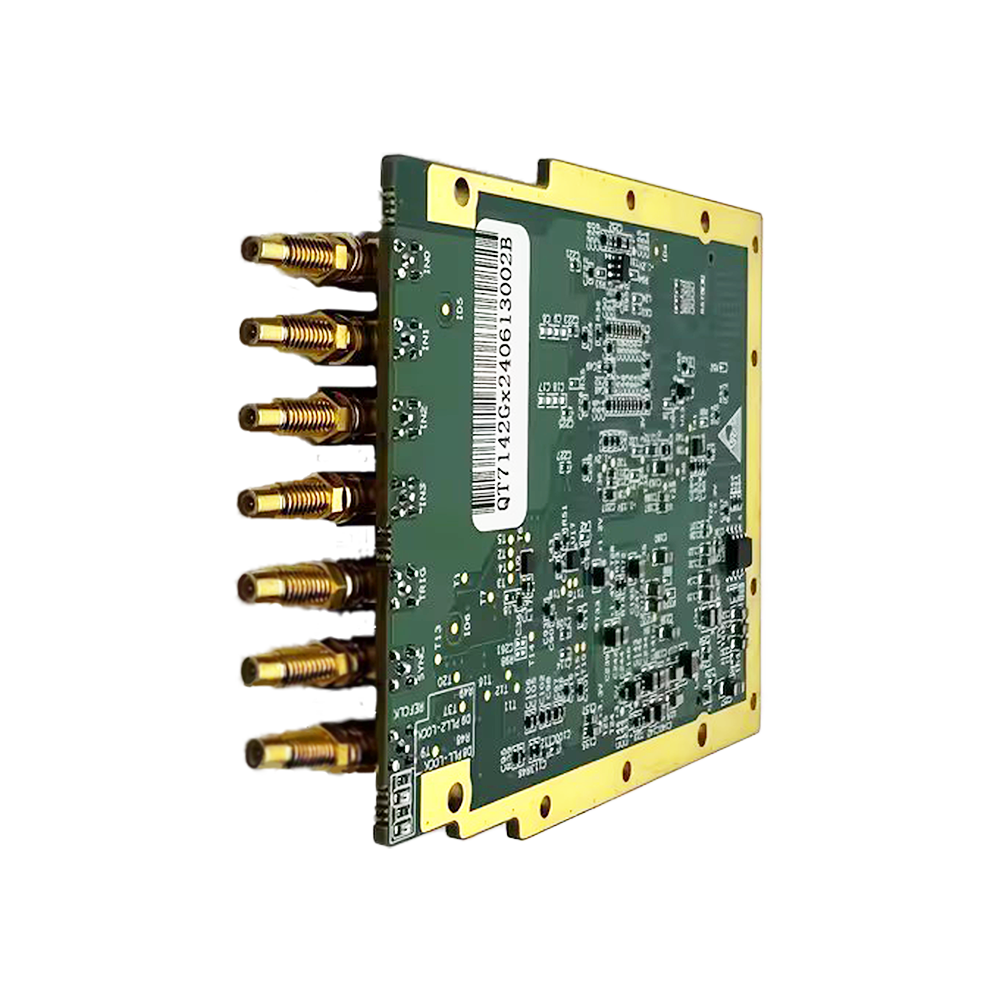

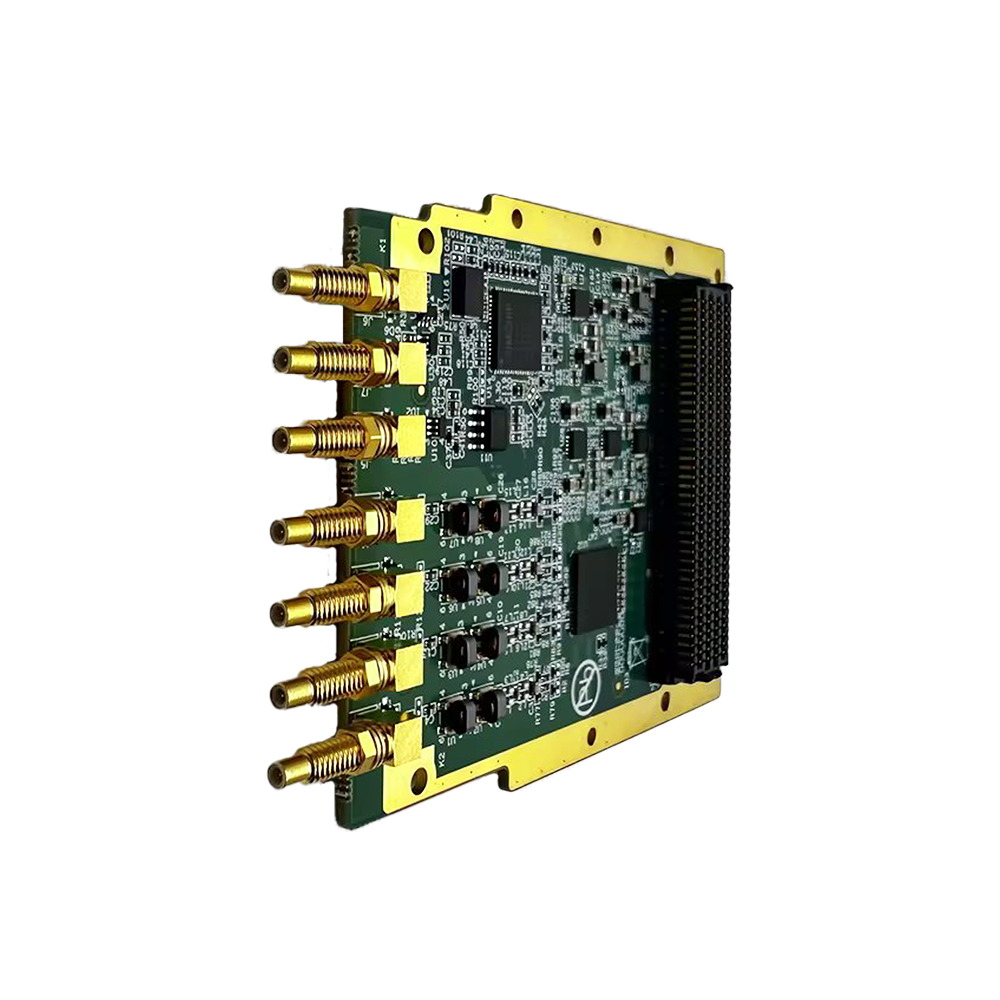

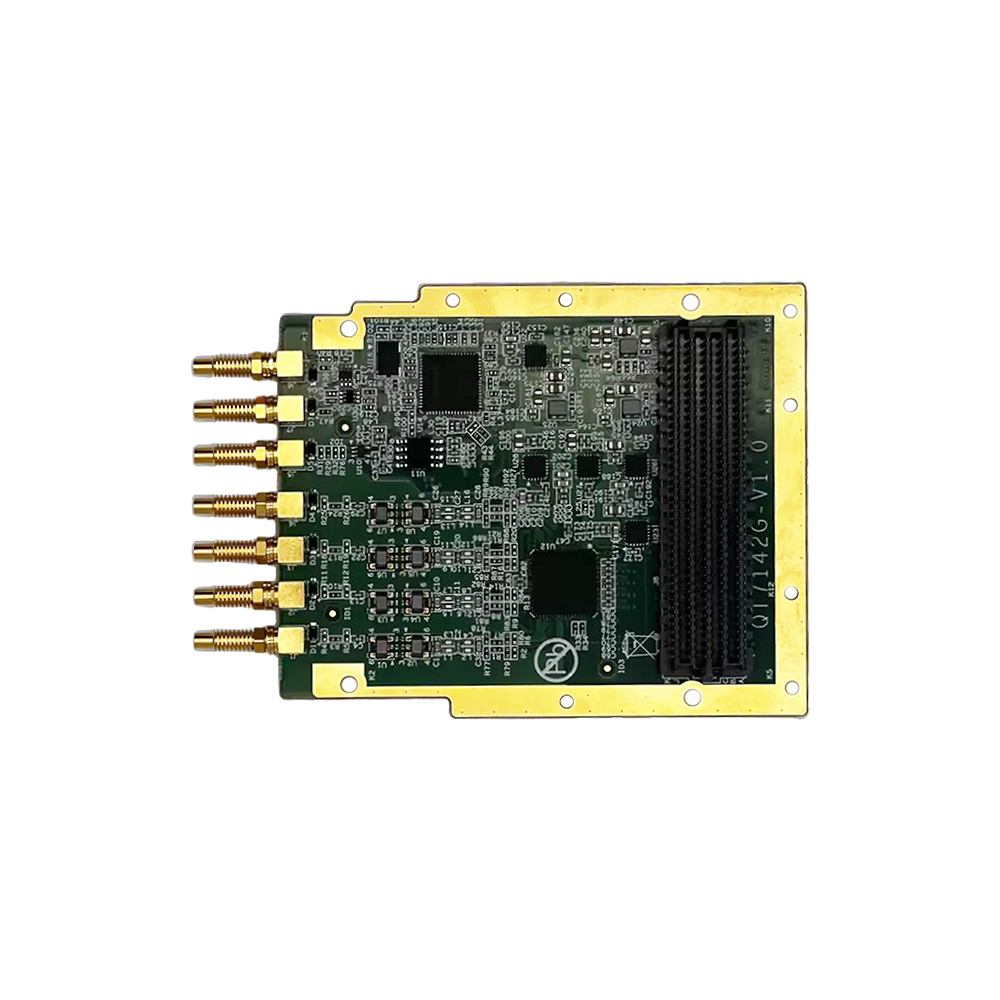

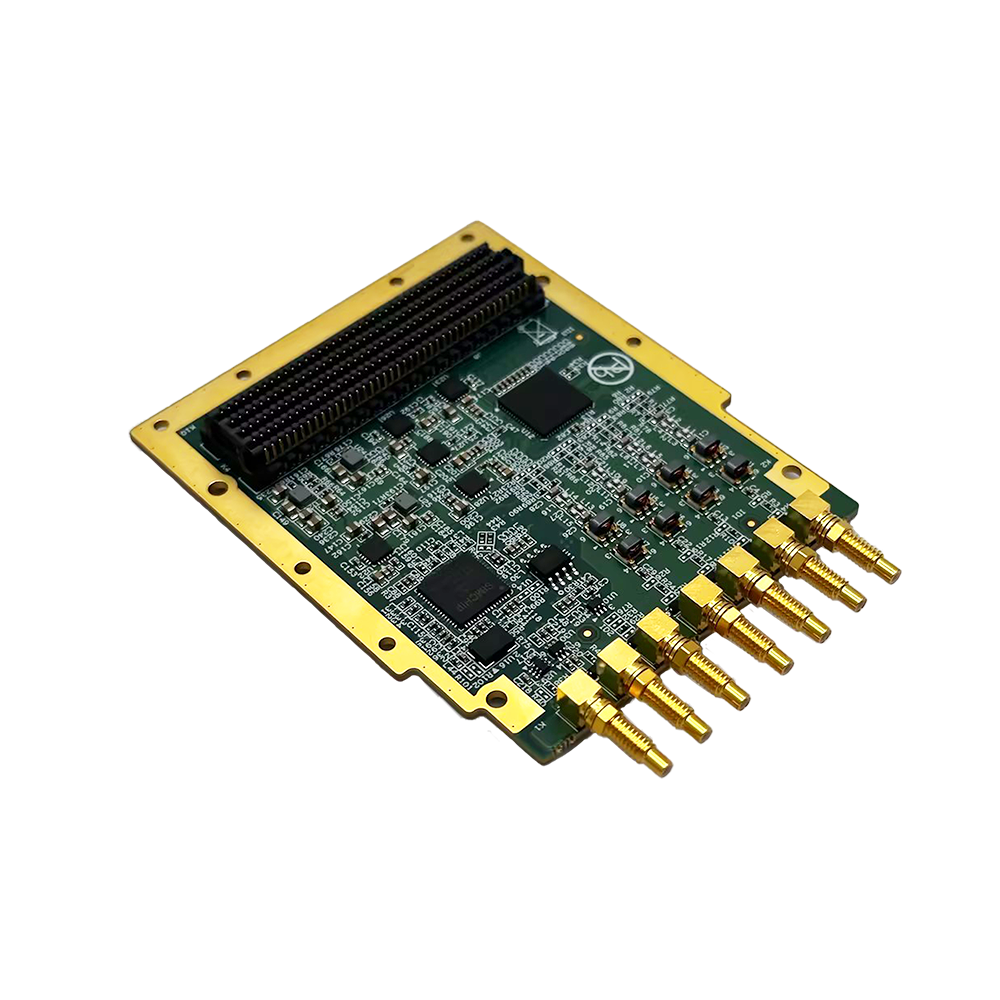

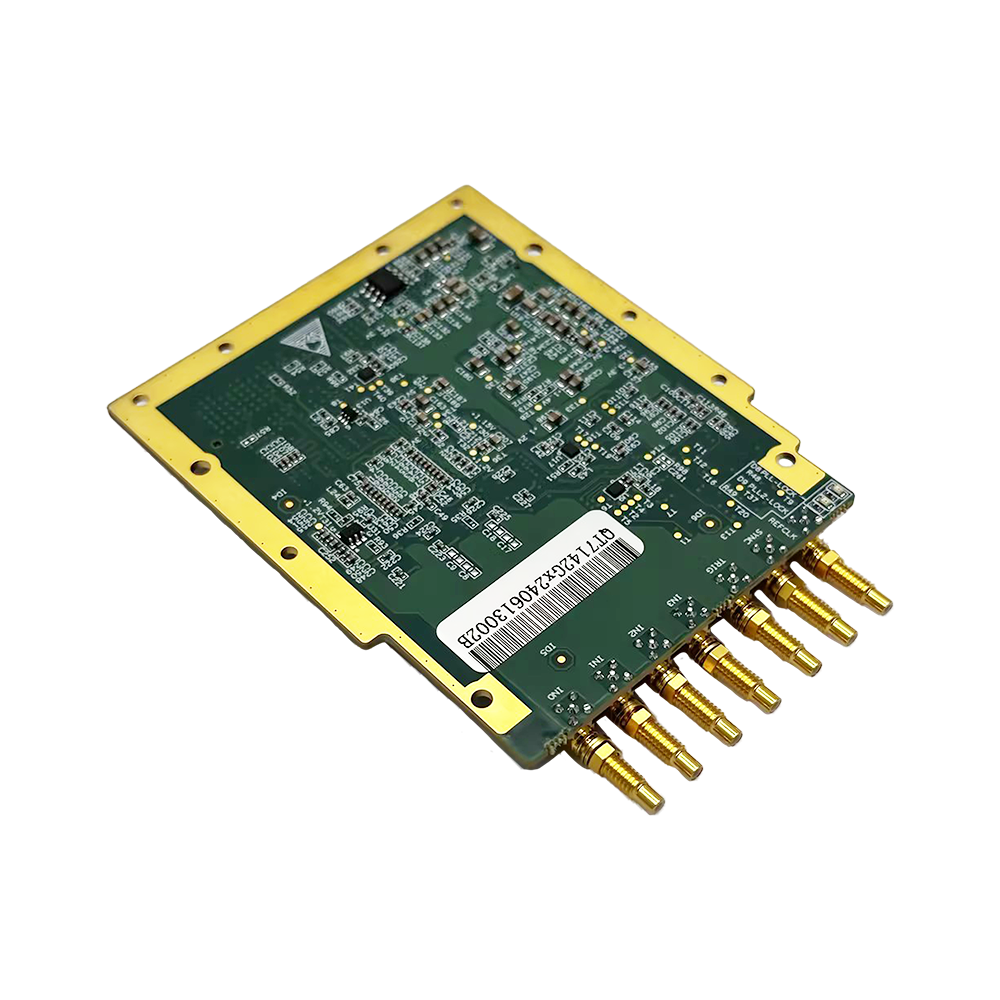

QT7142G是一款高分辨率、高采样率国产化ADC FMC子板。其电气与机械设计依据FMC标准(ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。它提供14bit 4通道500MS/s的AD采样率，模拟-3dB输入带宽150MHz。本产品是基于北京芯通未来公司的高速模数转换器芯片CC95066而设计。板卡支持外部同步、触发输入；时钟模式支持内部参考时钟和外部参考时钟，时钟模式选择可通过时钟芯片选择。

主要规格

l 7个SSMC的连接器，其中4个分别为模拟信号输入通道；一个为外部参考时钟输入(REFCLK)；一个为同步输入接口(SYNC)；一个为外部触发输入接口(TRI)

l 采样频率：14bit 4通道 500MS/s

l 模拟输入带宽（-3dB）：300kHz ~ 150MHz

l JESD204B子类1 标准数字接口

l 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

l 多种散热方式：风冷或导冷

l AC耦合输入

l 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

l HPC高引脚数连接器

l 工作温度：商业级0~55℃；工业级-20℃~65℃

l 存储温度：-40℃~85℃
