简介

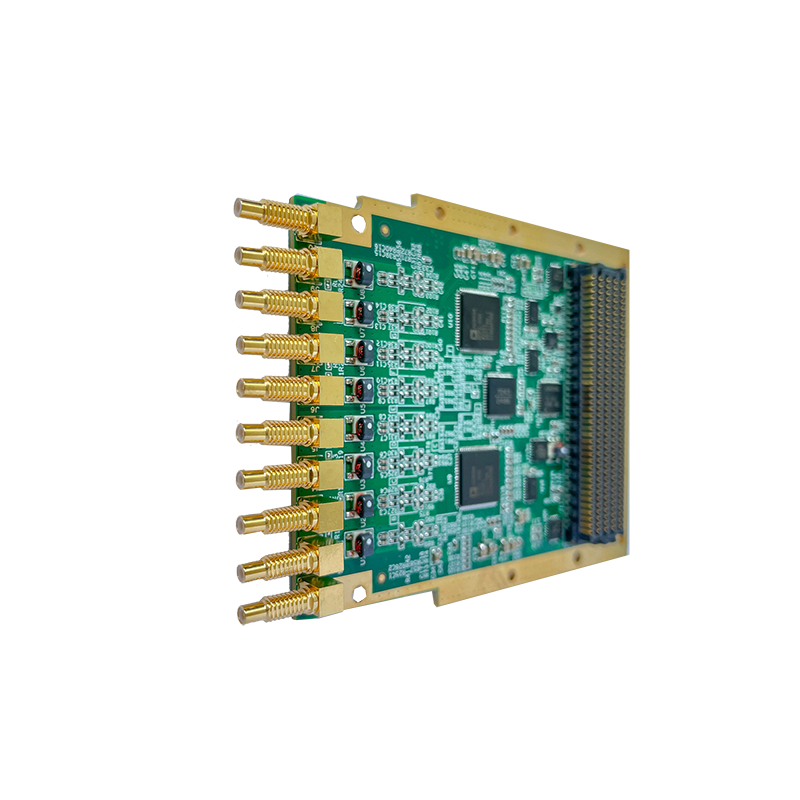

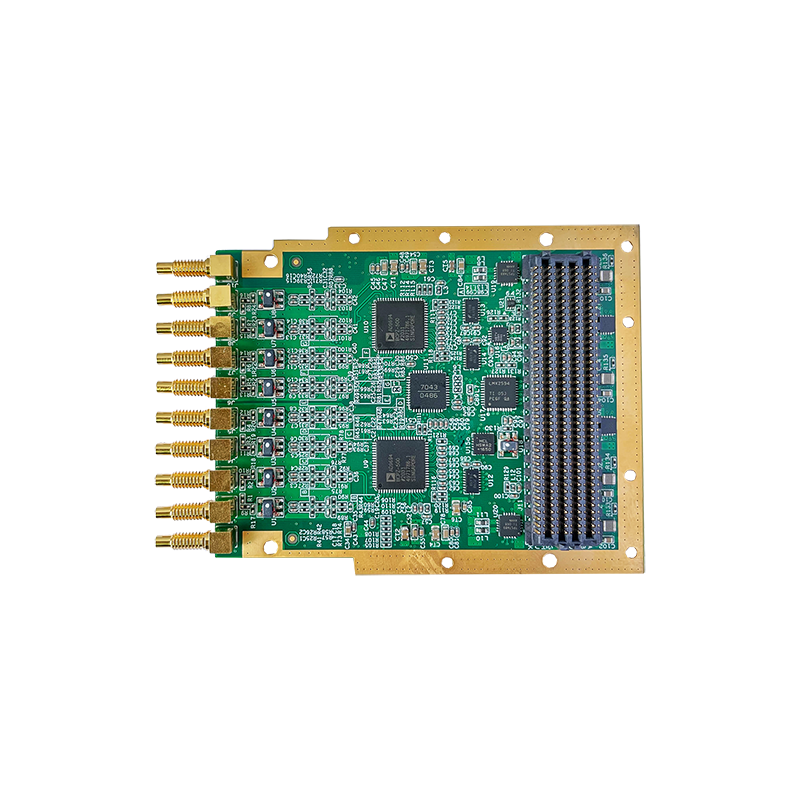

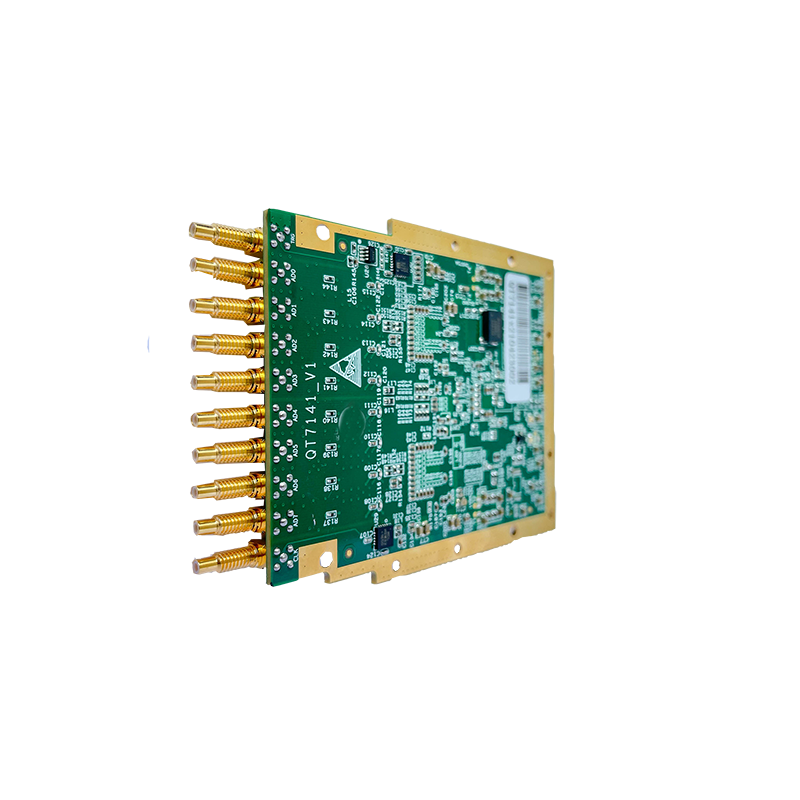

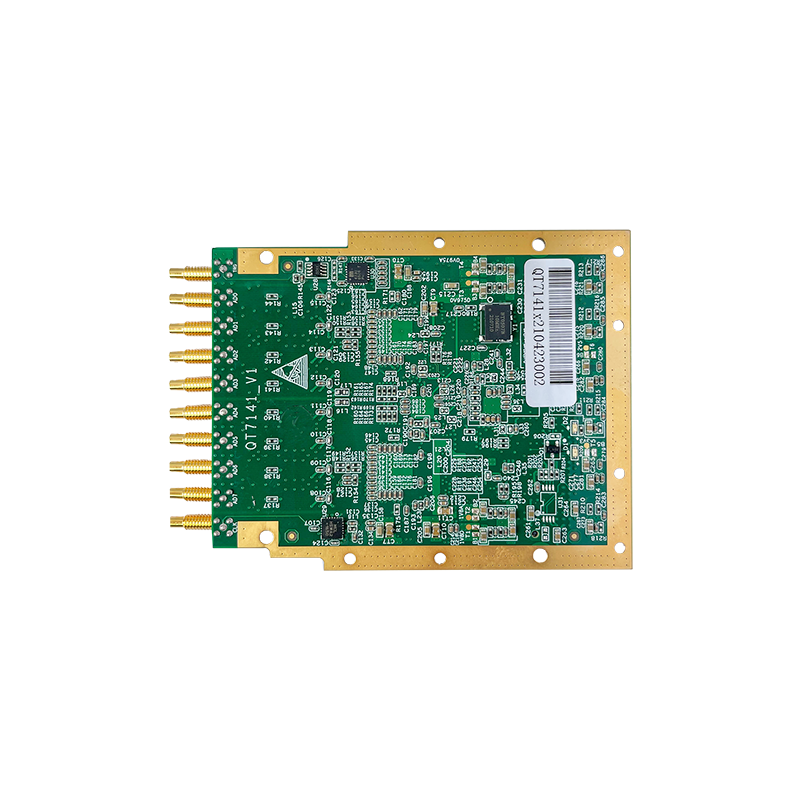

QT7141是一款多通道、高分辨率、高采样率的ADC FMC子板。它提供4/8路14位500MS/s的A/D通道，全功率模拟-3dB输入带宽可达1.4GHz。本产品是基于ADI公司AD9694BCPZ-500模数转换芯片而设计。板卡支持外部同步/触发输入；时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式，时钟选择可通过2个FPGA提供的控制信号实现。
主要规格
l 10个SSMC的连接器，其中8个分别为模拟信号输入1~8；一个是外部参考/采样输入信号（CLK）；一个为触发/同步输入 (TRG)
l 板载2颗状态指示LED
l 采样频率：14bit，4/8通道500MS/s
l 带宽：全功率模拟带宽（-3 dB）1.4GHz
l JESD204B 标准数字接口
l 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性
l 散热方式：风冷或导冷
l 板载温度传感器芯片
l AC耦合输入
l 时钟选择灵活：内部时钟、外部时钟选择可由载板控制
l HPC高引脚数连接器
l 工作温度：商业级0℃～ +55℃ ，工业级 -20℃～ +65℃
