简介

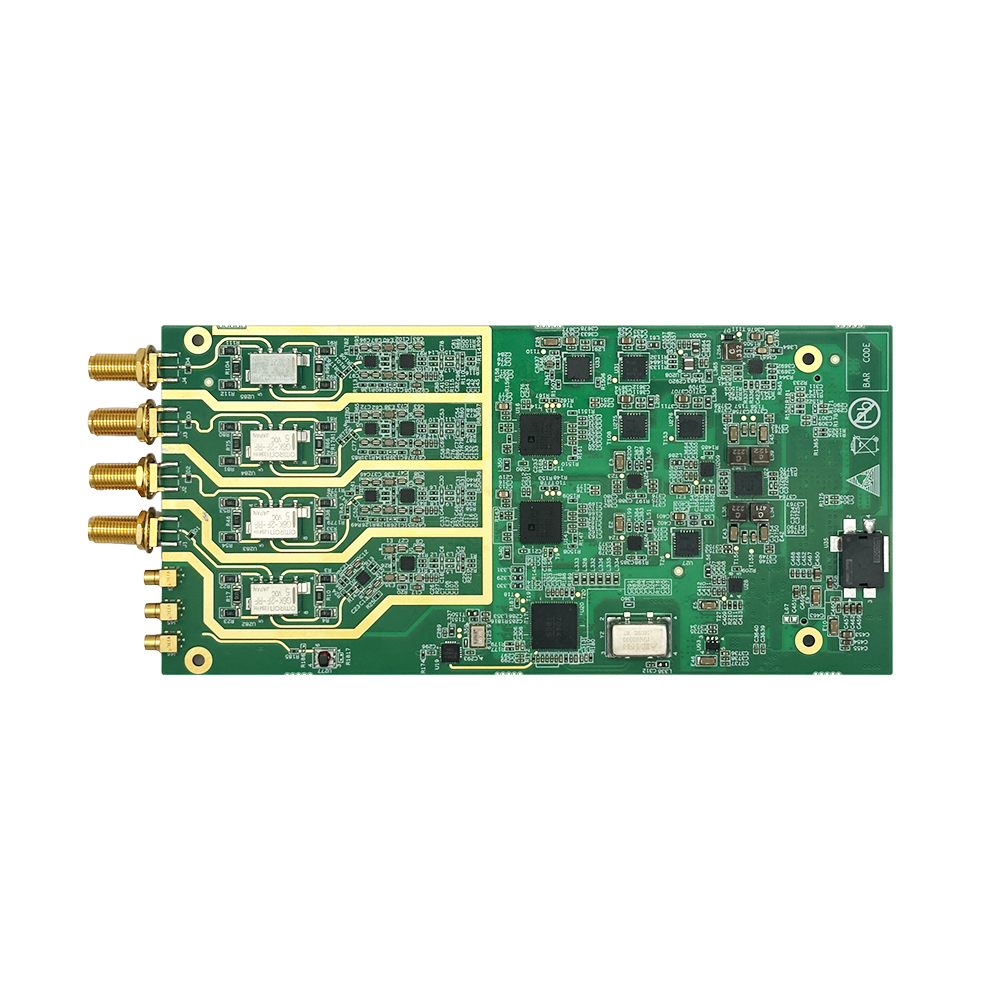

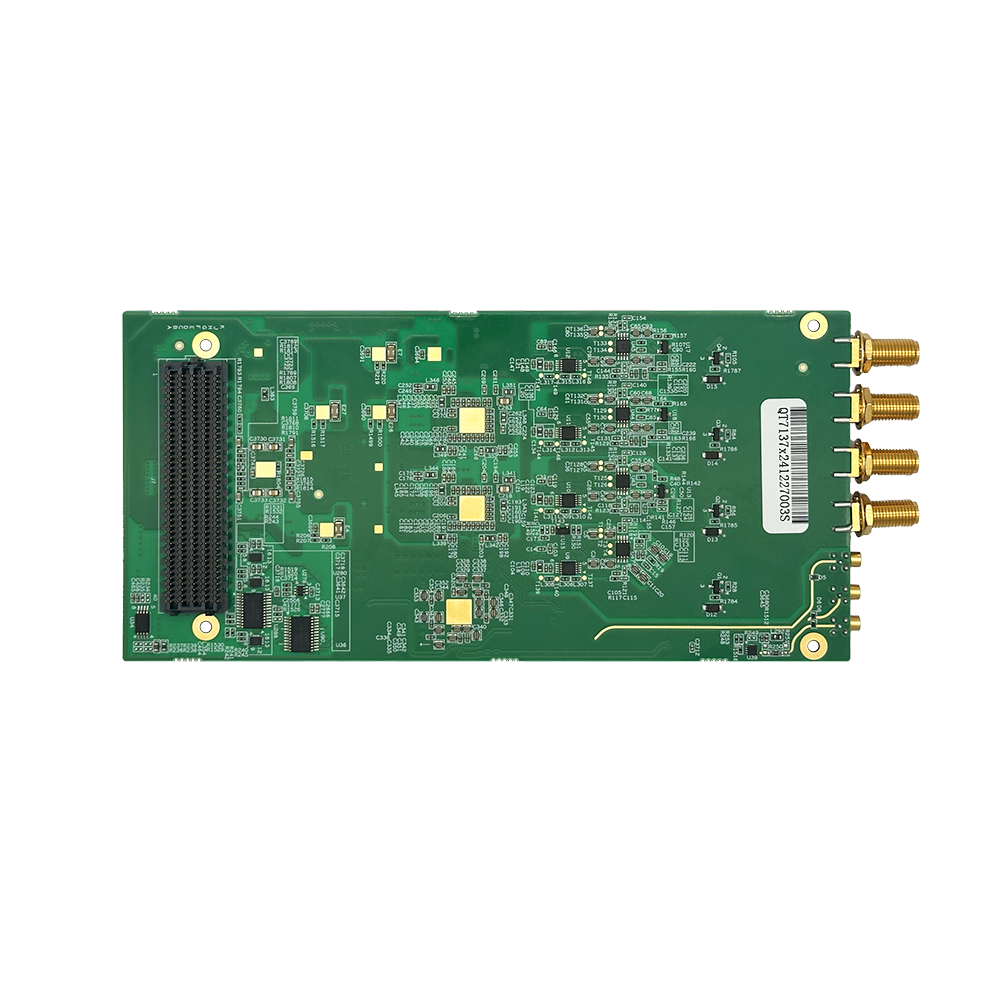

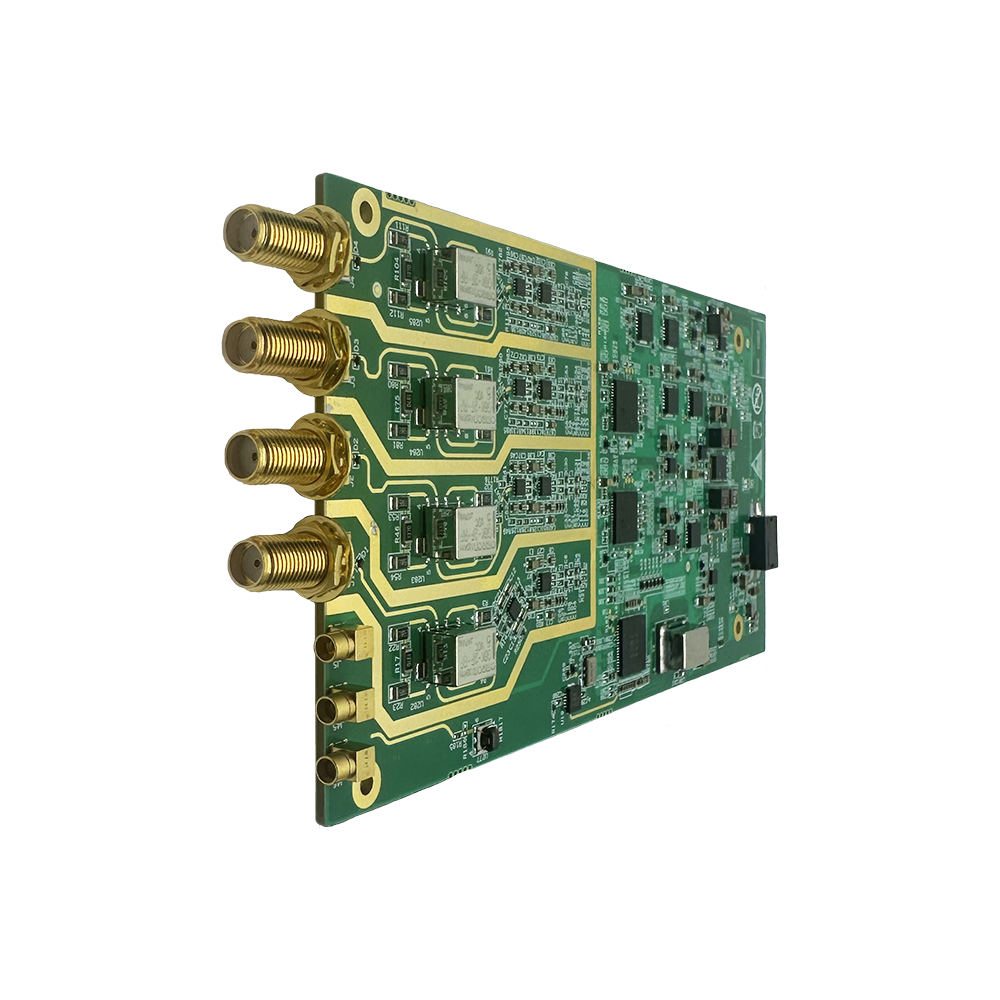

QT7137DC是一款高分辨率、高采样率的ADC FMC子板。其FMC接口的电气设计依据FMC标准(ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。它提供14bit 4通道1000MS/s的AD采样率，DC耦合。本产品是基于ADI公司的高速模数转换器芯片AD9680-1250而设计。板卡支持外部触发输入；时钟模式支持内部参考时钟、外部参考时钟和外部采样时钟三种，时钟模式选择可通过时钟芯片HMC7044选择。

主要规格

l 7个射频连接器，其中4个模拟信号输入通道为SMA形式；另外三个为SSMP形式，其中一个为外部参考时钟输入(REF)；一个为外部采样时钟输入(CLK)；一个为外部触发信号输入(TRI)

l 采样频率：14bit 4通道 1000MS/s

l 模拟输入带宽：500MHz

l JESD204B子类1 标准数字接口

l FMC接口定义完全符合Vita57.1规范，提高了子卡的通用性和适配性

l 散热方式：风导冷

l DC耦合输入

l 时钟选择灵活：内参考、外参考和外采样时钟可由载板控制选择

l HPC高引脚数连接器

l 尺寸：160.9 x 78.2mm

l 工作温度：商业级0~55℃；工业级-20℃~65℃

l 存储温度：商业级0~70℃；工业级-40℃~85℃
