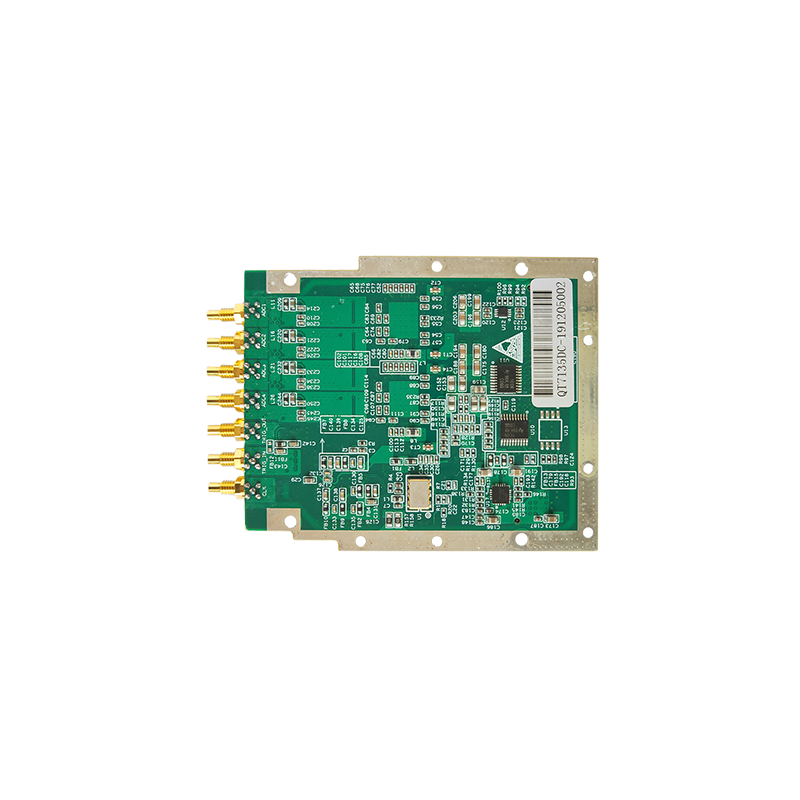

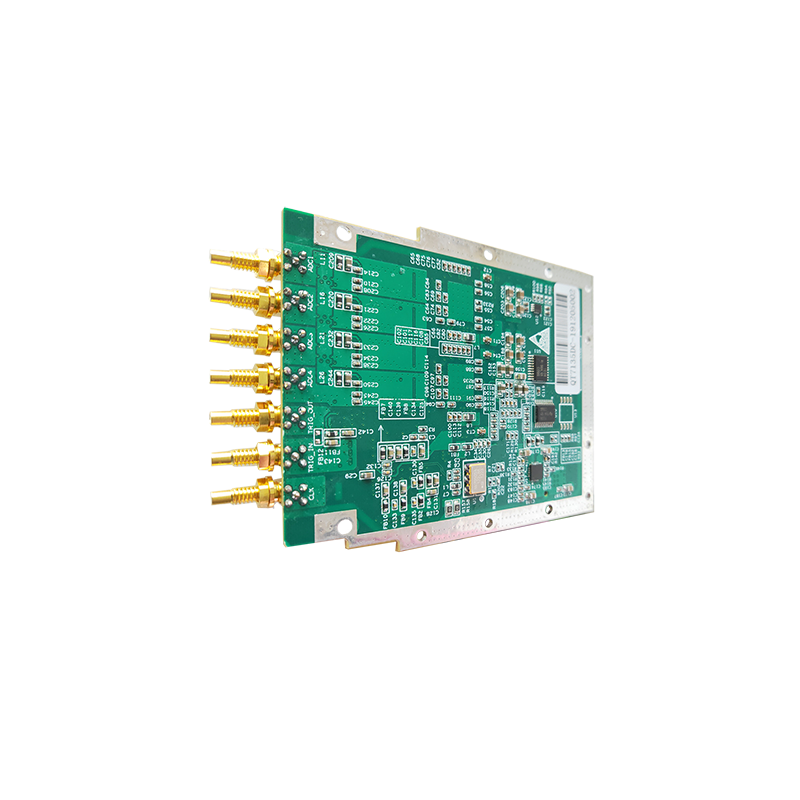

QT7135DC-FMC AD子卡
具备4路高速1G/500MS/s采样16bit ADC通道;模拟输入带宽可达500MHz;支持外部同步触发输入和输出
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

QT7135DC是一款高分辨率、高采样率的ADCFMC子板。它提供4路16位1G/500MS/s的A/D通道,模拟输入带宽可达500MHz。本产品是基于TI公司ADS54J60模数转换芯片而设计。板卡支持外部同步触发输入和输出;时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式,时钟选择可通过SPI总线配置实现。

QT7135DC板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1),通过一个高密度连接器(HPC)连接至FPGA载板。前面板装配了7个SSMC同轴连接器。QT7135DC支持导冷结构,可适应于坤驰的多种FPGA载板,如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板,以进行高性能的算法计算。

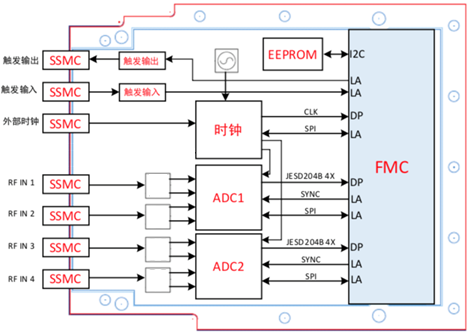

系统框图

>
