产品简介

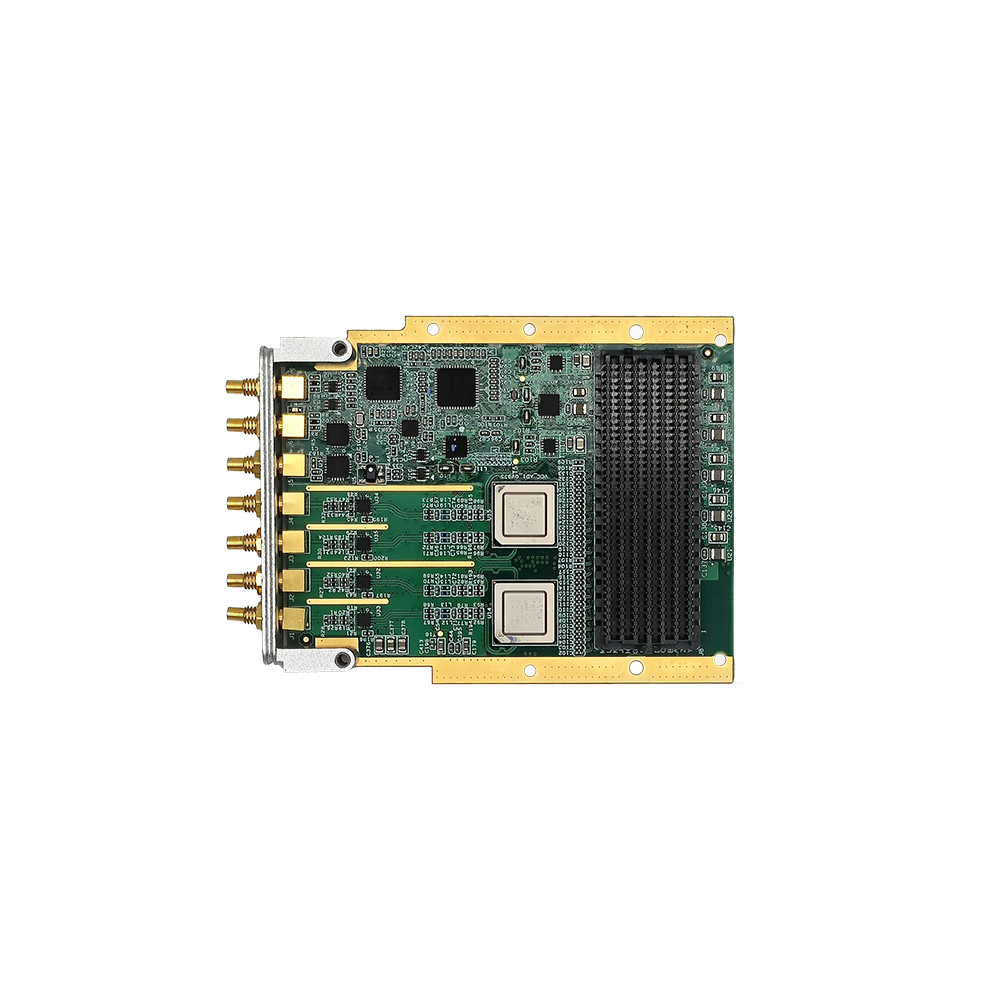

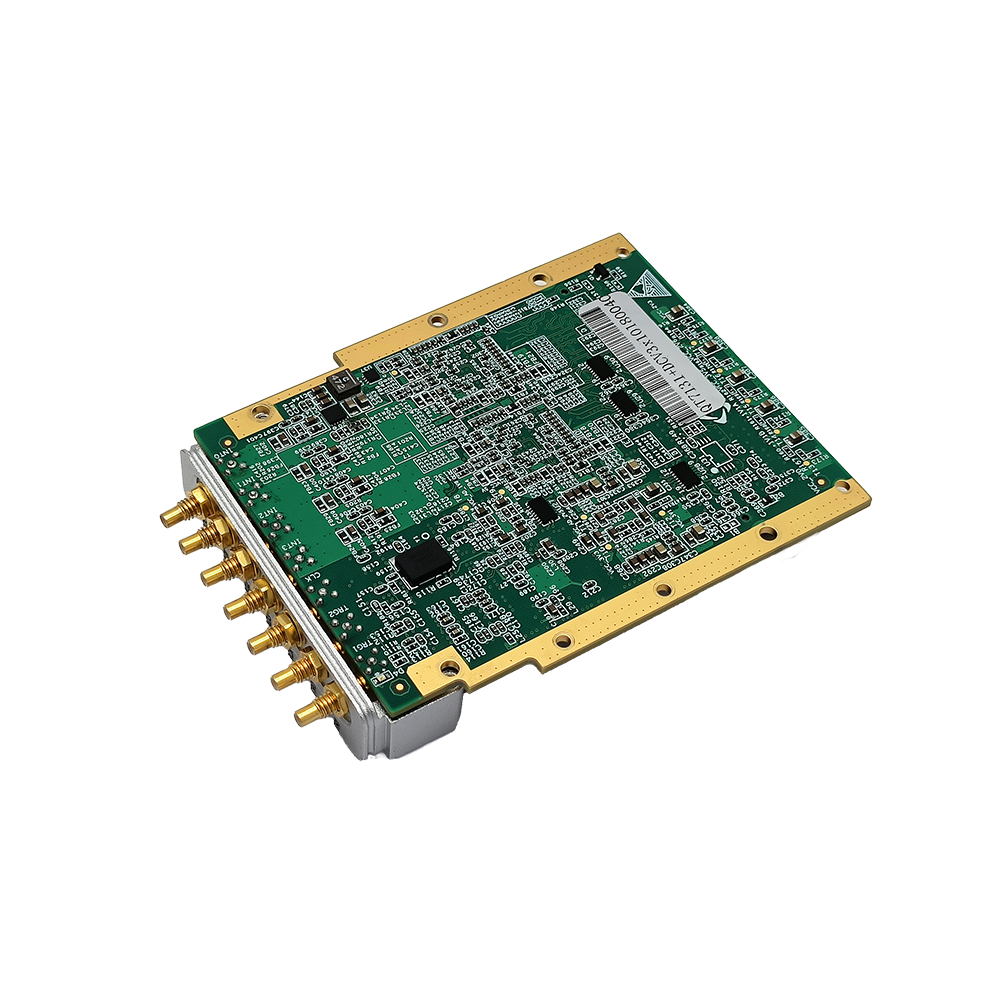

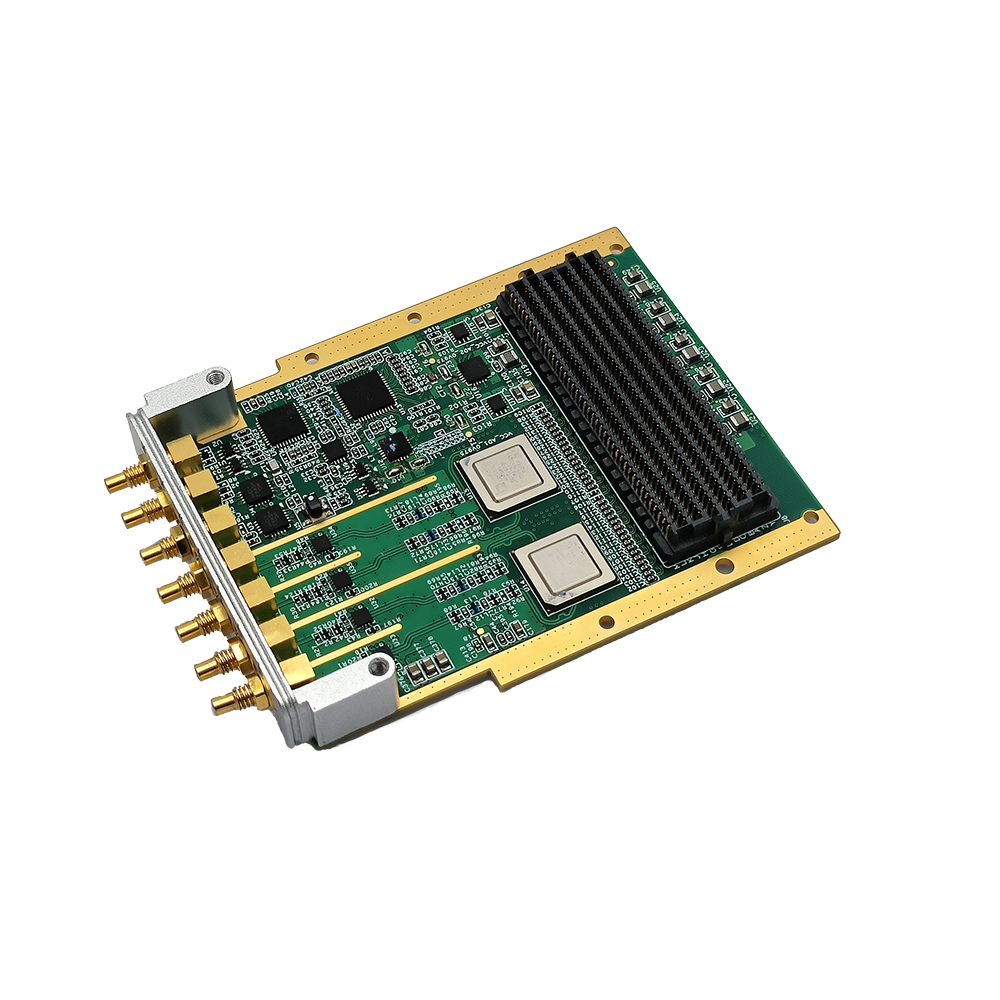

QT7131+是一款高分辨率、高采样率ADC FMC+子板。它提供4路14位 3.0/2.6/2.0GS/s A/D通道，全功率模拟输入带宽（-3dB）可达9GHz。QT7131+A为3.0GSPS采样率，QT7131+B为2.6GSPS采样率，QT7131+C为2.0GSPS采样率。板卡支持2路触发输入/输出；时钟源支持内参考、外参考、外时钟三种，可通过载板控制的GPIO实现时钟源选择。
QT7131+板卡的电气与机械设计依据FMC+标准(ANSI/VITA57.4)，通过一个高密度连接器（HSPC）连接至FPGA载板。前面板I/O装配7个SSMC同轴连接器。QT7131+设计兼容风冷和导冷，可适应于坤驰的多种FPGA载板，如QT7012、QT7024及Xilinx和Altera等通用载板，以进行高性能的算法计算。

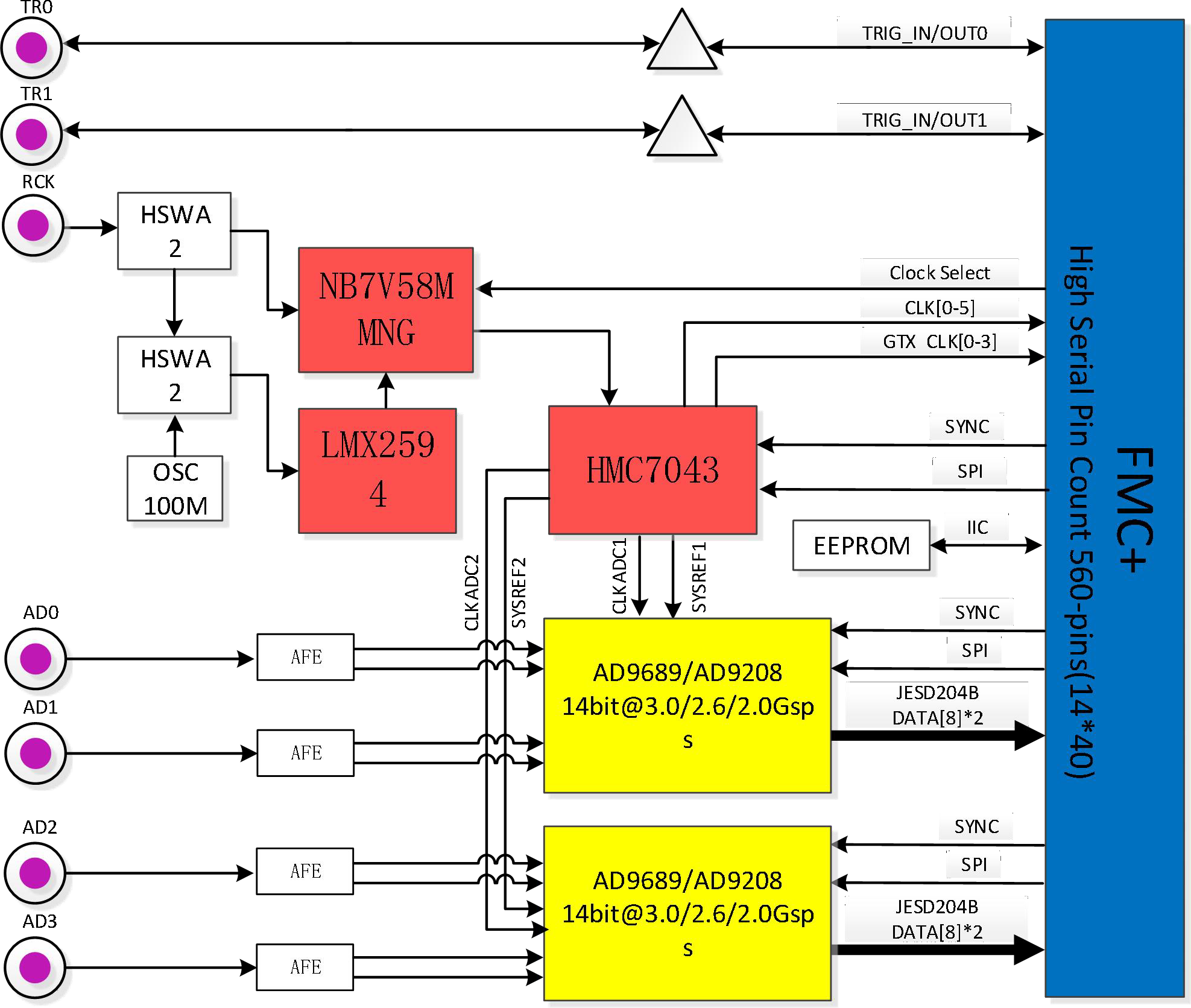

技术规格

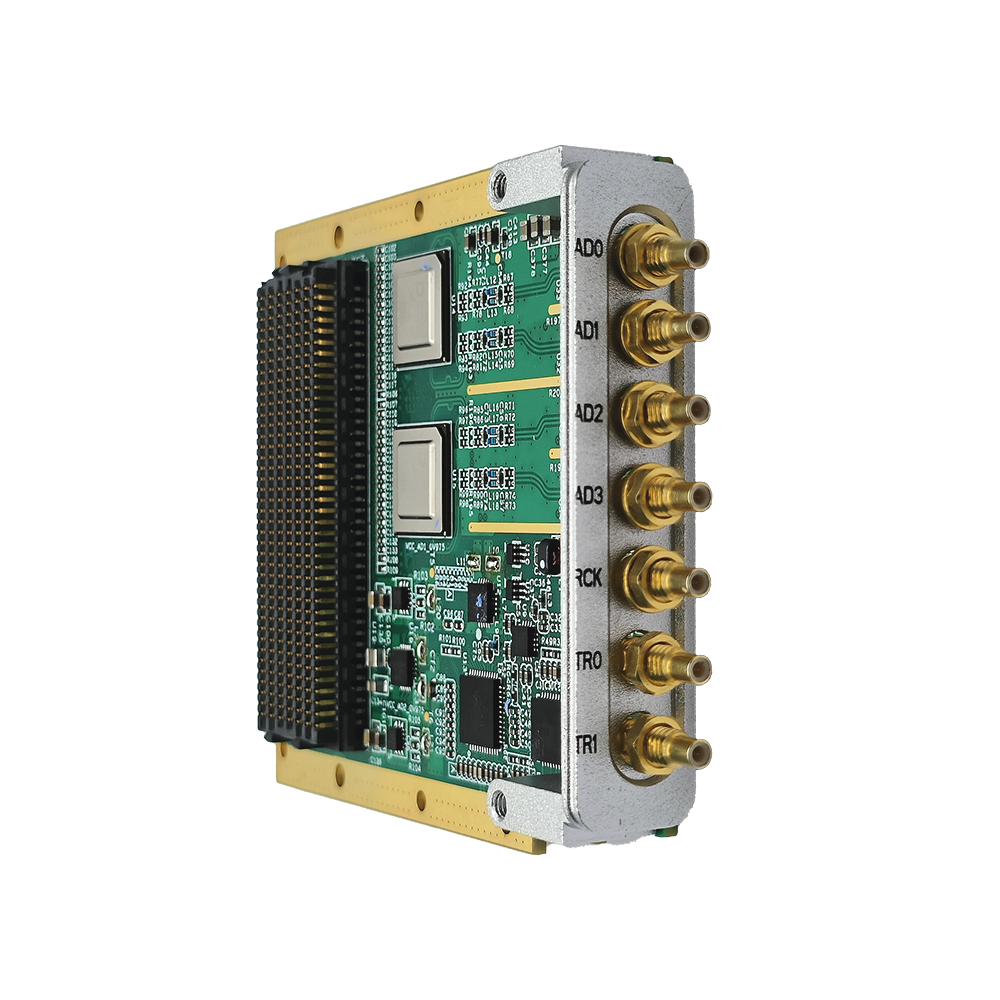

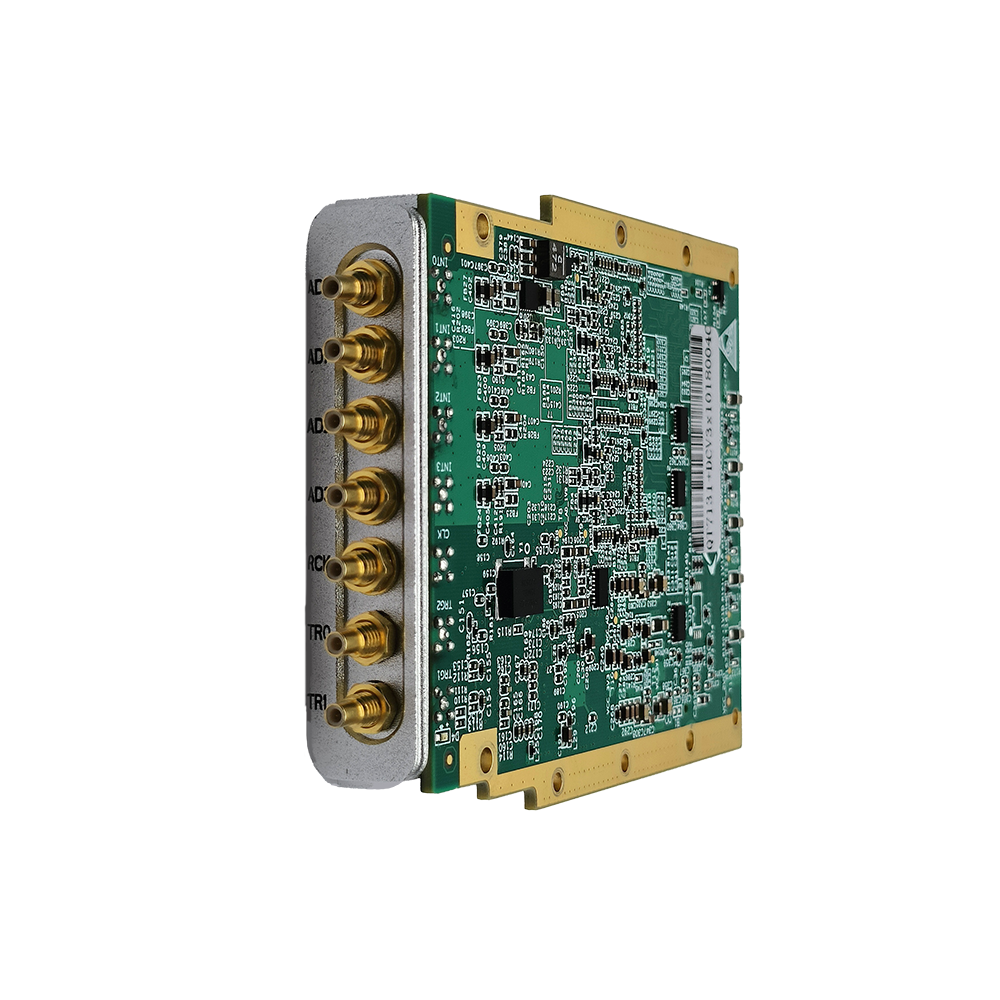

——7 个SSMC 的连接器，其中4 个分别为模拟信号输入通道AD0 到模拟信号输入通道AD3；一个为外部时钟输入(RCK)；2 个为触发输入/输出（TR0/1）；
——采样速率:
QT7131+A：4 通道14bit 3.0GS/s； QT7131+B：4 通道14bit 2.6GS/s； QT7131+C：4 通道14bit 2.0GS/s；
——DC 耦合输入
——输入带宽：全功率模拟输入带宽（-3 dB）：9GHz
——JESD204B 标准数字接口
——兼容 VITA57.4 规范
——兼容风冷或导冷
——内参考时钟、外参考时钟及外采样时钟
——HSPC 标准高速连接器
——工作温度：商业级 0℃～ +55℃ ，工业级 -20℃～ +65℃
应用领域
——软件无线电
——数字波束成形
——（雷达/声纳）电子战
——无线通信系统
——高速采集、回放系统
——测试测量仪器
其他支持
——提供 Verilog bit 文件
——JESD204B Core，可包括 BSP
主要规格与指标
|
模拟输入
|
模数转换器 ADC
|
|
(1)输入耦合方式:直流耦合; (2)ADC芯片数量:2片;
(3)全功率带宽 (-3 dB):9.0GHz; (4)满量程输入电压:
QT7131+A、1.13Vpp ~2.04Vpp，典型值1.7Vpp ;
QT7131+B/C、1.1Vpp ~2.0Vpp，典型值1.7Vpp ;
(5)输入阻抗:50 Ohm; (6)连接器: SSMC;
|
(1)单片集成双通道; (2)位数:14bit; (3)最大采样频率: QT7131+A：3.0GSPS;
QT7131+B：2.6GSPS;
|
|
|
|
|
|
|
QT7131+C：2.0GSPS;
|
|
时钟
|
触发
|
|
(1)支持内参考或外部参考:10 MHz@-6 ~ +6 dBm;
|
(1)触发输入:
|
|
|
3.3V LVCMOS/LVTTL;
|
|
(2)支持外部采样时钟最高:3.0
GHz@-6 ~ +6 dBm;
|
(2)触发输出:
|
|
(3)输入阻抗:50 Ohm;
|
3.3V LVCMOS或LVTTL;
|
|
(4)耦合方式:交流耦合;
|
(3)最大频率:200MHz;
|
|
(5)连接器:SSMC;
|
(4)连接器:SSMC;
|
|
FMC+ 接口
|
功耗
|
|
(1)支持HSPC:
|
(1)+12V: 0.8 A max; (2)+3.3V：0.01Amax; (3)+3.3Vaux: NC (4)VADJ：0.15 A max
|
|
ASP-188588-01;
|
|
(2)DP:DP_M2C (0:15)；
|
|
(3)LA(0:33):
|
|
LVDS/LVCMOS 1.8V或2.5V;
|
|
(4)GBTCLK(0:3)，CLK(0:1)
|
|
(5)ADC输出兼容JESD204B子类1;
|
