简介

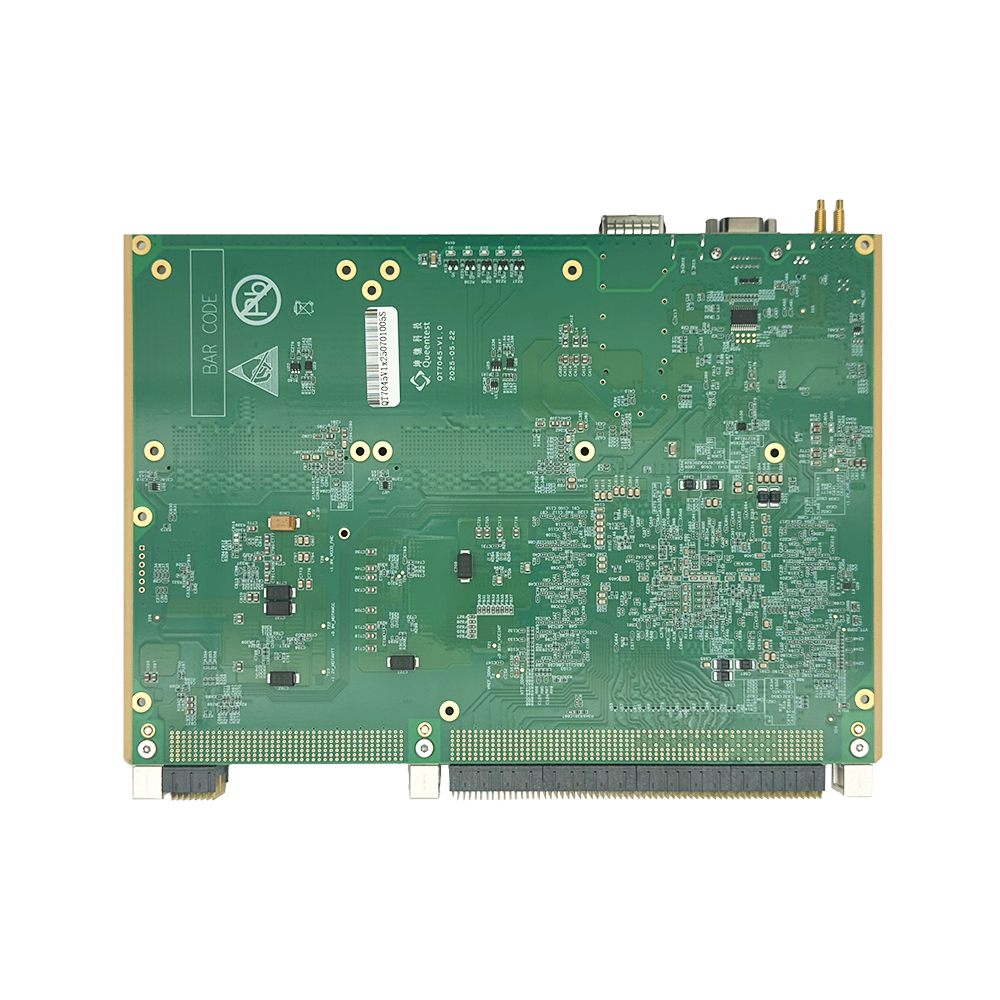

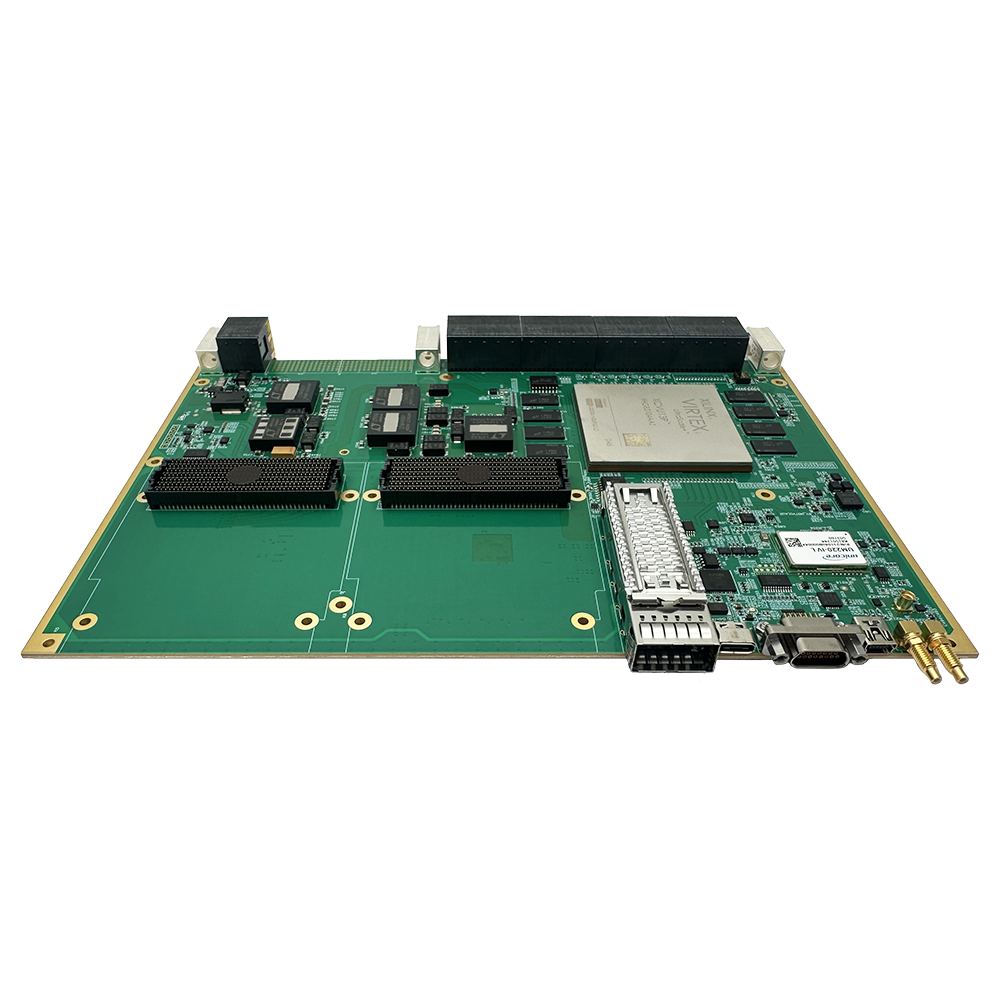

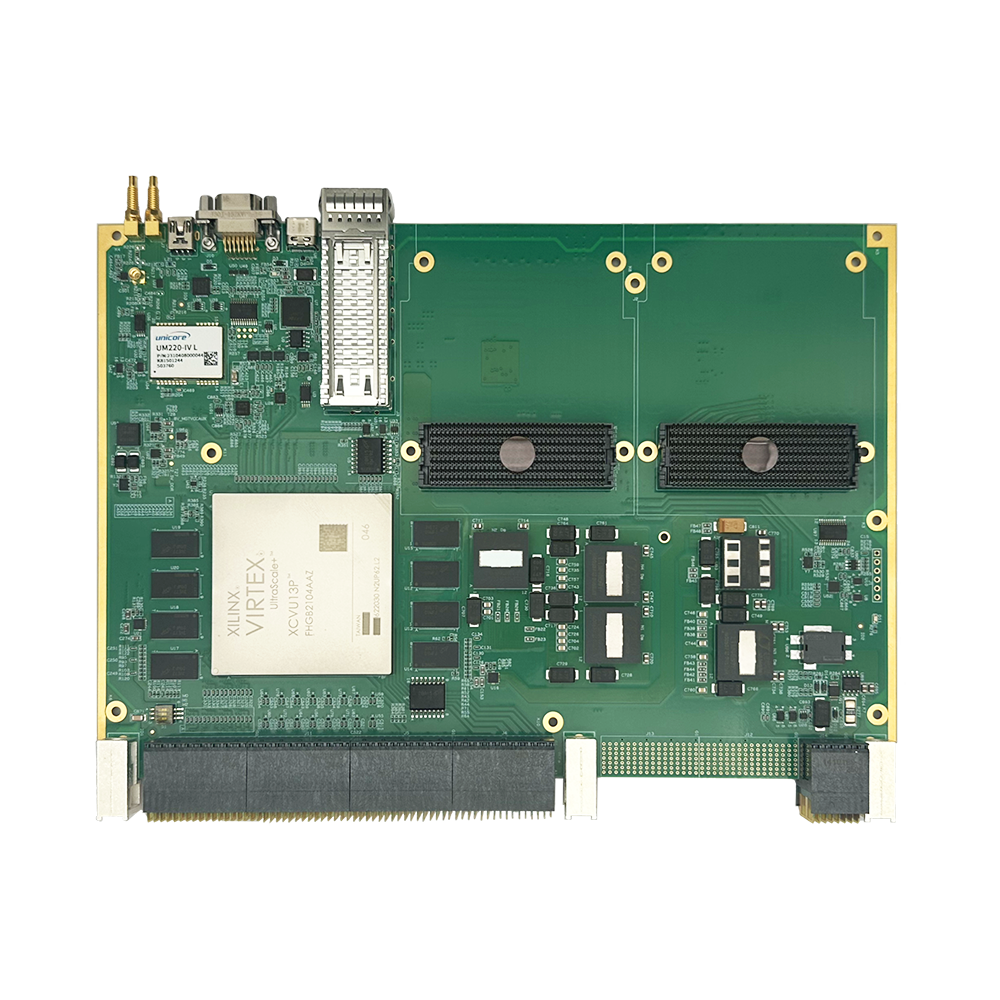

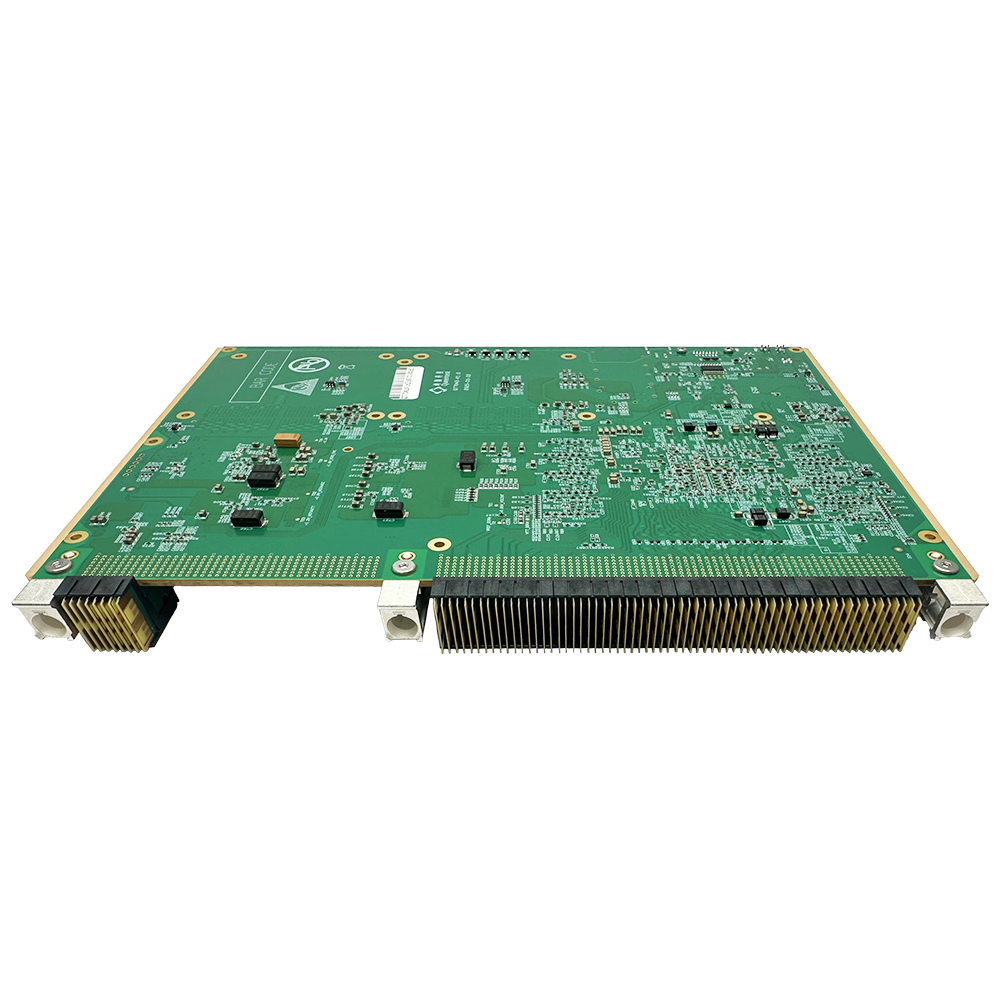

QT7045是一款高性能的6U VPX载板。板卡选用高性价比的Xilinx的Virtex UltraScale+ 系列中XCVU13P-2FHGB2104I作为处理芯片，搭配2颗1Gb的加载QSPI Flash和2组每组4颗16bit的DDR4颗粒，总容量达到8GB。载板支持GPS信号和外触发信号输入，PPS信号输出，并对外提供1个100G的QSFP28光纤接口，1个TYPE-C形式的JTAG接口和1个TYPE-C形式的UART接口。另外，还通过P6对外提供4路SRIO*2的高速通道，P5接口提供一路x16的PCIE3.0高速通道。

技术规格

• 主芯片XCVU13P-2FHGB2104（管脚兼容VU9P、VU11P等相同管脚）；

• 搭配2组每组4颗16bit的DDR4颗粒，总容量达到8GB；

• 2颗1Gb 4bit的QSPI Flash；

• 支持2个HSPC形式的FMC+接口，一个为全功能，一个不具备HA和HB BANK；

• 载板2个SSMC接口，分别支持TRI外触发和GPS信号输入；1个MMCX接口，支持PPS输出；

• 支持一个TYPE-C形式的JTAG调试口；

• 支持一个Mini B形式的UART串口；

• 板载温度传感器电路，支持温度监控；

• 一个J30J接口，可支持13路标准GPIO信号；

• VPX接口P6提供4路SRIO*2，P5提供一路PCIE3.0x16；

• 1个100G的QSFP28光纤接口；
