简介

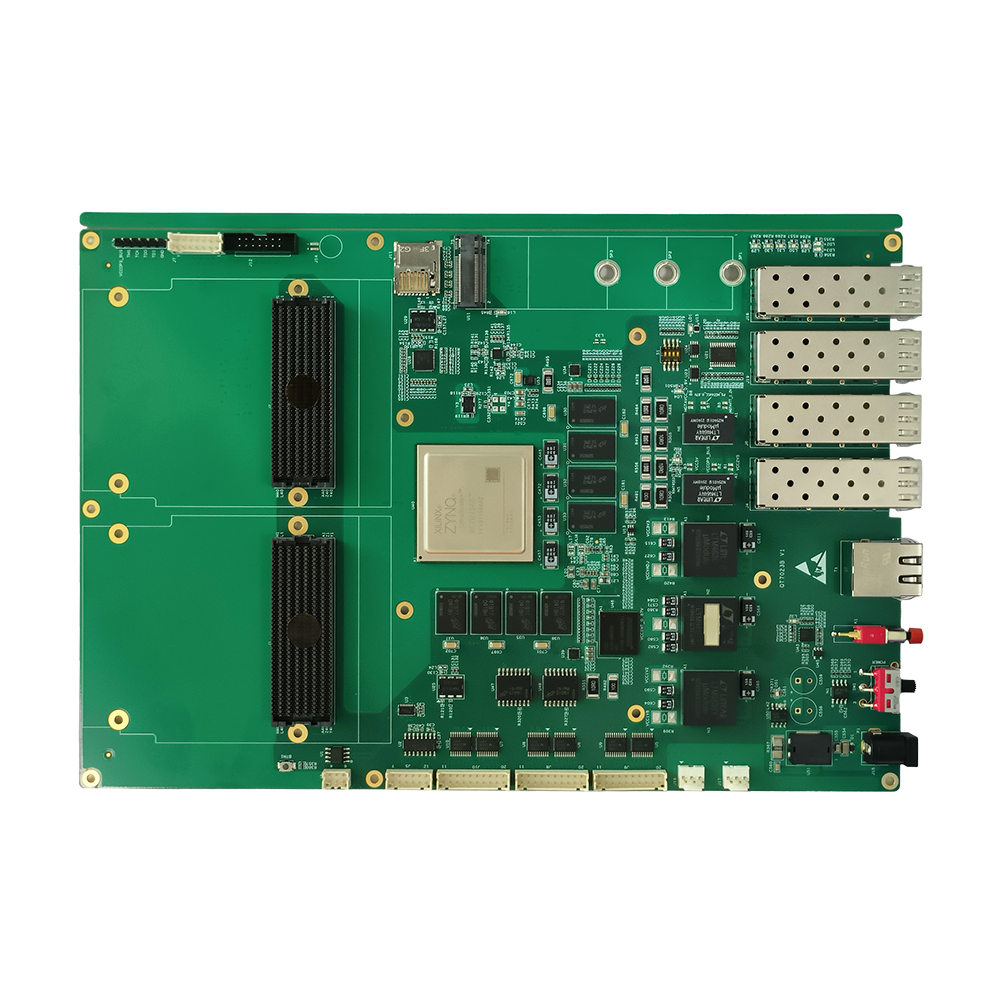

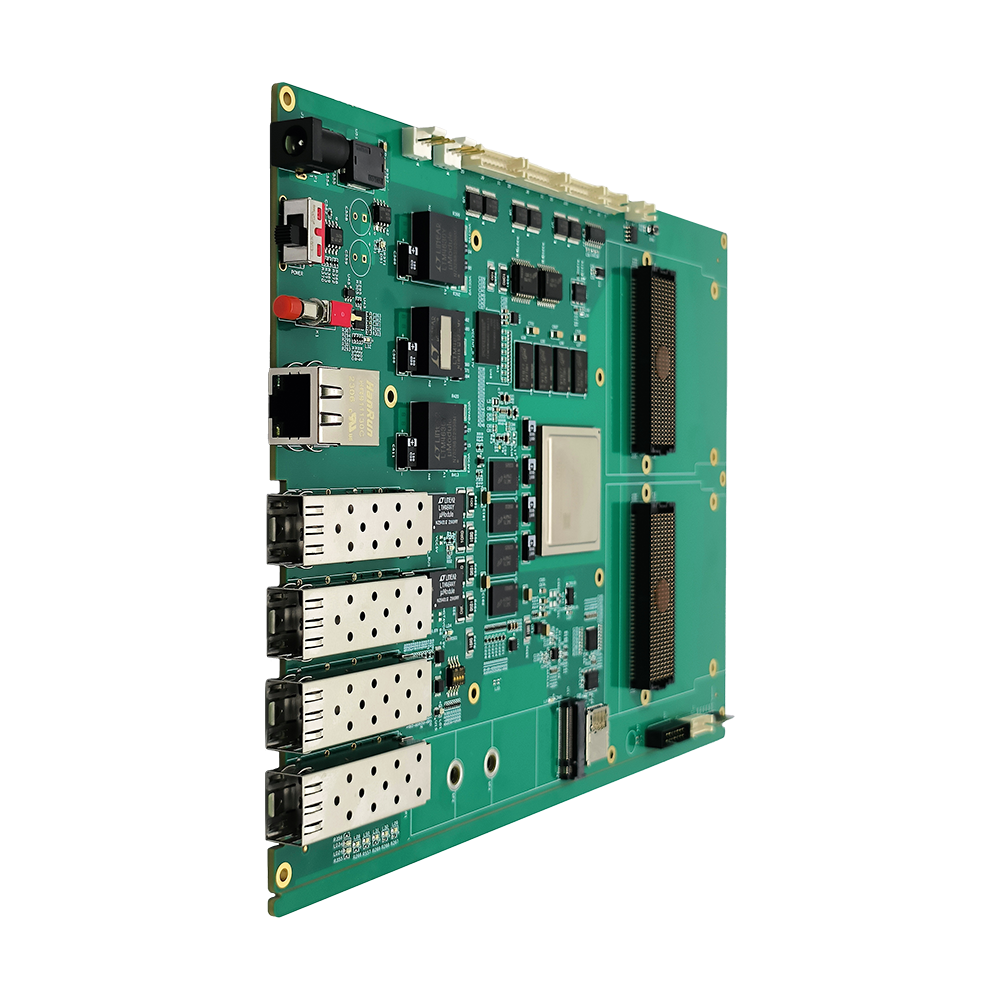

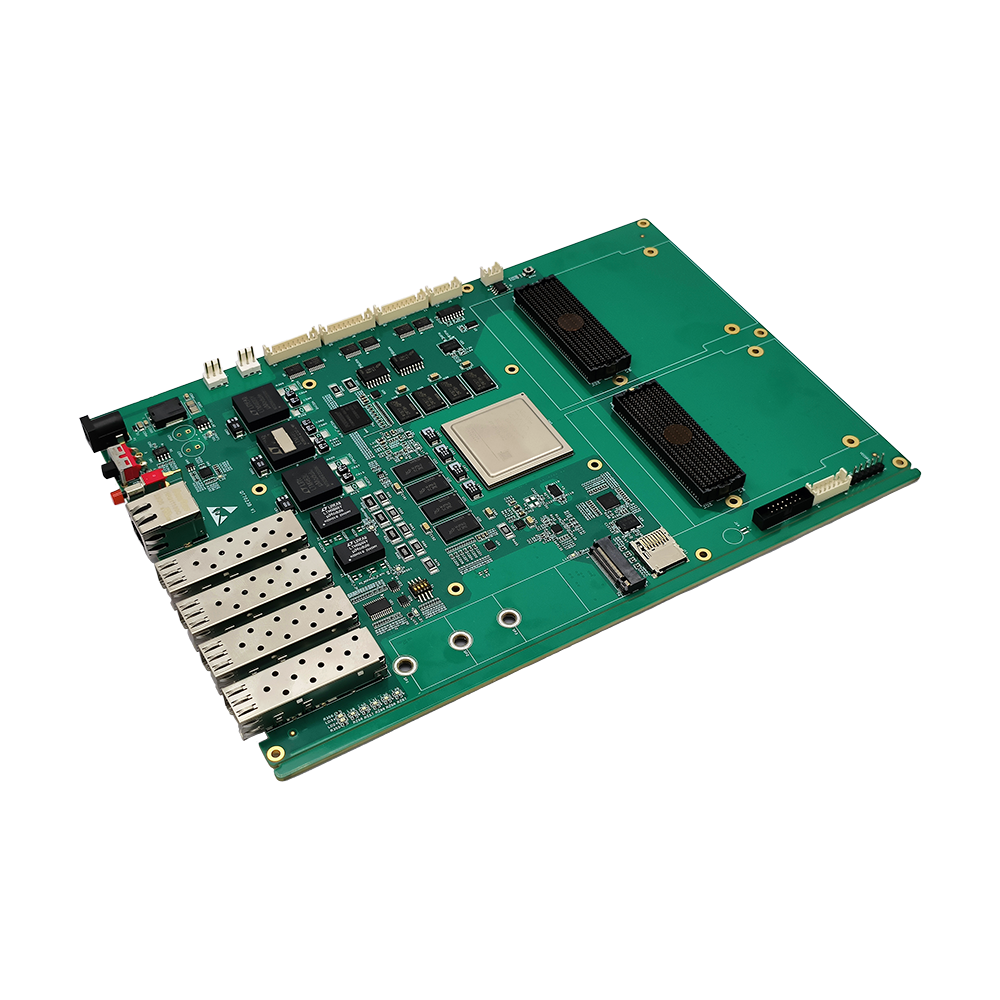

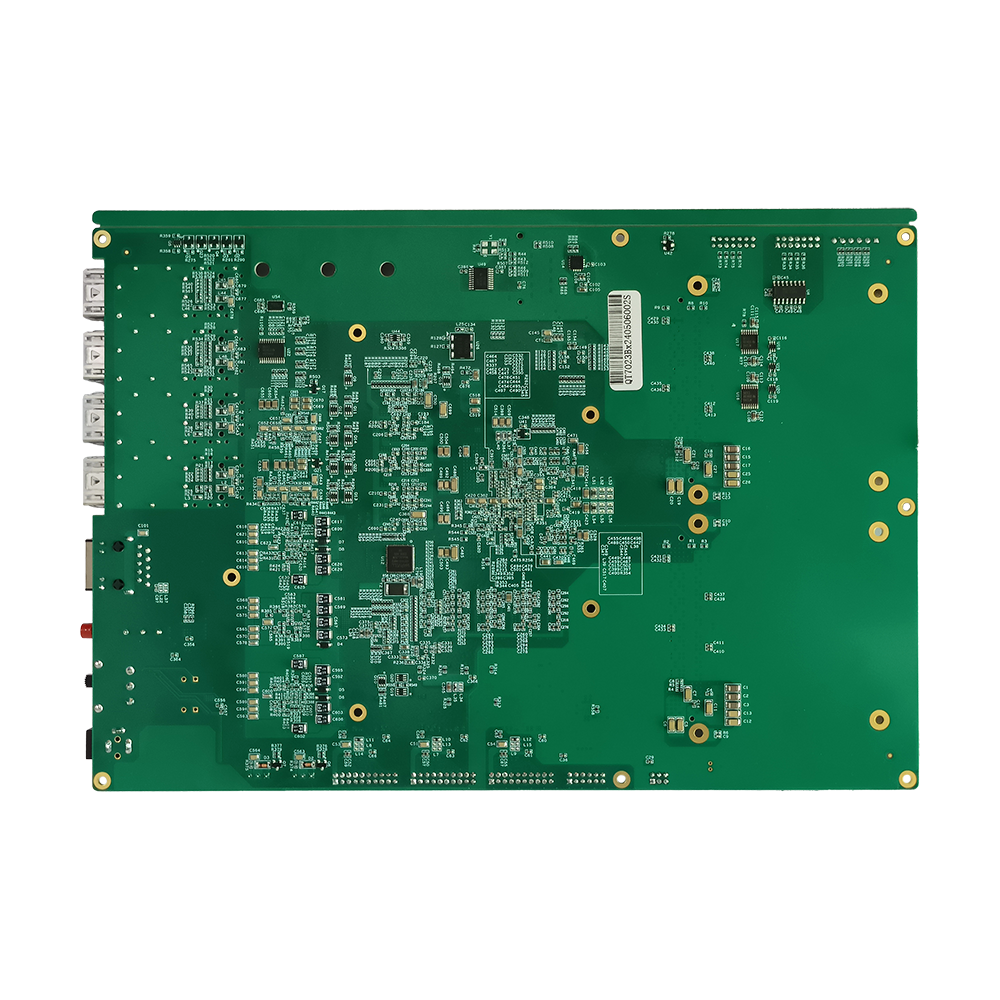

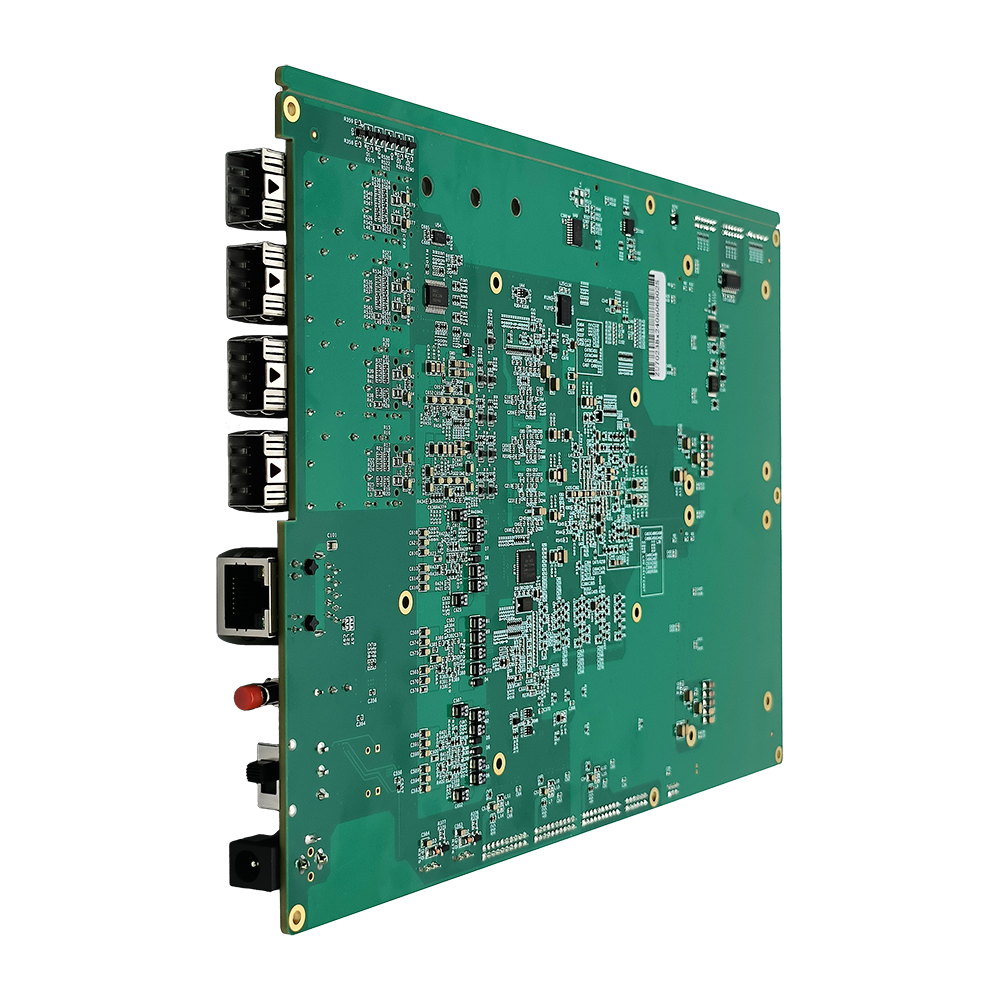

QT7023B是一款基于XCZU15EG的高性能双FMC+载板，选用 Xilinx Zynq UltraScale+ MPSoC 系列的XCZU15EG-FFVB1156作为主控芯片。其PS端搭配了4颗16位1GB容量的DDR4颗粒，PL端搭配了4颗8位1GB容量的DDR4颗粒，使得板卡缓存总容量达到8GB。PS端还搭配了2颗4bit的QSPI FLASH组配成8bit加载程序。与此同时，板卡不仅支持温度监控，还通过多颗LED对外指示板卡状态。

技术规格

• 主控默认为UltraScale+ MPSoC 系列的XCZU15EG-2FFVB1156I；

• PS端搭配4颗16bit/1GB的DDR4颗粒，PL端搭配4颗8bit/1GB的DDR4颗粒；

• PS端搭配2颗512Mb/4bit的QSPI Flash组配成8bit加载程序：

• 板载一个64GB的eMMC芯片；

• 1个支持NVME的M.2接口；

• 多种形式的通讯接口，包括：

1) 3个JTAG接口：

2) 1路千兆网接口；

3) PL 3路RS232和1路RS422接口；

4) PS 1路RS232接口；

• PL对外扩展48路GPIO通道；

• 4个SFP+光纤接口；

• 2个HSPC形式的FMC+扩展连接器；

• PS端扩展一个Micro SD卡接口；

• 板载温度传感器芯片；

• 12V独立电源输入接口；

• 尺寸：170mm*250mm；

• 工作温度：商业级0 ~ +55℃；工业级-20℃ ~ +65℃
