产品简介

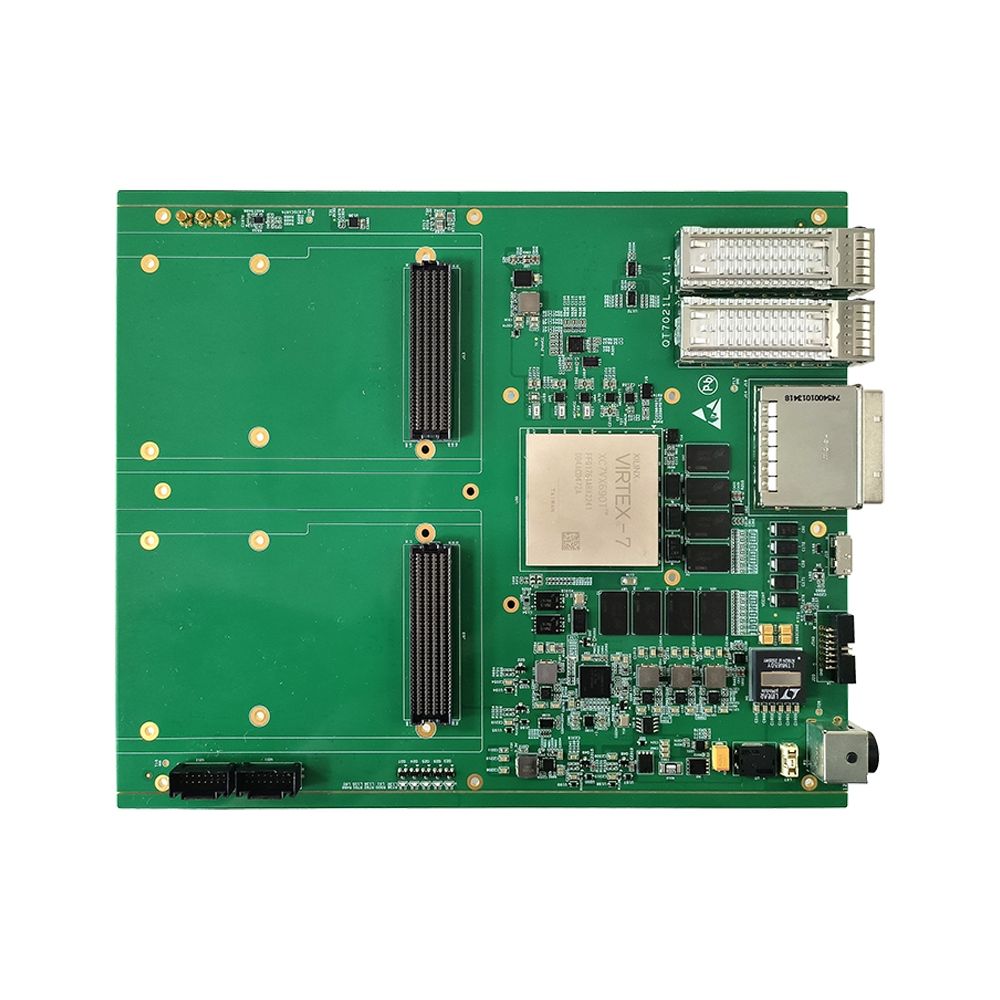

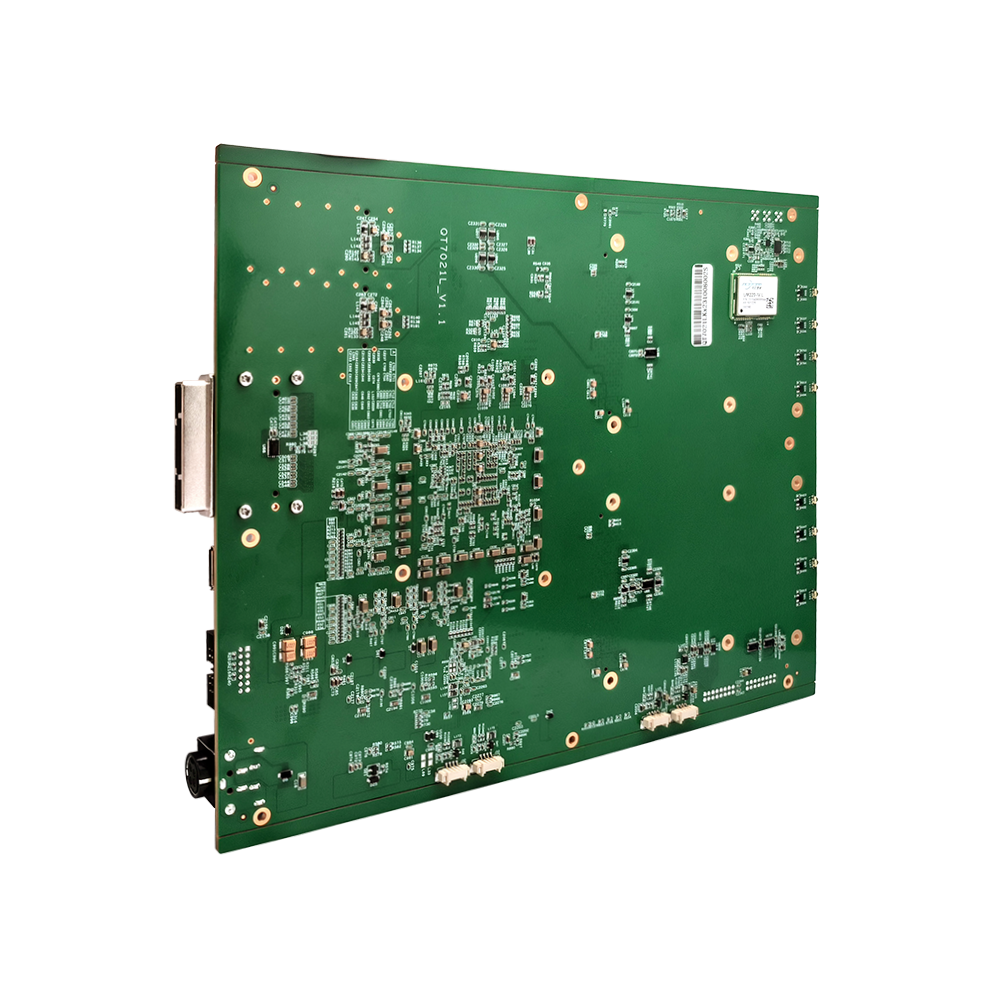

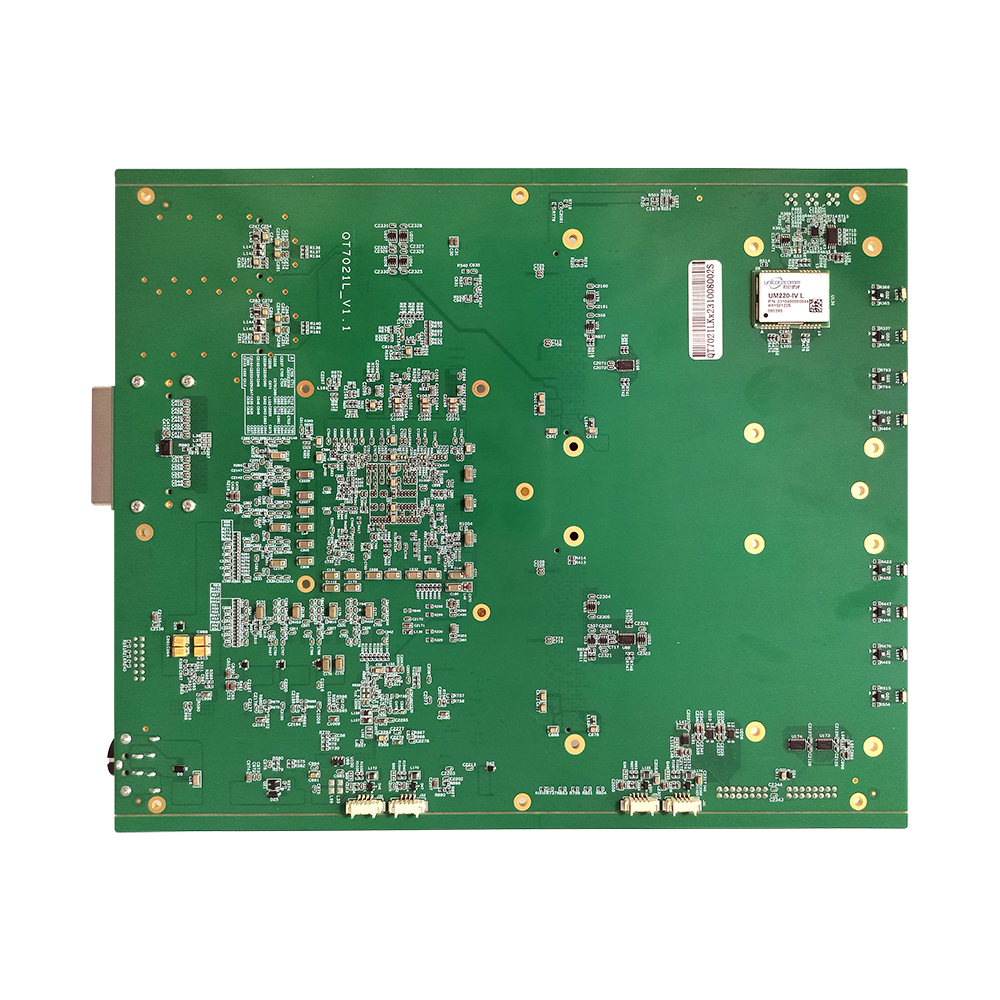

QT7021L 板卡是一款高性能载板。主控芯片为1 颗Xilinx 公司Virtex-7 系列家族中的XC7V690T-2FFG1761I，XC7VX690T-2FFG1761I 搭配2 组4 颗16bit/512Mb 的DDR3-1866 SDRAM，还搭配了1 颗256Mb 的SPI Flash，硬件预留1 颗SPI Flash 作为存储；板卡还支持其他各种丰富的接口，一个UART 接口，1 个2*7 官方标准的JTAG 接口，2 个QSFP+的光纤口，1 个13 路3.3V标准GPIO 接口，1 个MMCX 形式的GPIO，1 个MMCX 形式的GPS 天线接口，1 个MMCX 形式的1PPS 输出接口和1 个Micro-B 形式的USB3.0。还有一个高速扩展口，可以支持PCIe 3.0x8 的信号扩展。
QT7021L 板卡还提供2 个400Pin（40*10）的HPC 连接器（ASP-134486-01）作为标准FMC接口，该连接器符ANSI/VITA 57.1 标准，每路可提供84 对高速差分线（含4 对差分时钟线）、10 组共20 对超高速DP 差分对及2 对超高速差分时钟线。客户可以根据应用需求灵活地匹配各种FMC 子卡，比如ADC 子卡、DAC 子卡以及光纤子卡等。

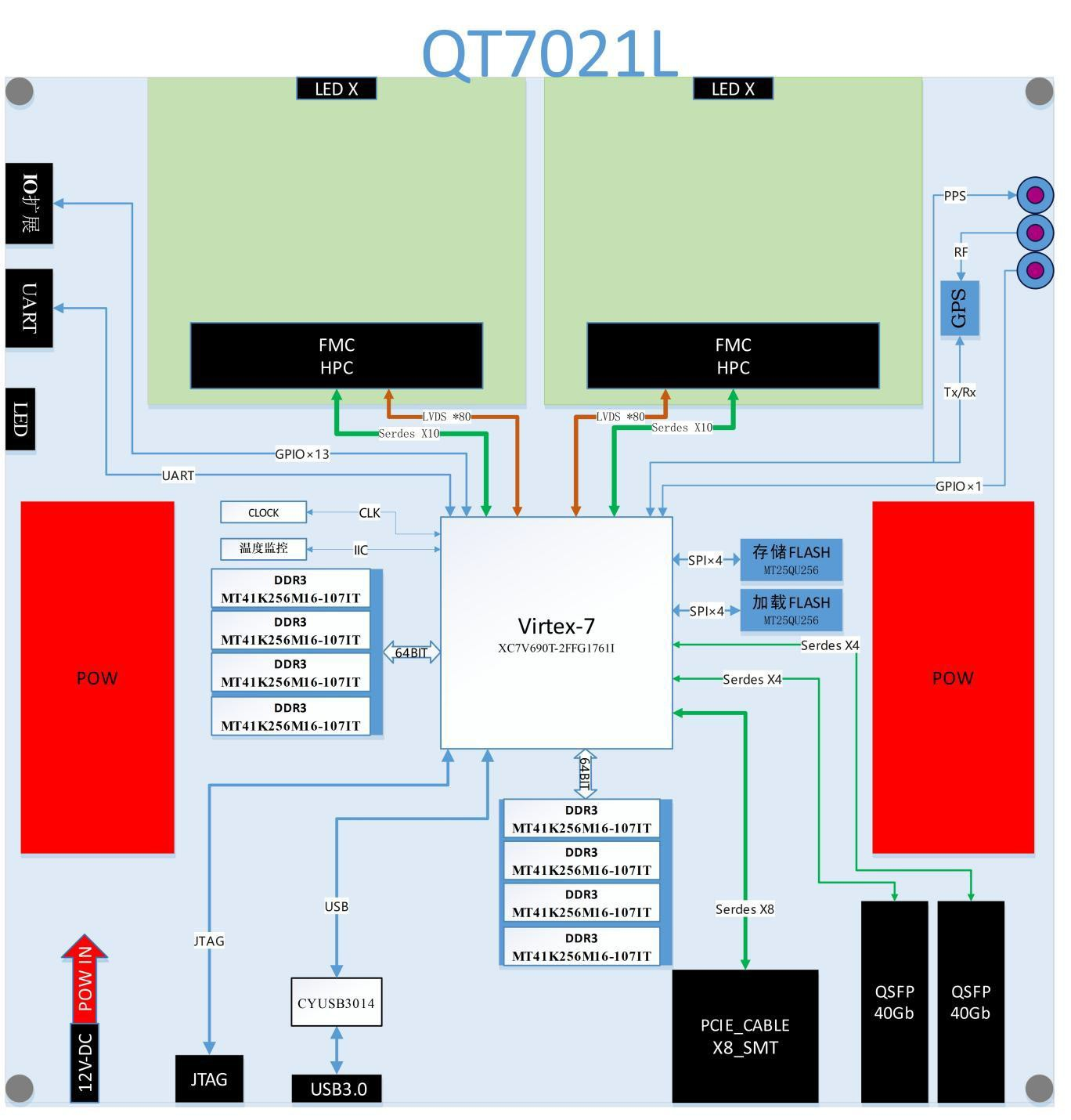

系统框架
技术规格
——主控芯片：
XC7VX690T-2FFG1761I
——存储器：
1) XC7VX690T 搭配2 组每组4 颗16bit /512MB 的DDR3-1866 的SDRAM，还搭配了1 颗256Mb 的加载程序用的SPI Flash，硬件预留1 颗SPI Flash 作为存储；
2) 支持SPI Flash 加载程序；
3) 支持EEPROM 存储信息；
——通信和网络：
1) 支持UART 串口通信；
2) 支持2*7 排针形式的JTAG 调试口；
3) 支持SPI 和IIC；
4) 支持选择SPI/JTAG 模式配置加载程序；
——外设接口：
1) 2 个QSFP+接口；
——I/O 扩展：
1) 2 个全功能的HPC 形式的FMC 扩展连接器；
—160 个单端或80 个差分（34 对LA、24 对HA 和22 对HB）用户自定义引脚；
—高速引脚：支持10 个lane；
—支持JTAG；
2) 1 个IO 连接器：
—支持13 路标准GPIO；
3) 3 个MMCX 形式连接器：
—1 个MMCX 形式的GPIO；
—1 个MMCX 形式的GPS 天线接口；
—1 个MMCX 形式的1PPS 输出接口；
4) 1 个iPass 高速扩展口：
—能支持PCIe3.0 x8；
——控制&监控：
1) 多个LED 指示灯；
2) 温度和功耗监控；
——散热：
1) 提供12V 风扇散热；
2) 风扇转速可控；
——供电：
1) 标配12V 直流电源模块；
——工作温度范围：
1) 商业级0 ~ +55℃；
2) 工业级-20℃~ +65℃。
——物理特性：
1) 尺寸：190mm x 240mm
2) 重量：约405g
应用领域
——软件无线电
——FPGA信号处理
——雷达图像处理
——卫星通信系统
——图象与视频处理
——基带通信接收
——多通道数字接收
软件支持
——支持 DDR3 接口 IP 的例程
——支持 Windows/Linux 驱动
——FMC 支持高速 ADC、DAC 和光纤等子卡，并提供相应软件代码
