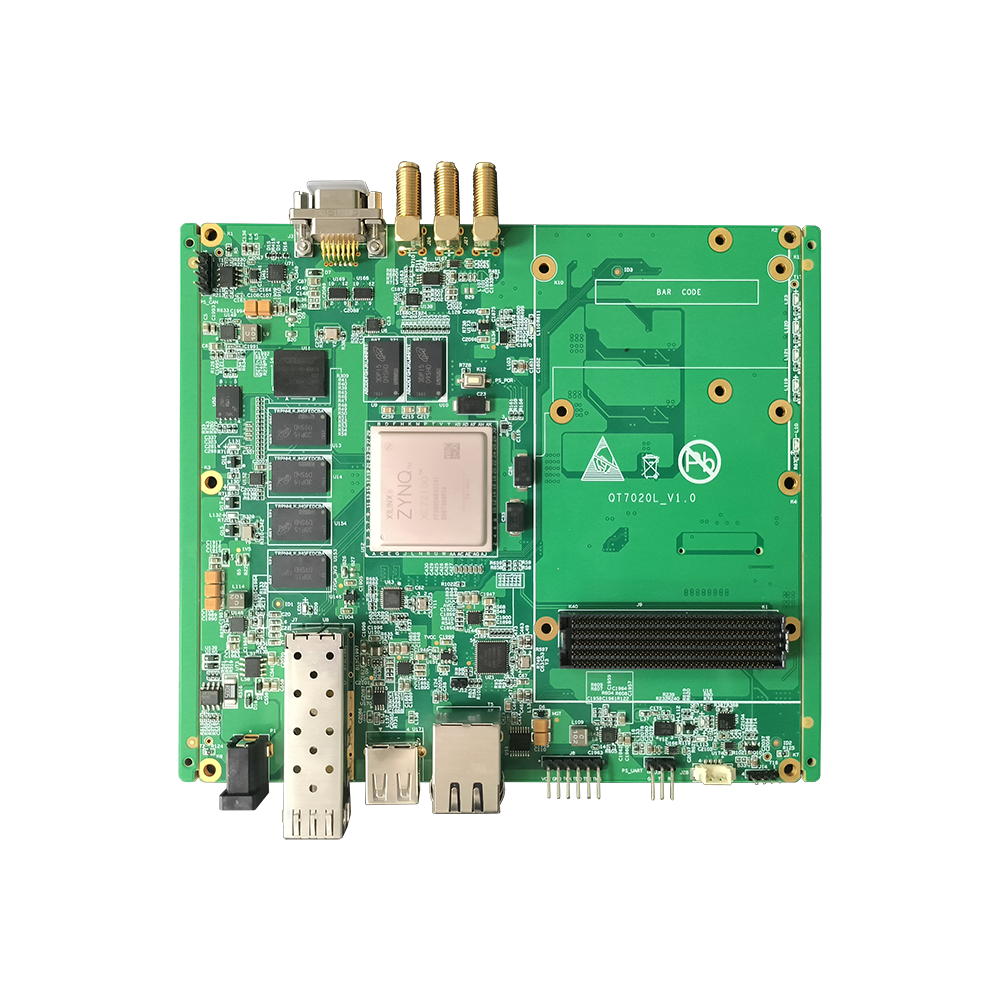

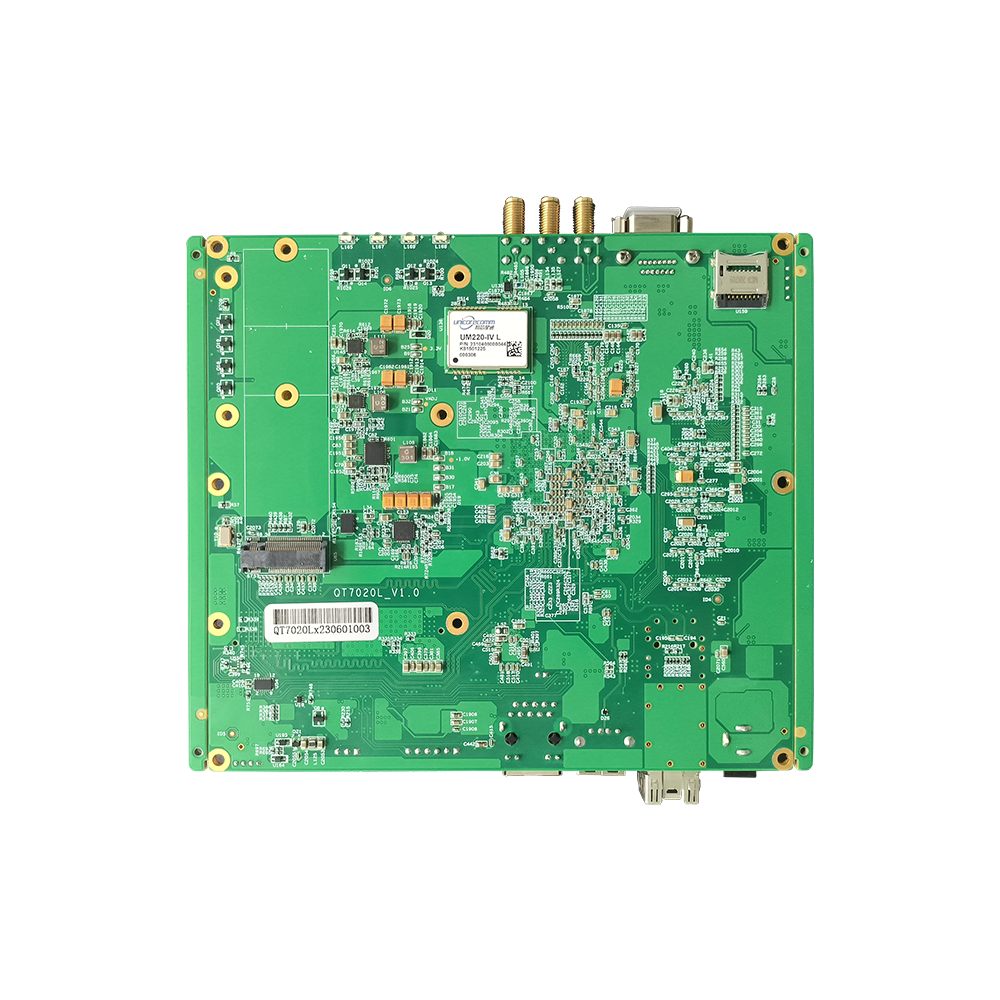

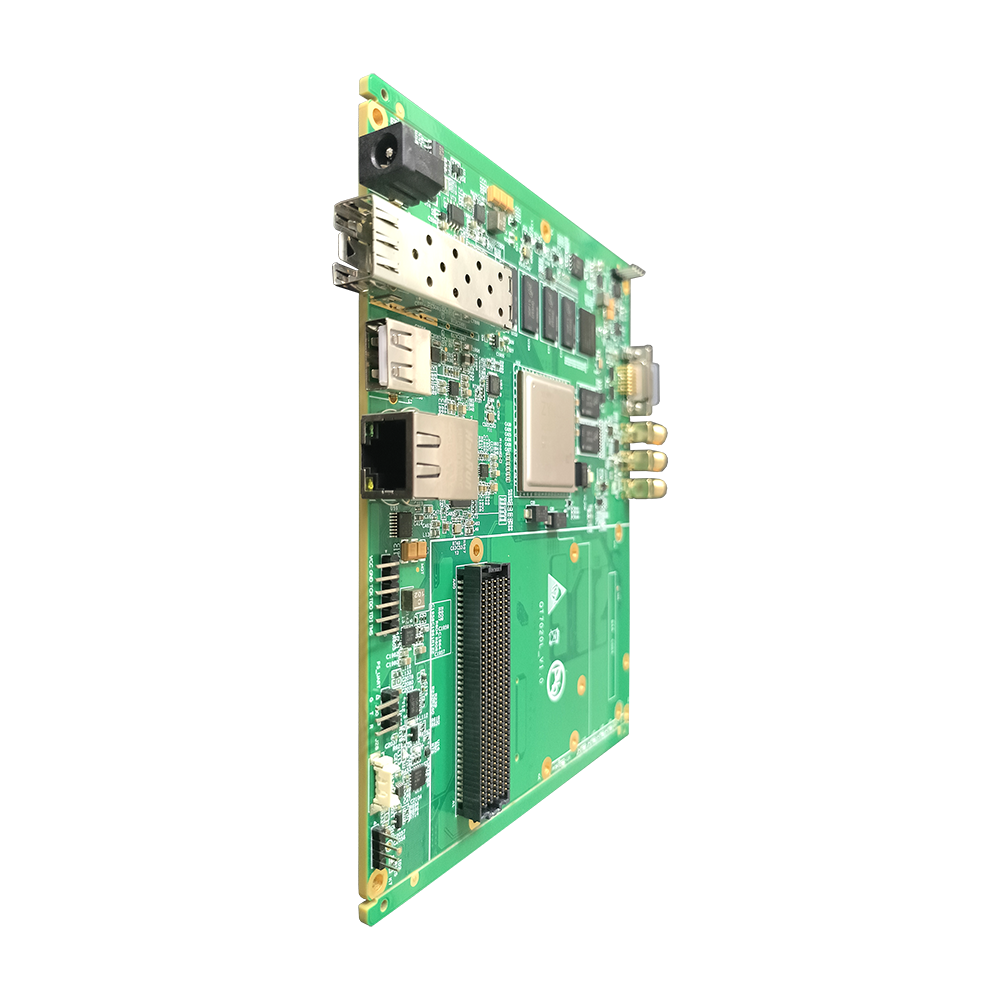

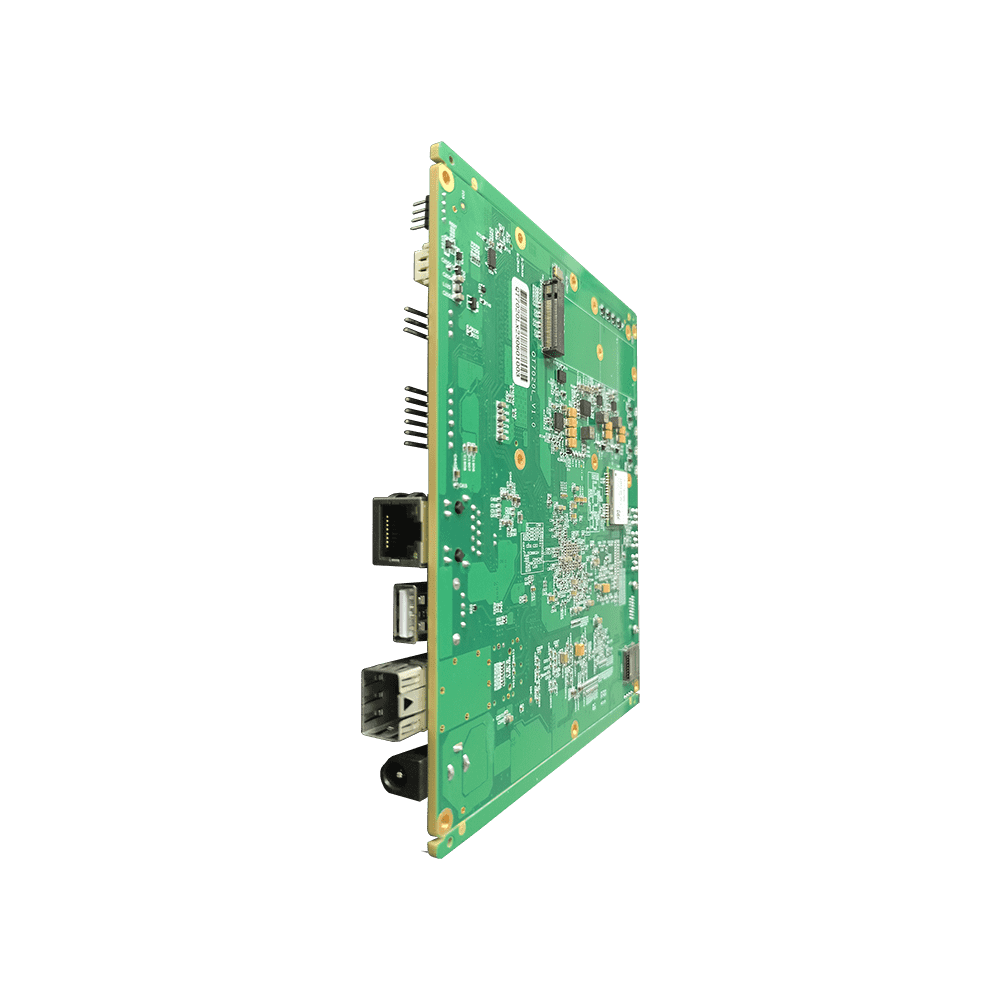

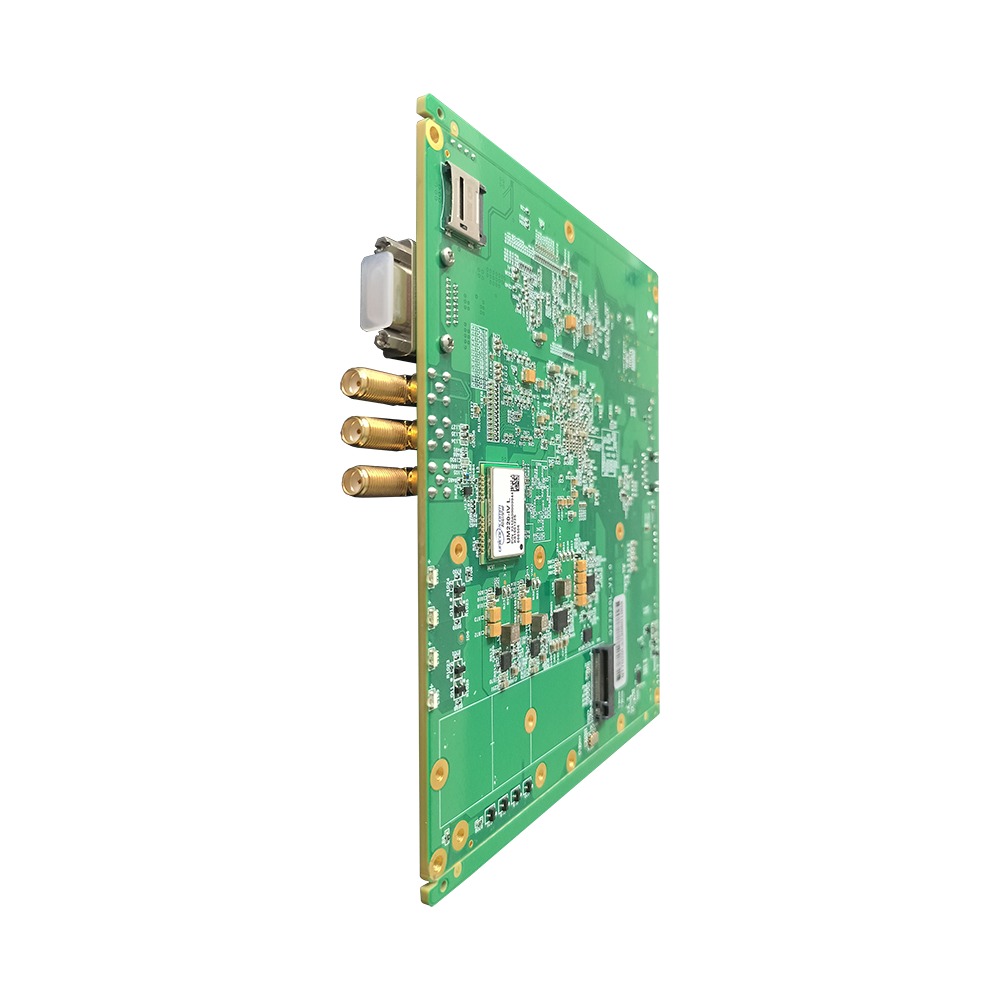

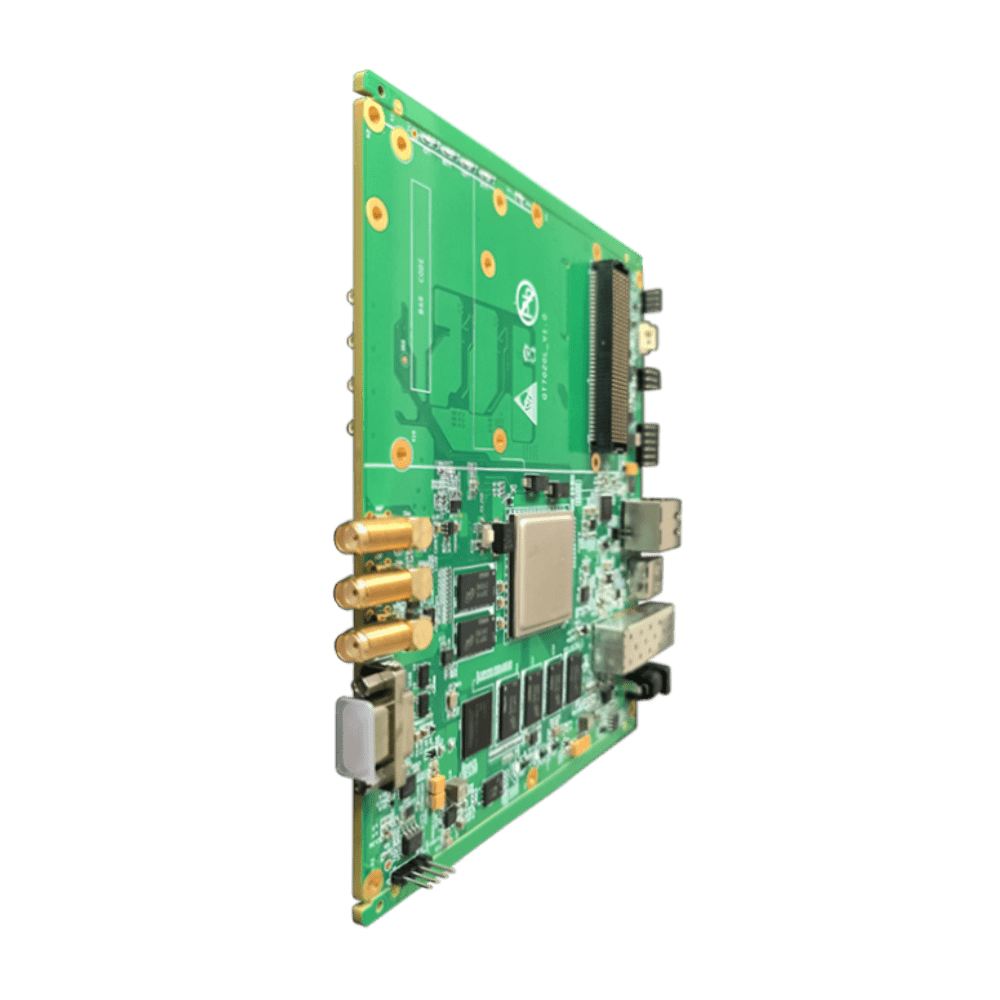

产品简介
QT7020L板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其内含ARM公司的Cortex-A9MPCore处理器系统与Xilinx的Kintex-7系列FPGA。板载6片16bit;的DDR3SDRAM和1片eMMC，一个6PinJTAG口，一路4Pin的CAN接口，一个支持13路GPIO的J30J连接器，1个RJ45千兆网口、1个USB2.0、MicroSD等外设接口，1个SMA形式的GPIO接口（其中一个可以支持GPS信号接入以提取PPS信号），另外还支持一路M.2SSD接口，SFP+光纤接口以及FMC扩展接口。
QT7020L板卡提供一个HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。此外，FMC接口的电气与机械设计依据FMC标准，可适配HPC和LPC接口的子板，能够满足用户适配多种子卡的使用需求。

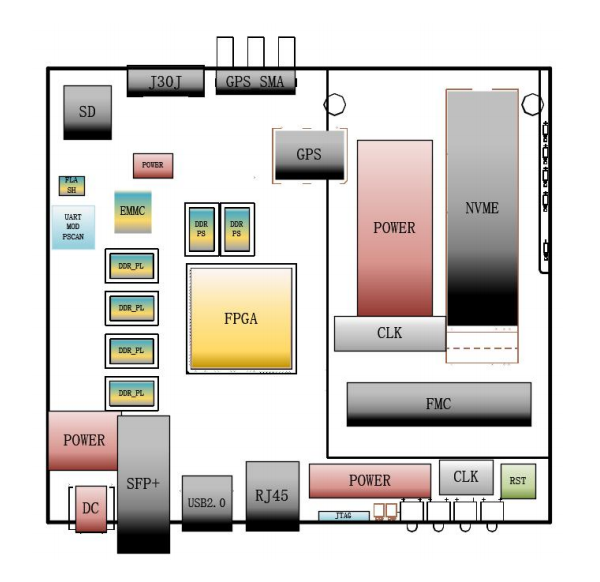

系统框图
技术规格
——主控芯片
XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）；
——无线
预留可支持WIFI/BlueTooth 的双模无线收发模块；
——存储器
1)板载4片512MB16bit1866的DDR3SDRAM（PS部分3颗，PL部分3颗，单颗最大容量可达1GB）；
2)板载一个256Mb的SPIFlash用于加载程序；
3)配有一个8GB的eMMC，用于存储配置等参数；
——通信和网络
1)支持一路UART口连接计算机串口通信；
2)支持从SD卡或者eMMC加载系统；
3)一个标准RJ45千兆网口；
4)一个4pin的CAN接口；
——I/O扩展
1)FMC-HPC：
—160个单端或80个差分（34对LA、24对HA和22对HB）用户自定义引脚；
—高速引脚：支持10个lane；
—VADJ支持1.2~3.3V可调；
—支持IIC；
—支持JTAG；
2)J30J连接器：
—支持13路标准GPIO；
3)SMA连接器：
—支持最多2个SSMC接口；
—其中一路可支持GPS信号输入以提取PPS信号；
—其他外设接口
1)1个USB2.0接口
2)1个SFP+接口
3)1个M.2接口
——控制&监控
1)多个LED指示灯；
2)温度和电源监控；
——散热
1)提供12V风扇散热接口；
——供电
1)+12V 直流供电；Imax：3A
——温度范围
1)工作温度：商业级0~+55℃；工业级-20℃~+65℃
2)存储温度：-40℃~+85℃
应用领域
——软件无线电
——FPGA信号处理
——雷达图像处理
——卫星通信系统
——激光雷达测距
——基带通信接收
——多通道数字接收
软件支持
——支持DDR3接口IP的例程
——支持Windows/Linux驱动
——FMC+/FMC支持高速ADC、DAC和光纤等子卡，并提供相应软件代码
主要性能与指标
——标准产品：完全符合规范的标准FMCHPC接口定义，可以适配几乎所有类型的FMC子板；
——客户自主度高：根据需要，主芯片可灵活选择；
——GPIO管脚数量多，形式多样；
——存储容量大，种类多；
---MT41K256M16TW-107，6颗，512MBDDR3SDRAM（单颗支持容量最大1GB）
---MT25QU256ABA1EW9-0SIT，1颗，256MbSPIFLASH存储器
---MTFC8GACAAAM-4MIT，1颗，8GBe-MMC存储器
——预留RF射频输入，以提取PPS信号，可满足时间戳的需求；
——多种加载程序模式可选；
——外设接口多，支持多种标准外设接口支持JTAG口、UART串口、RJ45千兆网口、USB2.0、SD、HDMI等外设接口，支持M.2SSD接口，SFP光纤接口以及FMC扩展接口；
——环境适应广：商业级和工业级；
——+12V直流单电源供电；
