产品简介

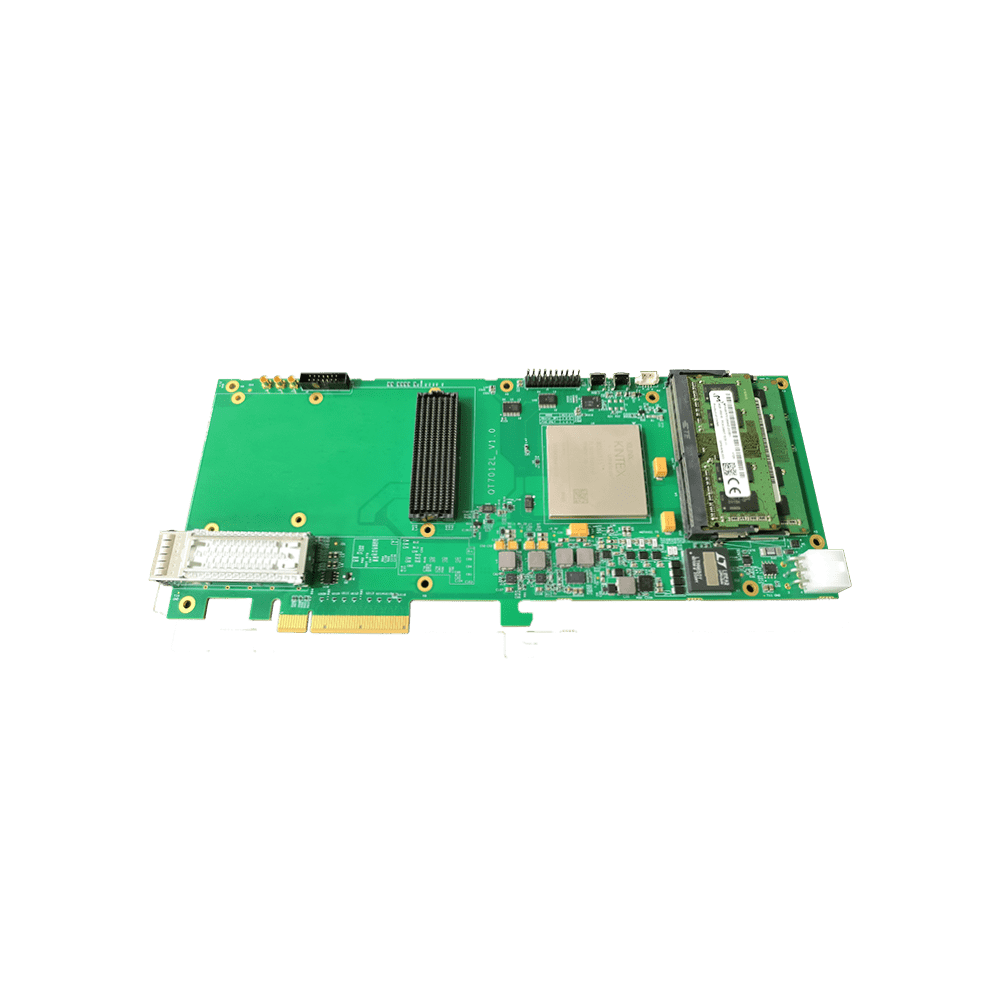

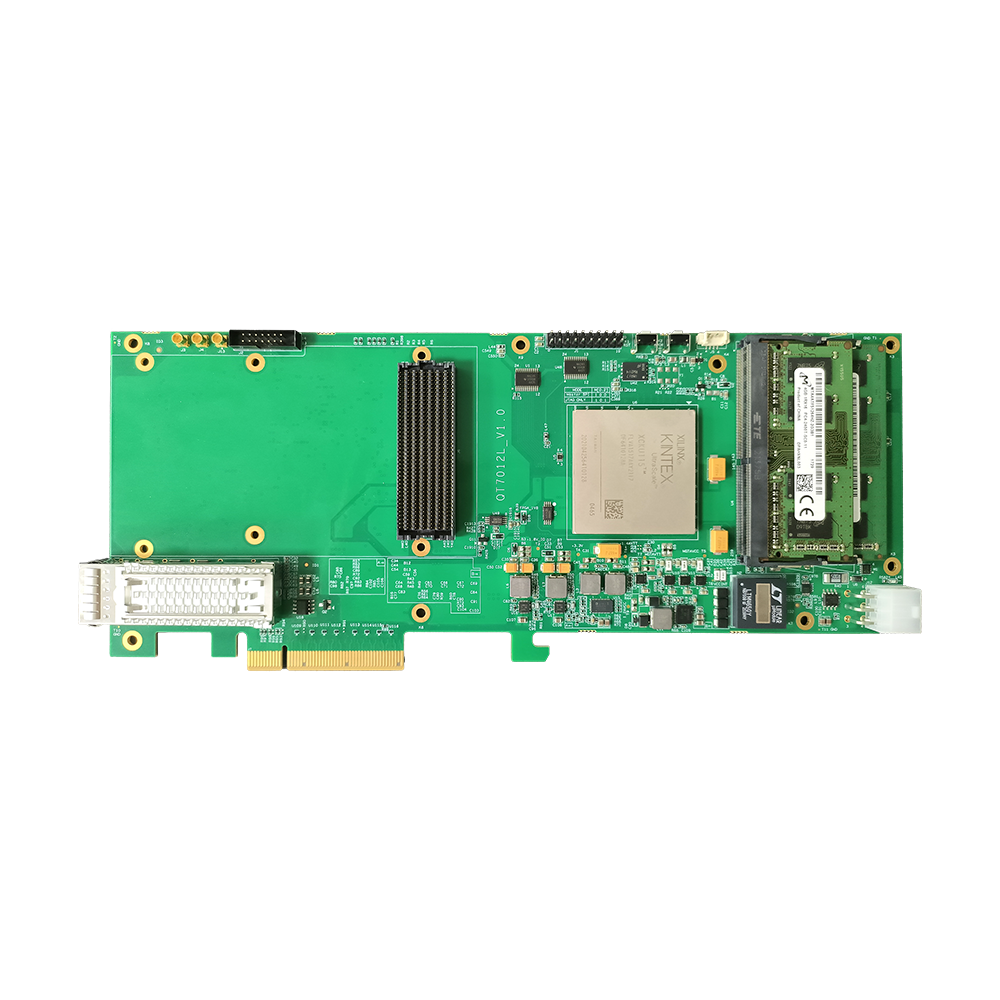

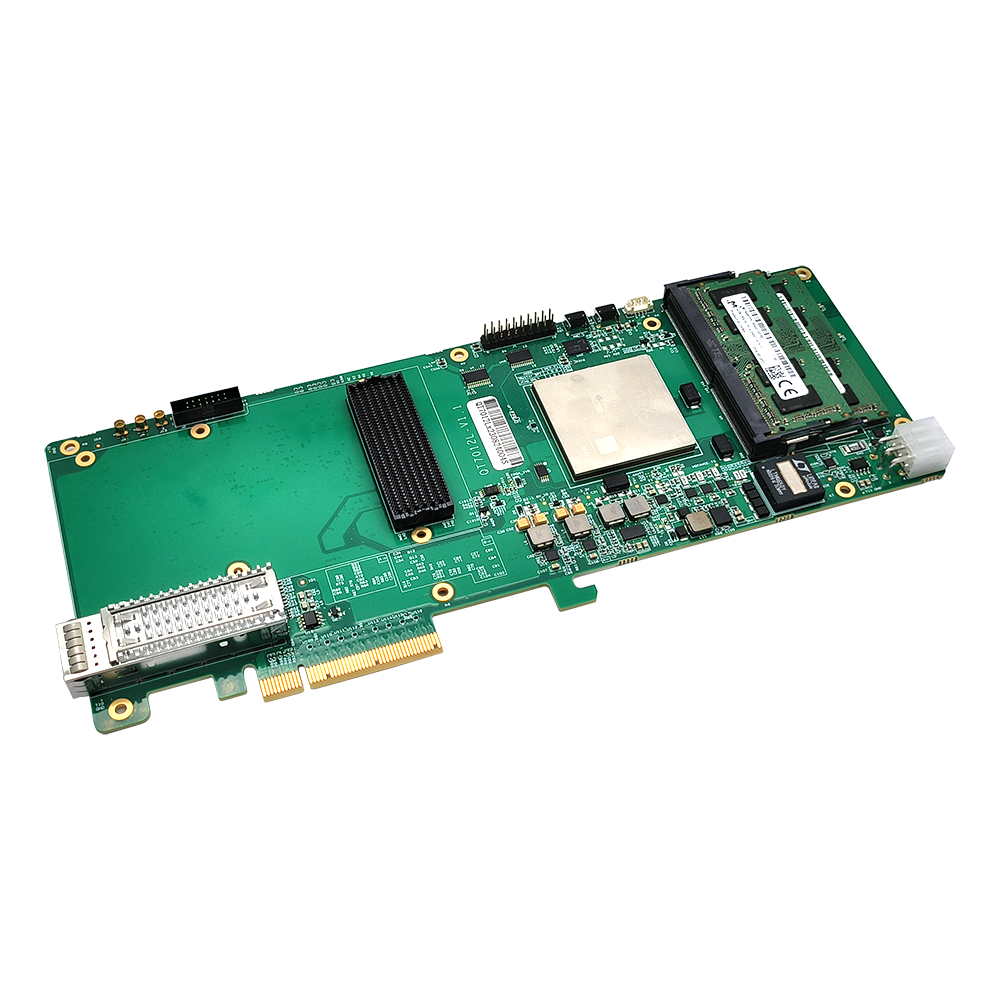

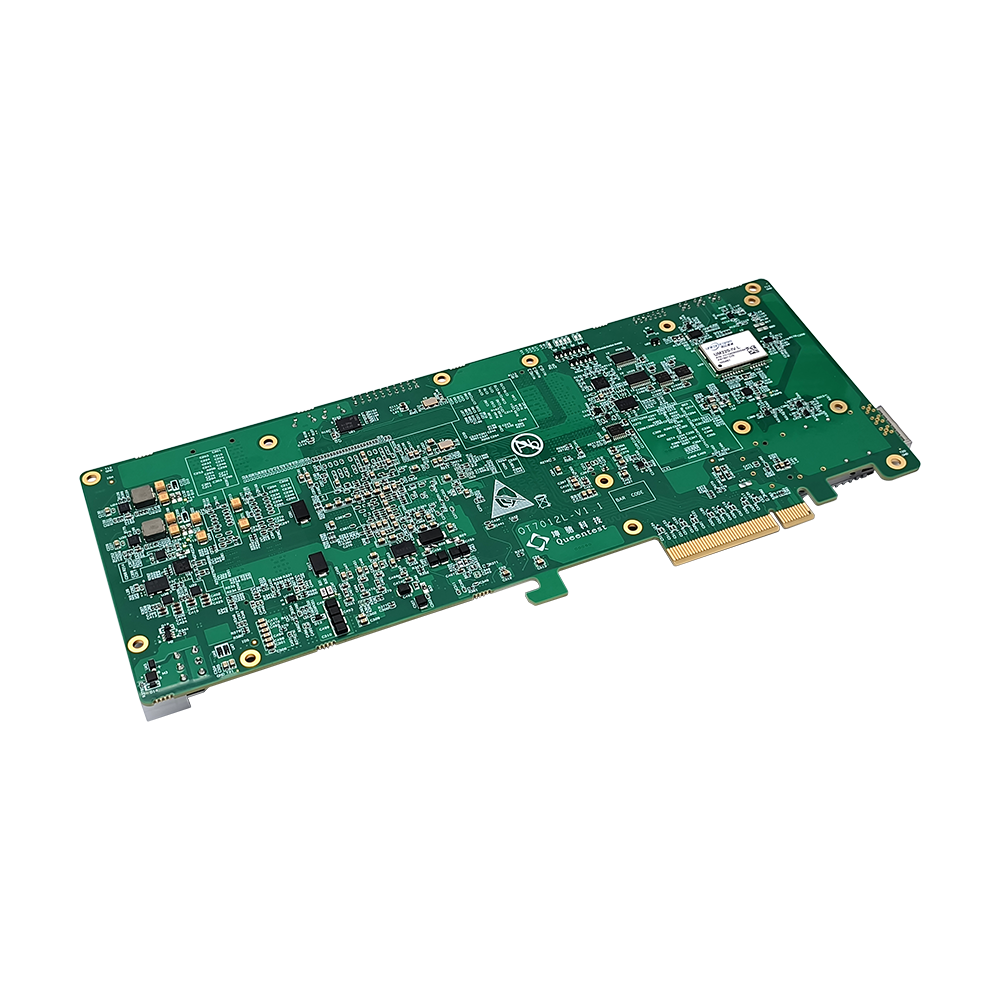

QT7012L 板卡是坤驰科技一款适配L 系列中射频子卡的高性能的PCIe 3.0 X8 载板。主控芯片采用Xilinx 公司Kintex UltraScale 系列FPGA 家族中的XCKU115-FLVA1517（兼容XCKU085-FFVA1517）。板载可支持2 组32bit 8Gb
的DDR4 内存条，支持Micro USB 转接串口或者JTAG 口，支持QSFP+光纤接口以及FMC+扩展接口。

QT7012L 板卡提供一路560Pin（40*14）的HSPC 连接器（ASP-184329-01）作为标准FMC+接口，该连接器符合 ANSI/VITA 57.4 标准，可以根据应用需求灵活地匹配FMC 或者FMC+子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。

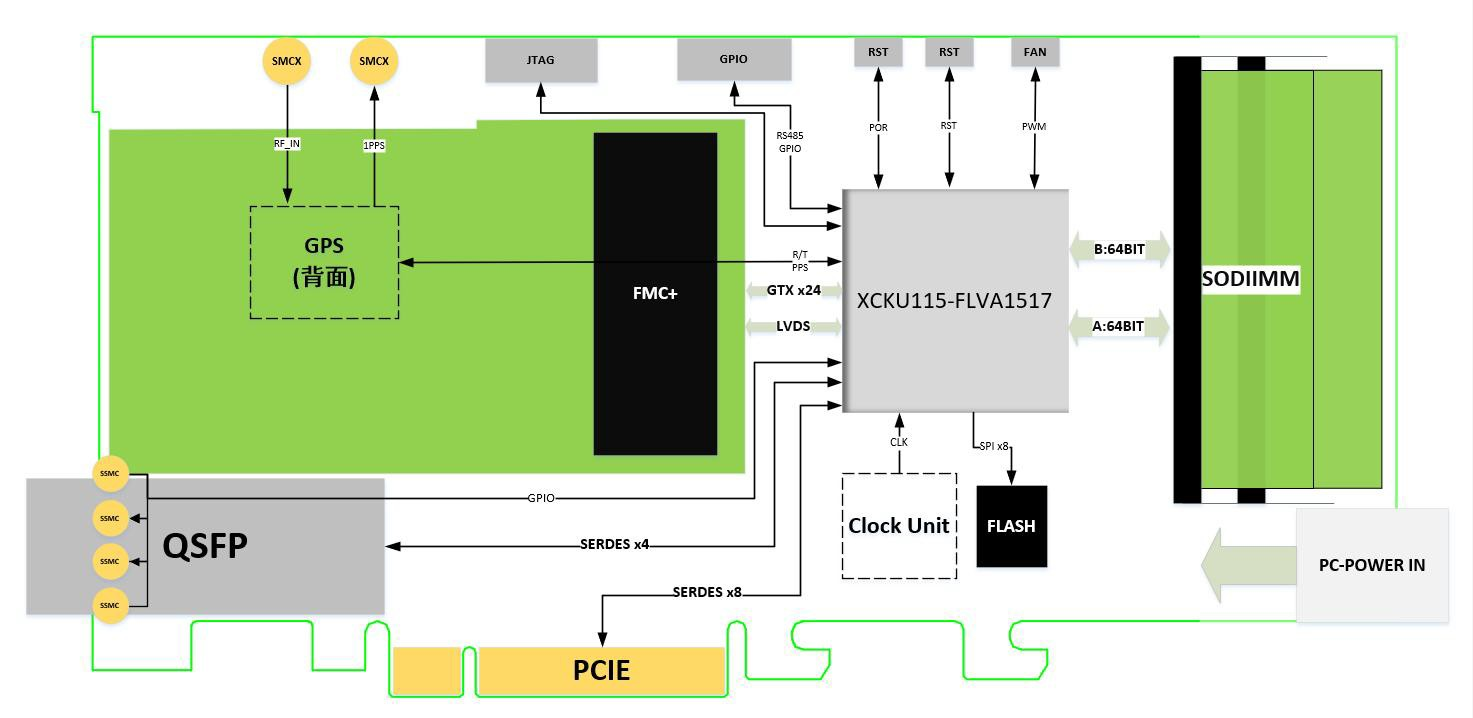

系统框图

技术规格

——两种兼容 FPGA 芯片，可根据需要灵活选择；

——支持排针 JTAG 调试，支持 SPI 和 IIC；

——4 个 SSMC 形式的 IO 接口，1 个 QSFP+接口；

——1 个 FMC+扩展连接器，1 个 20Pin 的 IO 扩展连接器；

——支持温度监控和电源电压功耗监控；

——工作温度：商业级 0~+55℃；工业级-20℃~+65℃；

——存储温度：-40℃~+85℃；

——支持 PCIe 3.0 X8 接口，支持与 PC 的高速数据交互功能；

——PCB 大小：98.4mmx254mm；

——支持 Windows/Linux 驱动。

应用领域

——软件无线电

——FPGA 信号处理

——雷达图像处理

——卫星通信系统

——图像与视频处理

——基带通信接收

——多通道数字接收

软件支持

——硬件、设计工具、IP、以及预验证参考设计；

——提供了嵌入式C/C++应用开发体验，包括了Eclipse IDE 和完整的设计环境， 同时集成了 Vivado 设计环境；

——FMC+可插接各种符合 VITA 57 规范的标准高速 ADC，DAC 等子卡；

——可提供 FMC+或 FMC 子卡演示程序。
