产品简介

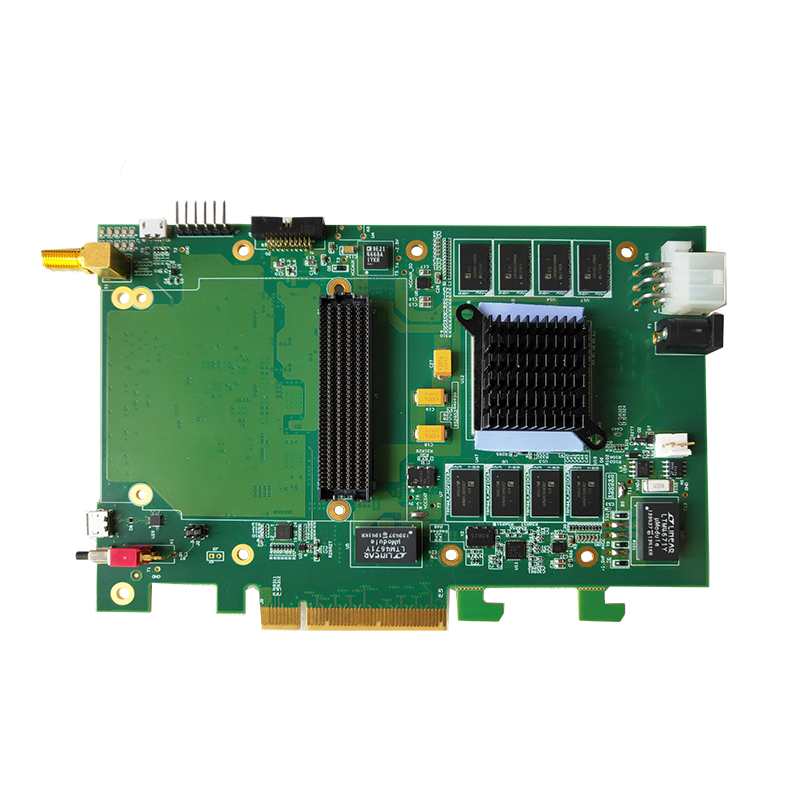

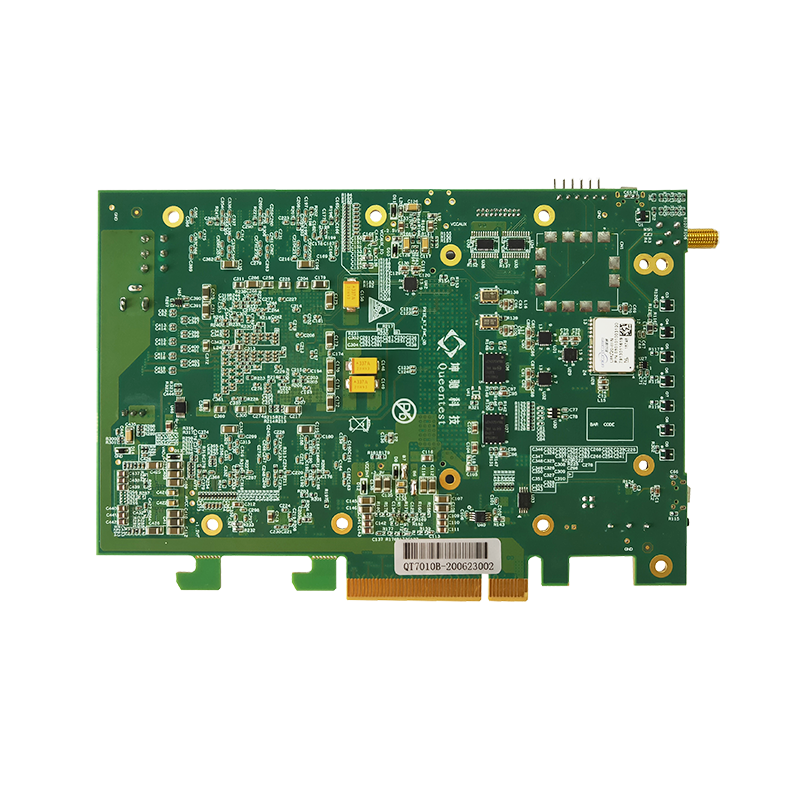

QT7010B 是一款 PCIe2.0 x8 的通用载板，板载一个 HPC 形式的 FMC 连接器。板卡选用高性价比的 Kintex-7 系列 FPGA 处 理 芯 片 XC7K325T-FFG900， 板 载 2 组 64 位 2GB DDR3
SDRAM 内 存， 支 持 1 个 Micro USB 转 接 UART 口，1 个Micro USB 转 JTAG 和 1 个 6pin 的排针式 JTAG 接口，提供 1 个 SMA 形式的 GPIO 或者 RF 输入接口，一个包含 13 路 GPIO 的扩展连接器，1 个 12V 直流风扇接口以及一个独立的 12V 直流电源输入接口。

QT7010B 通过一个 HPC 的标准 FMC（VITA 57.1）接口向外部提供丰富、高速且可配置的数字 I/O 资源，包括 82 对高速差分线（含 2 对差分时钟线）、8 组共 16 对超高速 DP 差分对及 2 对超高速差分时钟线，可以根据应用需求灵活地选择 FMC 子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持 Windows，Linux 上位机驱动。便于构建灵活、高效的开发及测试环境。

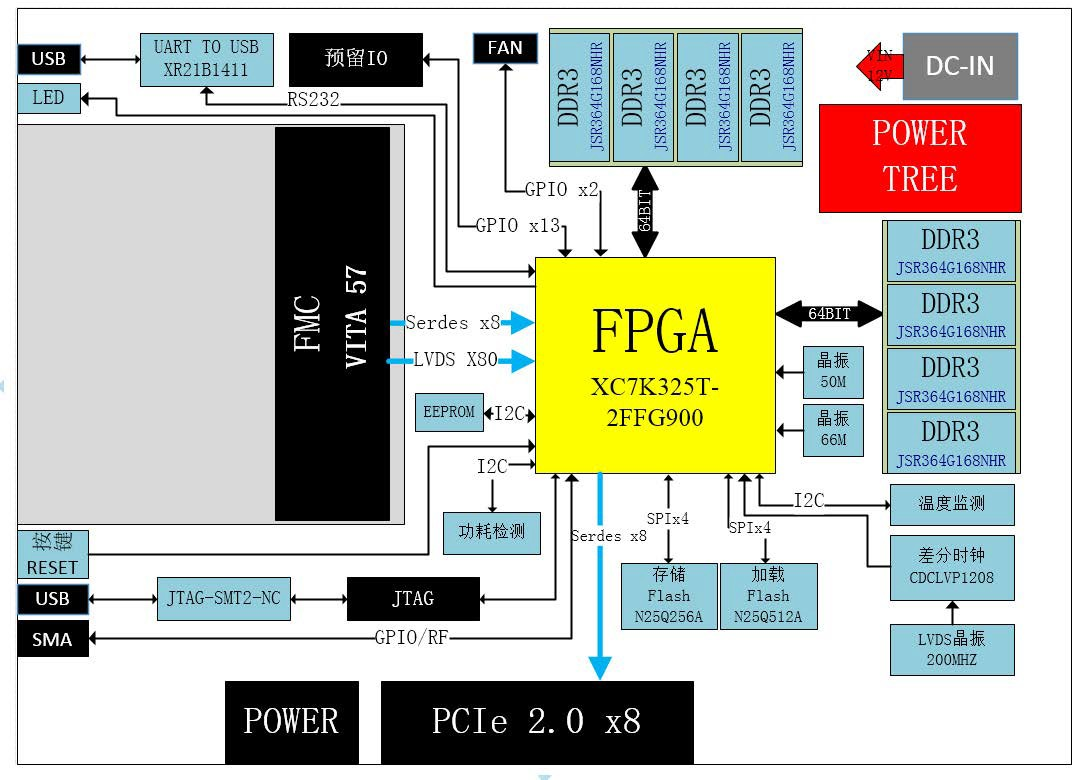

系统框图

技术规格

——FPGA 默认为 Kintex-7 系列 XC7K325T-FFG900，提供高性价比的丰富的逻辑资源；

——FPGA 可选择 XC7K410T-FFG900，逻辑资源更丰富；
——提供 FMC 标准（VITA 57.1）子卡接口，包括 82 对高速差分线（含 2 对差分时钟线）、8 组共 16 对超高速 DP 差分对及 2 对超高速差分时钟线；
——板载 2 组共 4GB 的高速 DDR3 存储器空间；
——板载 1 个 256Mb 的加载 SPI Flash 和 1 个 256Mb 的存储SPI Flash；
——13 个可独立配置的双向用户 IO；
——1 个 SMA 形式的 GPIO 接口或者 GPS_PPS 接口；
——标准全高半长尺寸，支持 x8 PCIe 2.0 协议；
——通用驱动库及开发程序包，支持多种操作系统；
——板载温度传感器和电源监控芯片；
——12V 独立电源输入接口，12V 直流风扇接口，可脱离机箱调试。

应用领域

——FPGA 信号处理

——实时多算法处理的在线测试验证
——测试测量快速环境搭建
——无线、国防应用

客户价值

——高性价比

——缩短开发周期
——丰富的接口与 FPGA 资源
——易于二次开发
——易于搭建

其他支持

——支持 DDR3 接口，PCIe 接口等 IP 的例程；

——支持 Windows 驱动，Linux 驱动；
——FMC 可插接各种符合 VITA57 规范的标准高速 ADC，DAC
等子卡；
——可提供 FMC 子卡演示程序。
