简介

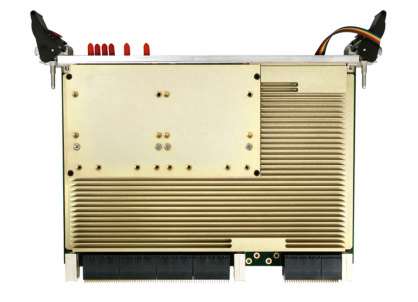

坤驰科技自主研发的QT41331B是一款交流耦合的VPX高速数据采集播放卡，它支持2通道，14bit，2.5GSPS采集和16bit，2通道2.5GSPS播放。板载FPGA具备实时信号处理能力，可实现数字上变频DUC、数字下变频DDC、数字滤波、快速傅立叶变换等信号处理算法。QT41331B提供快速的PCIExpress 3.0 x8总线以实现数据传输，并具备灵活配置的触发与采集功能。这些特性使QT41331B适用雷达通信、软件无线电等应用场景。

技术规格

● 2通道采集，2通道播放

●  采集14bit垂直分辨率，播放16bit垂直分辨率

●  AC耦合输入、AC耦合输出

●  2.5GSPS采样速率

●  推荐输入幅度600mVpp

●  输出幅度：600mVpp@10MHz

●  支持内部参考时钟、外参考时钟及外采样时钟

●  支持PCIe 3.0 x8总线通信，支持与PC的高速数据交互功能

●  预留一组8收8发高速SerDes到背板，可定制PCIe3.0 x8或Aurora数据存盘

●  双FPGA芯片，提供丰富的逻辑资源

●  支持多路GPIO到背板

●  支持同步采集播放

●  2组64bit DDR3 SDRAM，单组容量2GB，共4GB存储空间

●  支持利用EEPROM存储数据

●  预留JTAG调试接口

●  符合VPX标准

●  板载温度传感器

●  FPGA定制应用，提供Verilog-HDL二次开发接口

应用领域

●软件无线电

●雷达通信

●MIMO应用

●数字波束成形

●航空航天和测试仪器

●模拟记录系统和播放系统

软件支持

设备驱动

QT41331B提供64位驱动程序（32位可定制开发）。 Windows支持64位操作系统，包括Windows7、Windows10、Windows11、Windows Server2019 等主流版本（32位操作系统可定制开发）。 Linux系统支持Ubuntu，其他系统如CentOS、Redhat、嵌入式Linux系统、国产化麒麟操作 系统等可支持定制开发。

采集控制软件

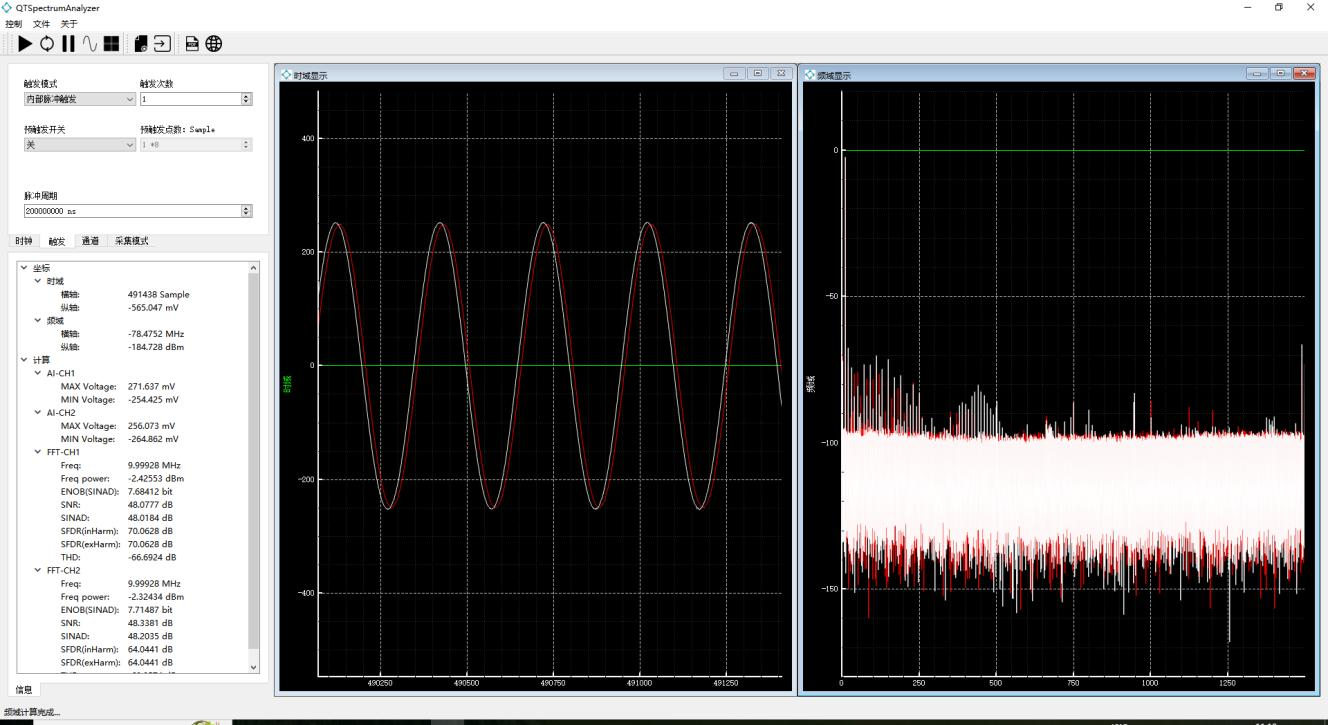

QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于查看、记录和 处理采集的信号，不需要进行代码编程，易于设置和操作采集播放卡。一个易于使用的选择菜 单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图显示、播 放数据源切换及数据导入绘图功能。在不需要编程的情况下，可以进行数据采集和播放的任务。

软件开发包（SDK）

QT41331B具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操作， 提供开发接口文档说明以及C/C++的例程参考，能够快速的将板卡功能集成到具体应用场景的 系统中。
同时支持C#、Python、MATLAB，LabVIEW，Java，Rust，Julia等多种语言例程定制开发， 开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
