简介

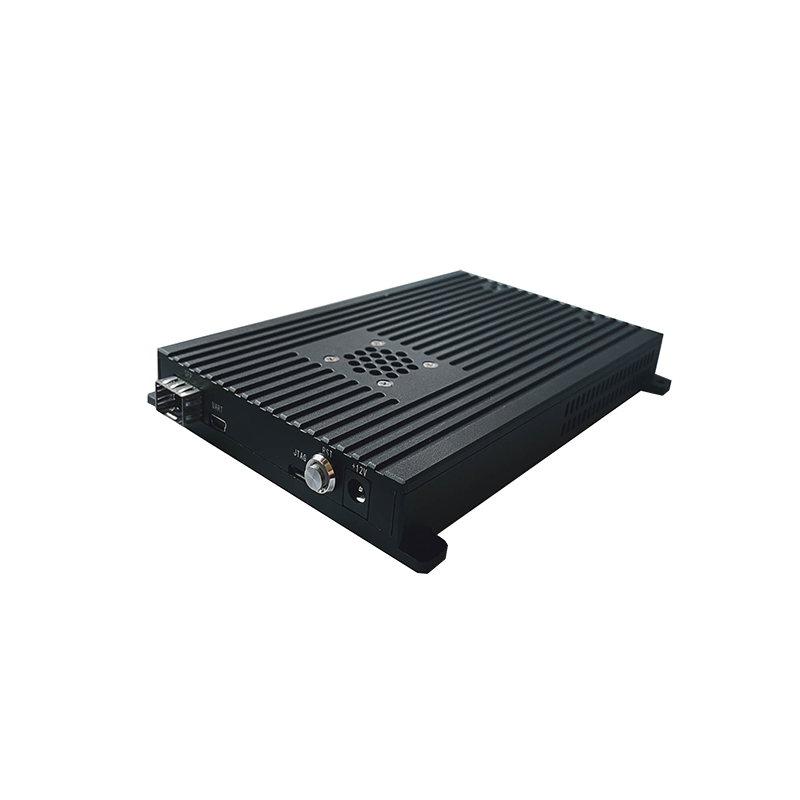

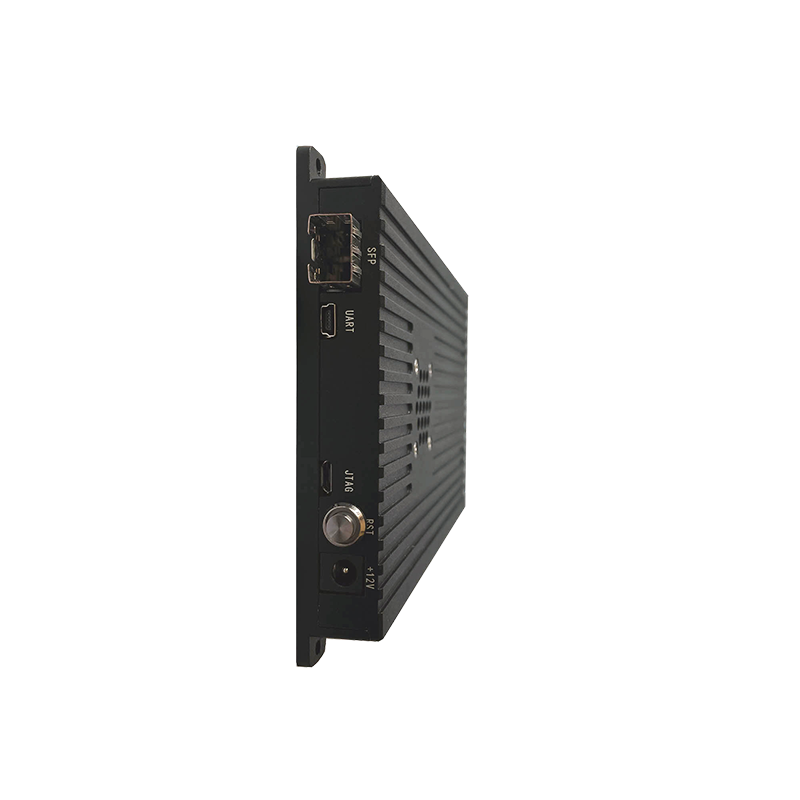

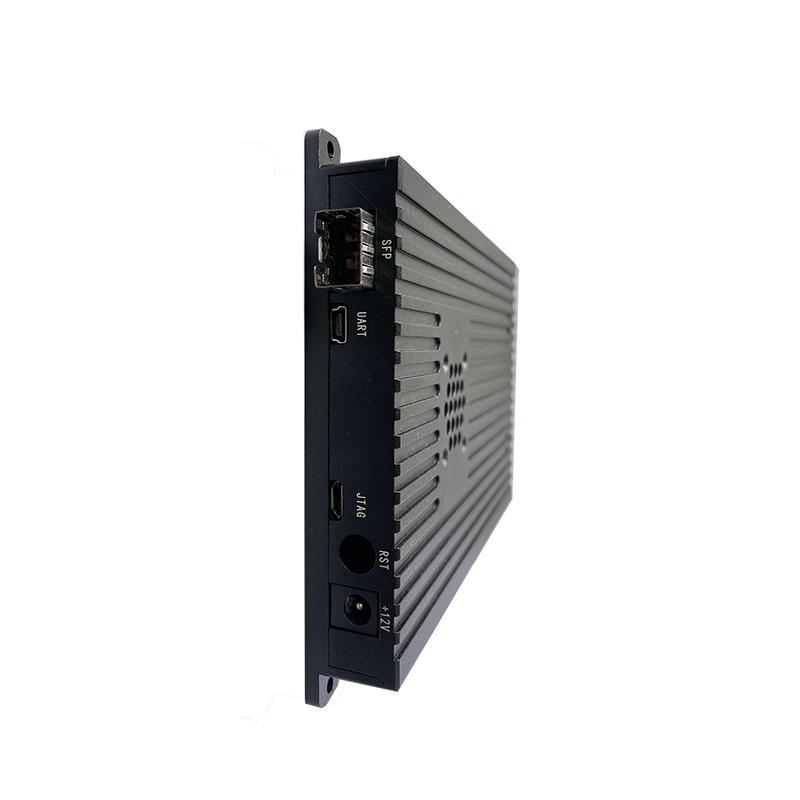

坤驰科技自主研发的QT2156是一款具备DC耦合的低速数字化仪,它提供16位垂直分辨率,4通道,5MSPS采样率。板载FPGA具备实时信号处理能力,可实现数字滤波、快速傅立叶变换等信号处理算法。QT2156提供快速的千兆以太网数据传输接口,以及灵活配置的触发与采集功能。这些特性使QT2156成为电力监测、脉冲捕捉等应用领域进行信号采集和分析的理想工具。
技术规格
l4通道采集
l5MSPS采样率
l16bit垂直分辨率
l模拟输入带宽(-3dB):DC~5MHz
l输入阻抗:50 Ohm
l耦合方式:DC耦合
l全量程输入幅度:±6V@100kHz
l连接器:SMB
l预留JTAG调试接口
l内存容量:一组32Bit DDR3 SDRAM,总容量1GB
l千兆以太网数据传输接口,连续传输速率约为40MB/s
l支持利用SPI x4模式配置程序
l支持12V直流供电
lFPGA定制应用,提供Verilog-HDL二次开发接口
应用领域
l电力监测
l脉冲捕捉
l激光雷达
l光纤传感
l光电倍增管
l高能物理
l局部放电
软件支持
采集控制软件
QT Signal View是一款操作简单、界面简洁的数字化仪上位机软件,用于查看、记录和处 理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集任务。在将 硬件设置以简洁直观的形式呈现出来的前提下,QT Signal View还具备信号采集、数据处理、 波形显示、文件存储、文件导出等功能。除此之外,QT Signal View还通过快速处理计算出ADC 信号的各项指标性能,显示在上位机软件的信息页面。

QT Signal View界面
软件开发包(SDK)
QT2156具备C/C++开发包,提供二次开发接口,通过软件编程实现对板卡功能的操作,提 供开发接口文档说明以及C/C++的例程参考,能够快速的将板卡功能集成到具体应用场景的系 统中。 同时支持C#,Python、MATLAB,LabVIEW,Java,Rust,Julia等多种语言例程定制开发, 开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
