简介

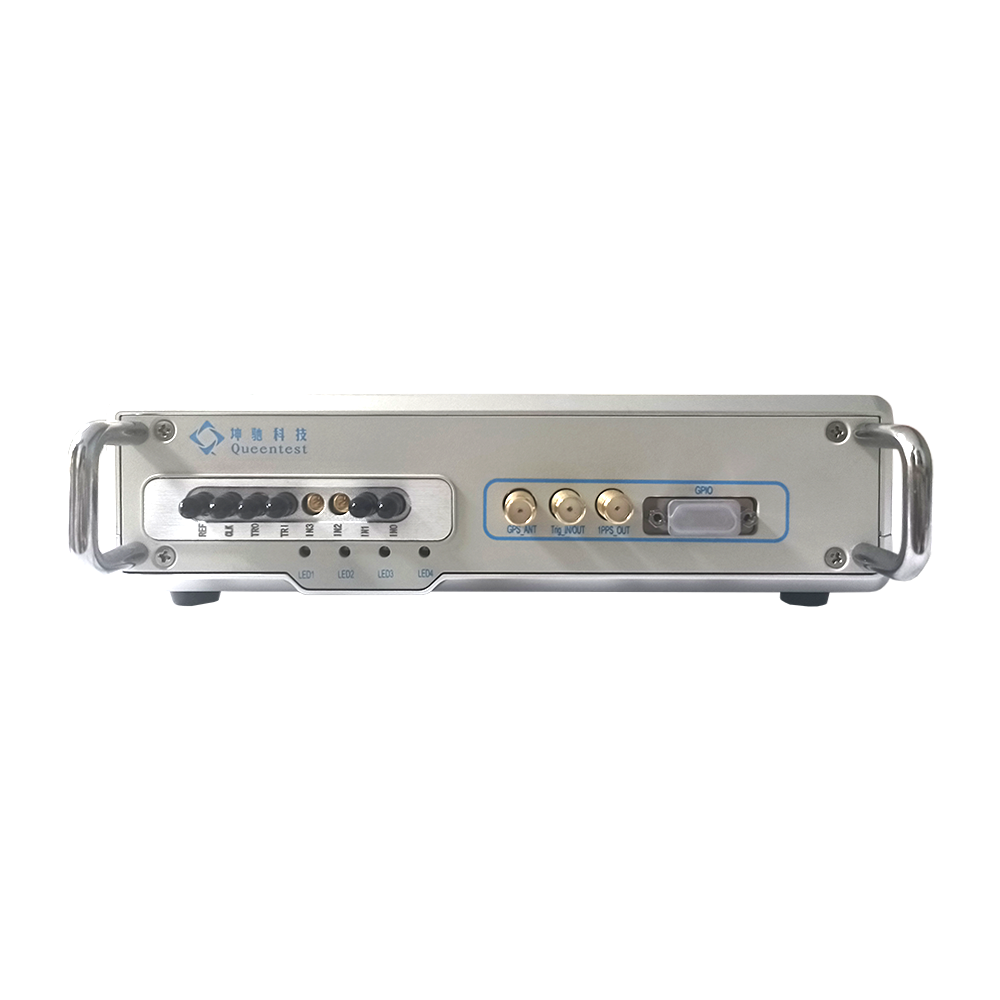

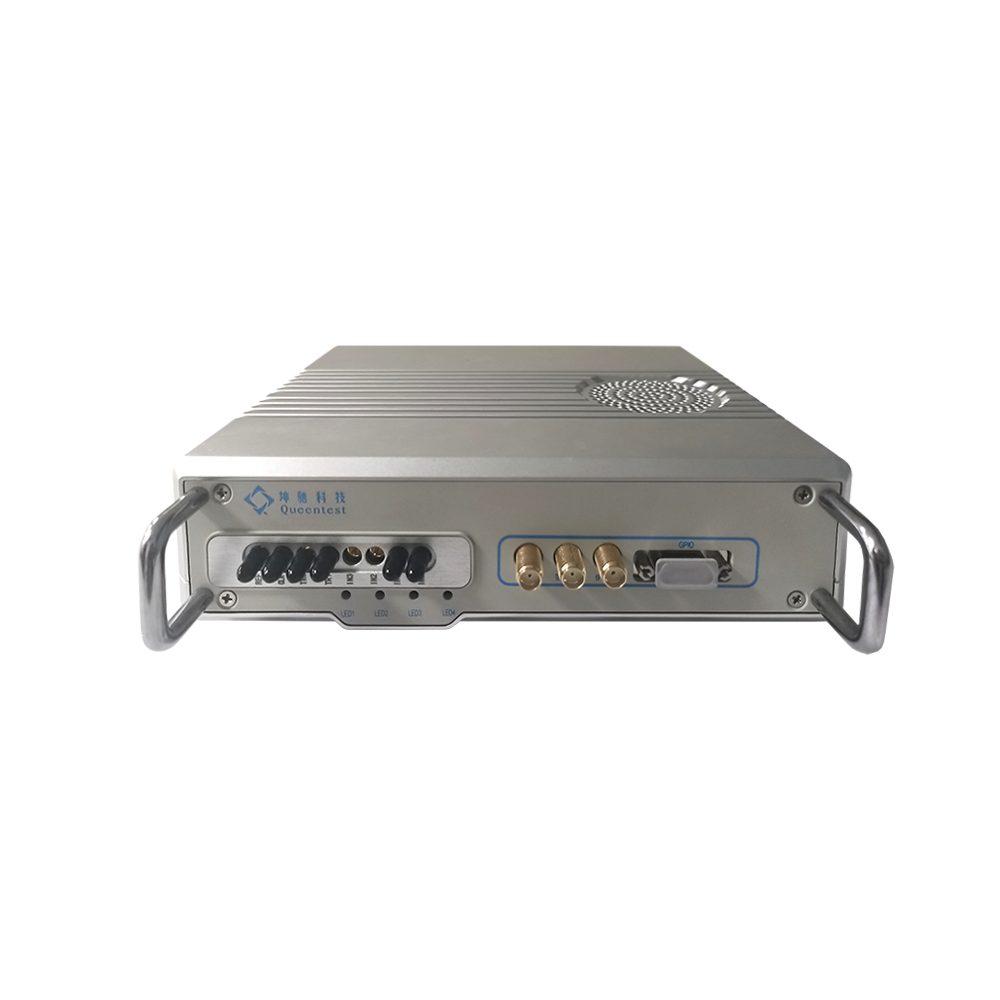

坤驰科技自主研发的QT2146是一款同时具备直流耦合程控放大器和支持双极性宽带信号输入的高速数据采集卡。板载FPGA具备实时信号处理能力，具备14bit，4通道1GSPS高采样率的特性，这些特性使QT2146成为激光雷达、分布式光纤传感等领域进行信号采集和分析的理想工具。QT2146提供快速的1000Mbps以太网数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，也便于嵌入进用户系统。
应用领域
l 各类光电应用：激光雷达、光纤传感
l 超声成像/NDT
l 雷电监测
l 医疗成像
l 瞬态信号采集
技术规格
l 最大支持4通道同步采集
l 四通道1GS/s采样率
l 14bit转换精度
l 采集模拟带宽：480MHz
l 支持DC流耦合，50Ω阻抗输入
l 支持程序控制直流偏置电压，调整范围达到满量程
l 输入量程档位：±50mV、±100mV、±250mV、±500mV、±1V、±2.5V
l 支持内部时钟或外部参考时钟输入
l 支持软件触发、外部脉冲触发、通道触发、内部脉冲触发功能
l 支持多通道同步
l PL侧2GB板载内存，PS侧1GB内存
l 板载8GB eMMC本地存储

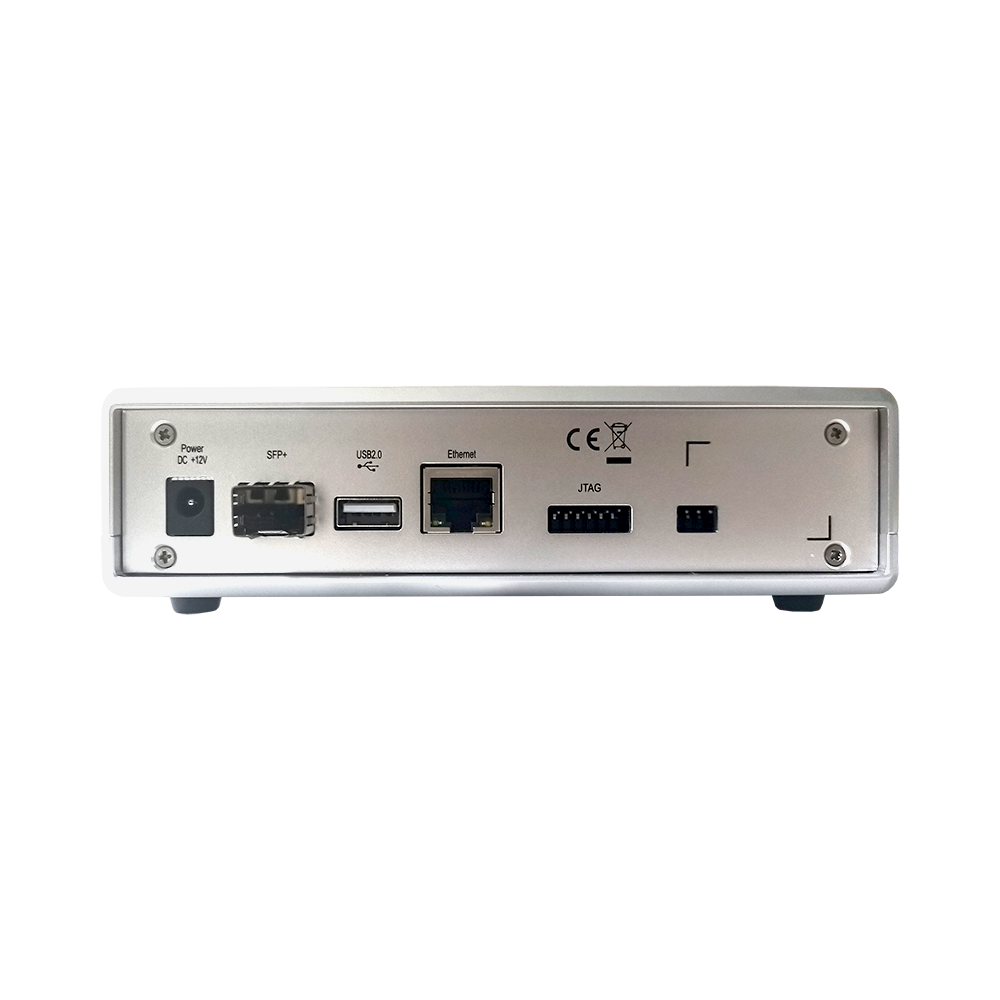

l 1000Mbps千兆以太网数据传输接口，连续传输率≥65MB/s
l FPGA定制应用，支持FPGA二次开发
客户价值
l 兼顾微弱信号和大动态范围信号采集
l 板载FPGA可定制集成实时信号处理模块：如累加、峰值检测、FFT、数字滤波等
l 支持直流偏置控制，提高单、双极性高频脉冲信号采集精度
l 灵活的配置方案
l 大容量板载存储器
l 缩短开发时间，加快上市速度
l 可定制开发的高级触发功能
l 可集成满足OEM领域应用的实时信号处理模块：如累加、峰值检测、及FFT等
