简介

坤驰科技自主研发的QT21336DC是一款高速采集播放卡，它通过PCIe数据传输接口进行通信；易于嵌入用户系统。QT21336DC集ADC/DAC于一体，其ADC支持4通道，采样率为1GSPS，分辨率为14bit；其DAC支持9通道，采样率为1GSPS，分辨率为8bit。板载FPGA具备实时信号处理能力，支持定制累加平均等信号处理；这些特性使QT21336DC成为光纤传感、激光雷达、光电、激励等应用领域进行信号采集/播放的易用工具，可获得性能、功耗和成本之间的最佳平衡。

技术规格

● 支持4通道采集，9通道播放，SSMP接口

● 采集14bit垂直分辨率，播放8bit垂直分辨率

● 1GSPS采样速率，1GSPS播放速率

● 采集模拟带宽：DC~660MHz，增益平坦度±1.5dB

● 支持DC耦合，50Ω阻抗输入

● 满量程输入幅度：1.2Vpp@10MHz

● 满量程输出幅度：1V-1.6V

● 支持软件触发、内部脉冲触发、外部脉冲触发、通道触发功能

● 板载4GB内存

● PCIe Gen3 x8数据传输接口

● FPGA定制应用，支持FPGA二次开发

● 12V直流电源供电

应用领域

● 各类光电应用：激光雷达、光纤传感

• ● 超声成像/NDT

  ● 雷电监测

  ● 医疗成像

  ● 半导体测试

  ● ATE 测试




软件支持

采集/播放控制软件

QT Signal View是一款操作简单、界面简洁的上位机软件，用于查看、记录 和处理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信 号采集任务。在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View 还具备信号采集、数据处理、波形显示、文件存储、文件导出等功能。除此之外， QT Signal View还通过快速处理计算出ADC信号的各项指标性能，显示在上位机 软件的信息页面。 QT Signal View同时支持直观的数据播放，用于波表文件下发、触发播放模 块控制以及数据处理，不需要进行代码编程，易于设置和操作。它支持文件操作、 数据处理、频域图显示、播放数据源切换及数据导入绘图功能。在不需要编程的 情况下，可以进行数据播放的任务。

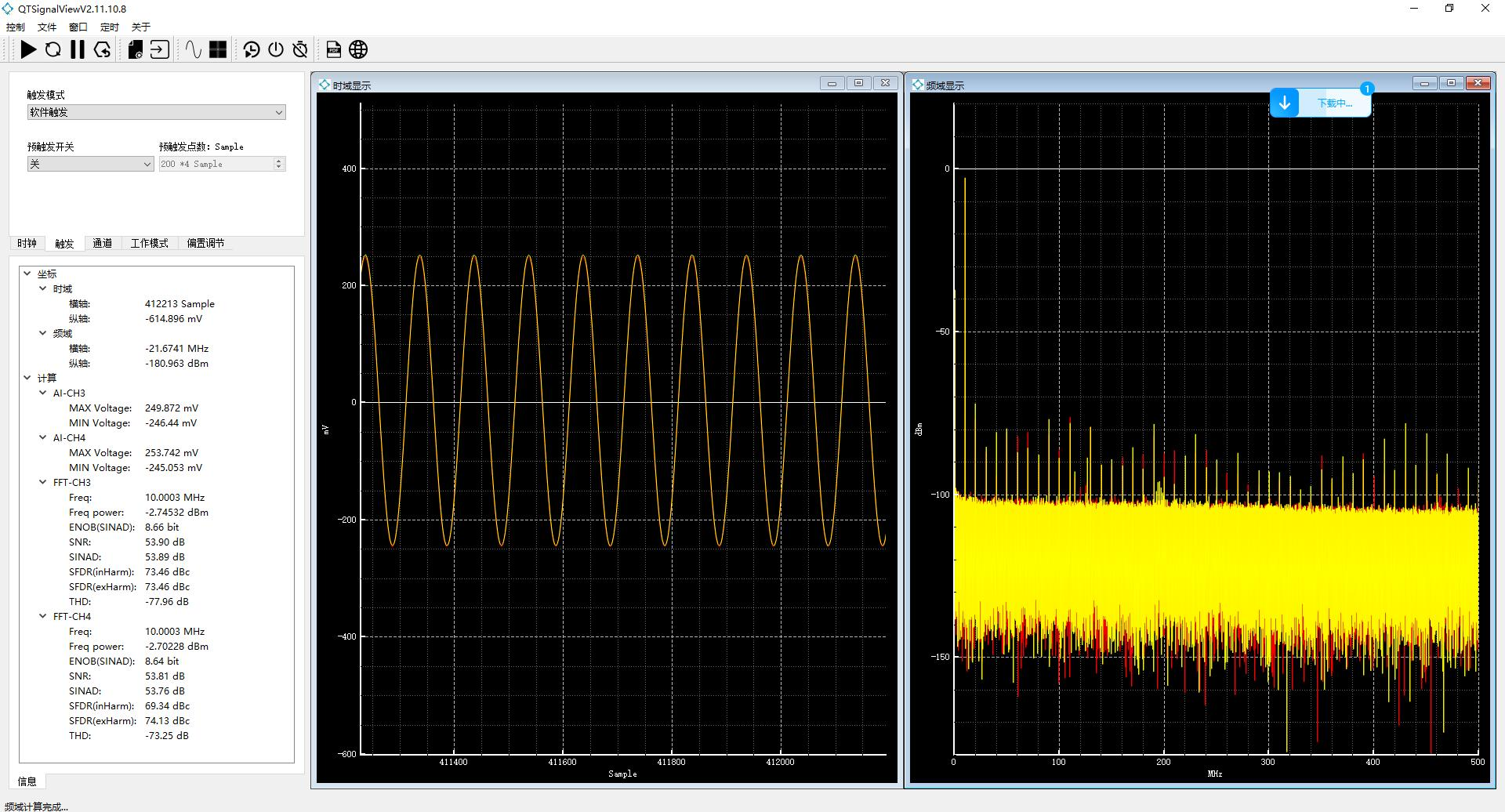

QT Signal View界面框图

软件开发包（SDK）

QT21336DC具备C/C++开发包，提供二次开发接口，通过软件编程实现对板 卡功能的操作，提供开发接口文档说明以及C/C++的例程参考，能够快速的将板 卡功能集成到具体应用场景的系统中。 同时支持C#，Python，MATLAB，LabVIEW，Java，Rust，Julia等多种语言 例程定制开发，开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
