简介

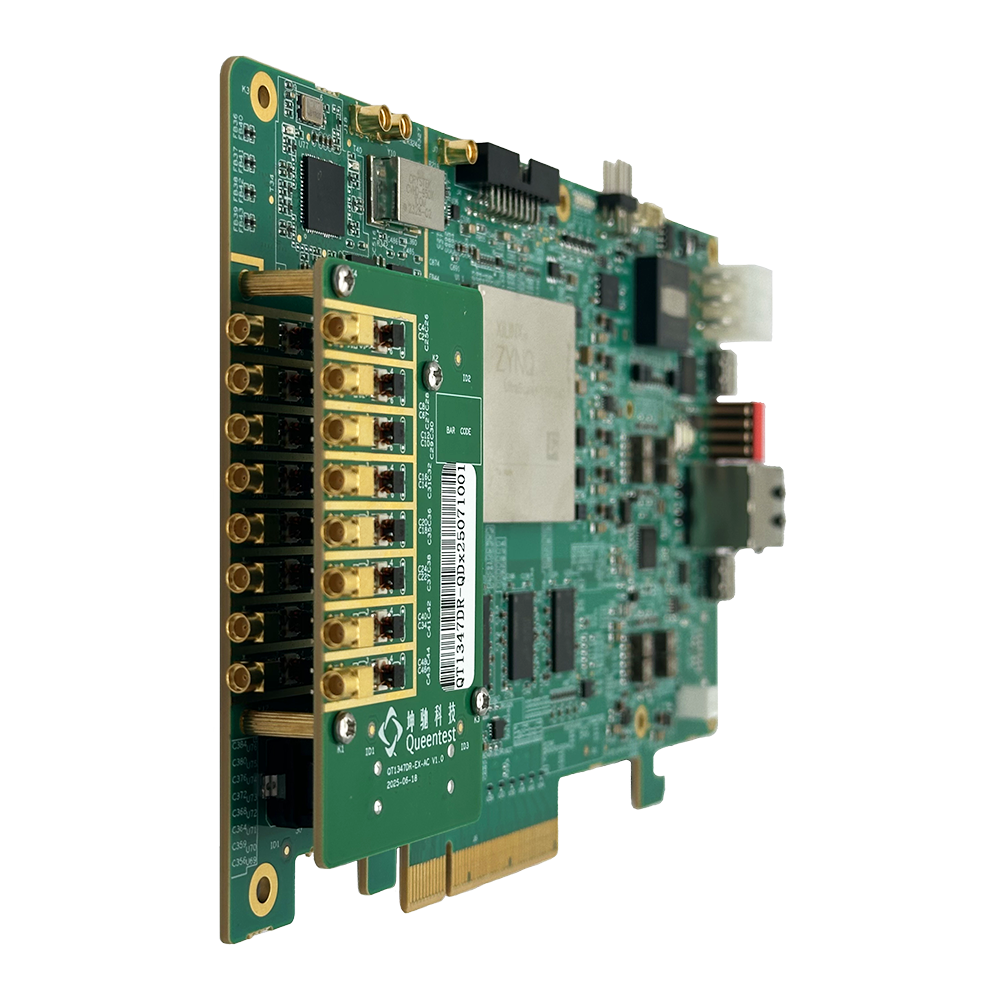

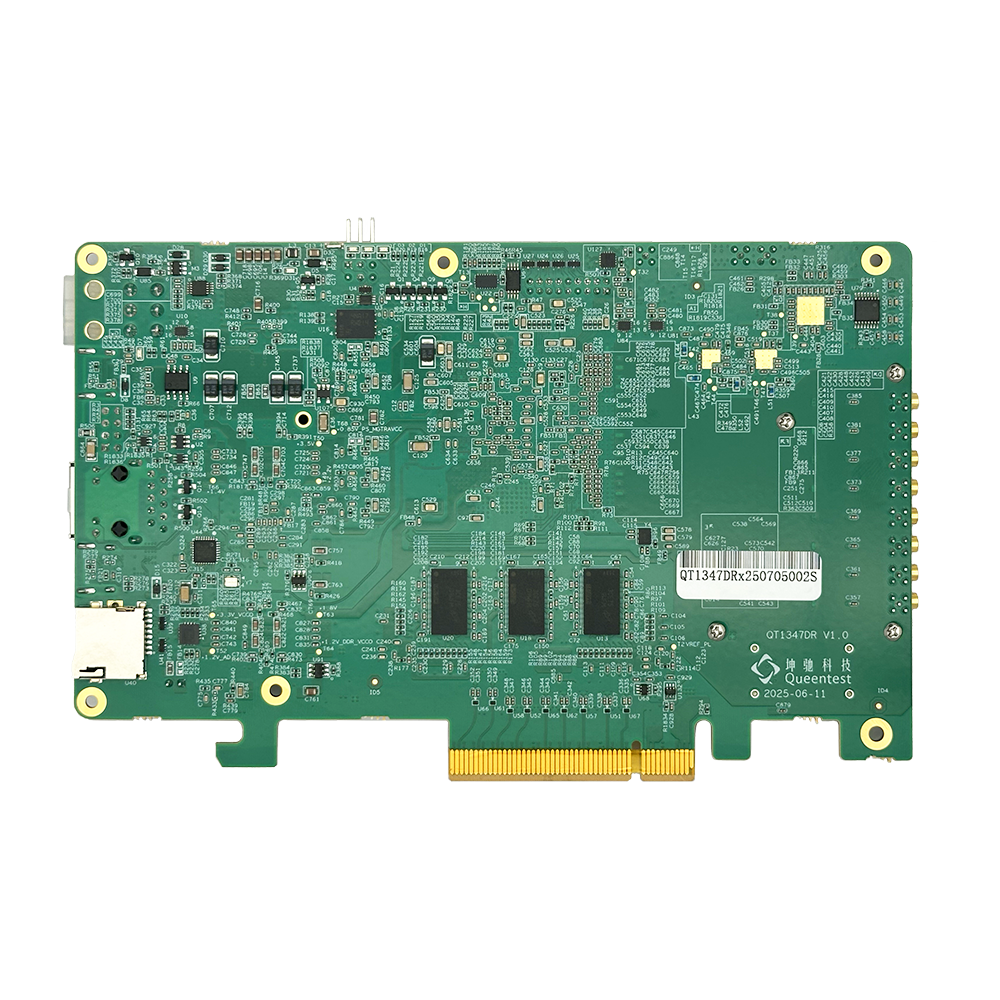

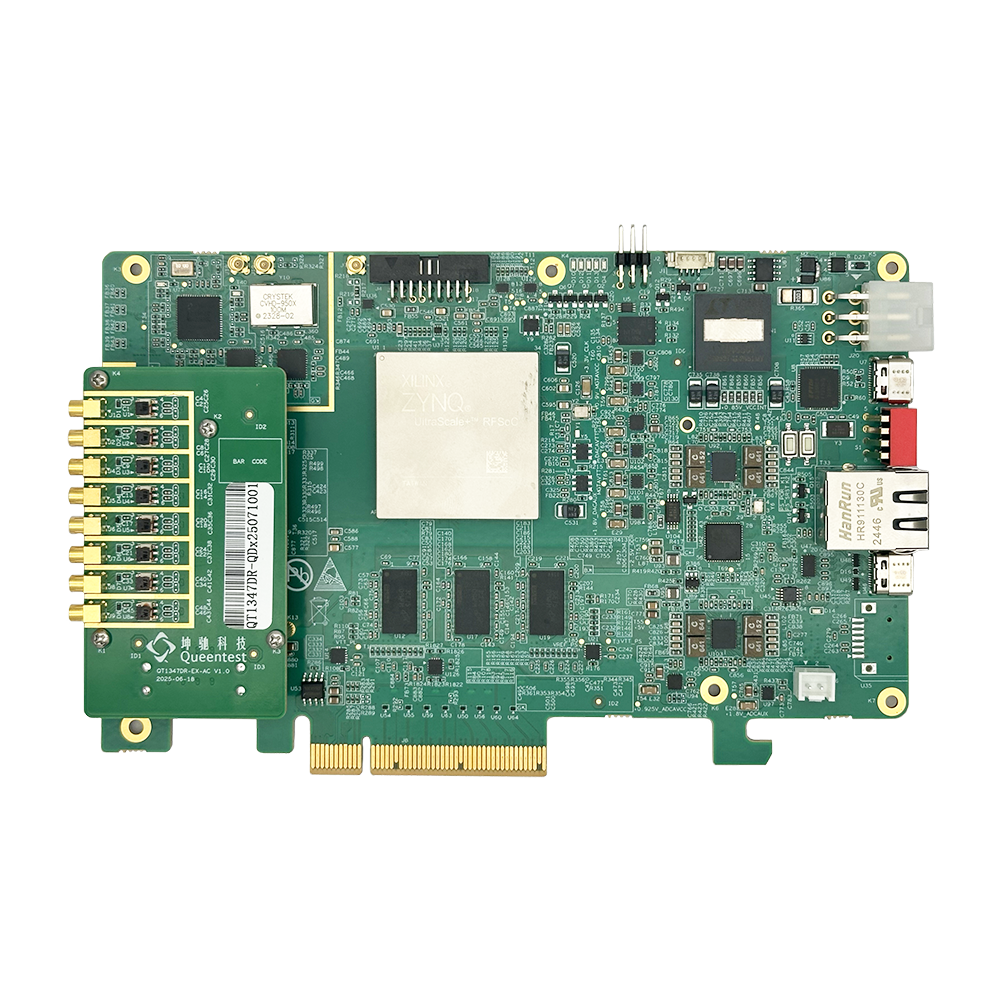

QT1347DR是一款基于PCIe架构的多通道射频收发卡。板卡选用高性价比的Xilinx的Zynq UltraScale+ RFSoC系列中XCZU47DR-FFVE1156作为处理芯片（（管脚可以兼容XCZU48DR-FFVE1156，主要差别在有无FEC（信道纠错编解码）），其PS端搭配一组4颗16bit的DDR4颗粒，总容量达到4GB；PL端搭配一组2颗16bit的DDR4颗粒，总容量达到2GB。载板直接支持8通道AC耦合的14bit 9.85GS/s的DA采样输出，预留有高速信号接口，可适配DC或者AC耦合的8通道14bit 5GS/s的AD输入子卡。板卡同时还支持外部触发信号、外部参考时钟和外部同步时钟输入3个独立接口，通过PCIe 4.0 x8高速接口与上位机互联互通。
