简介

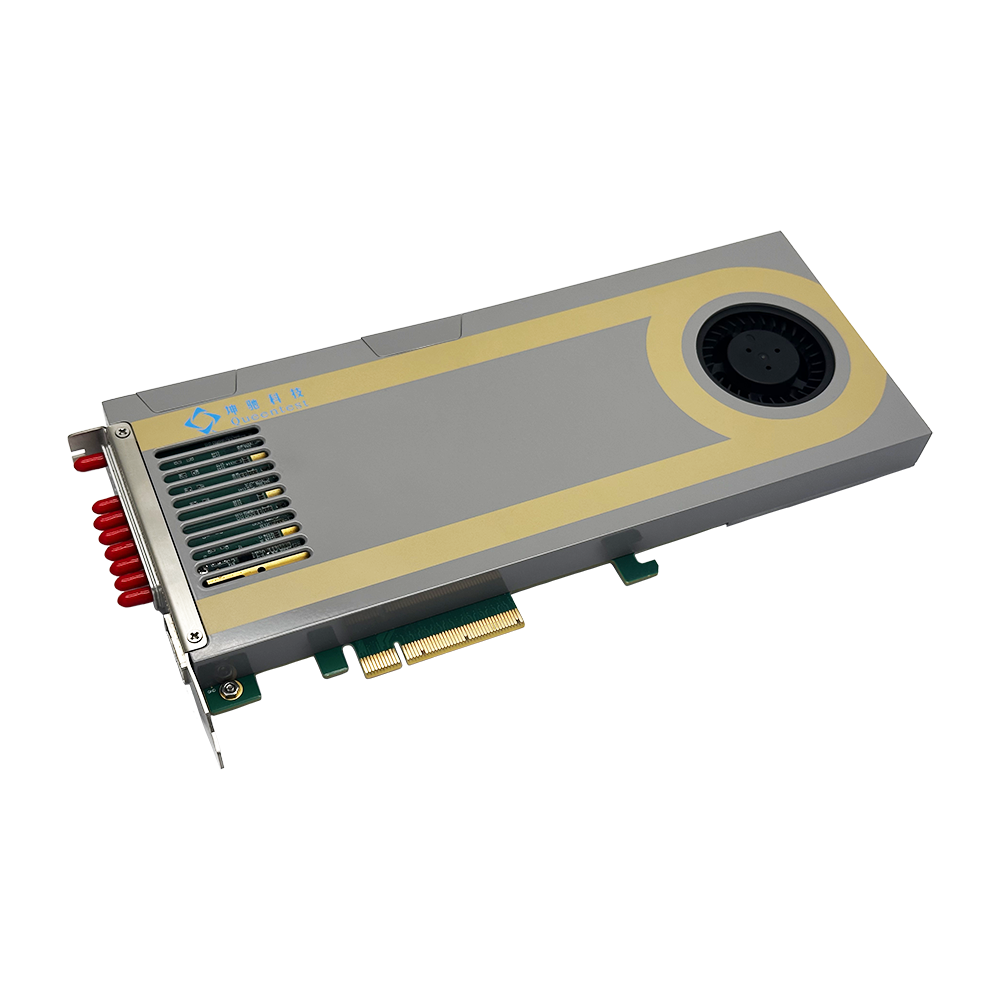

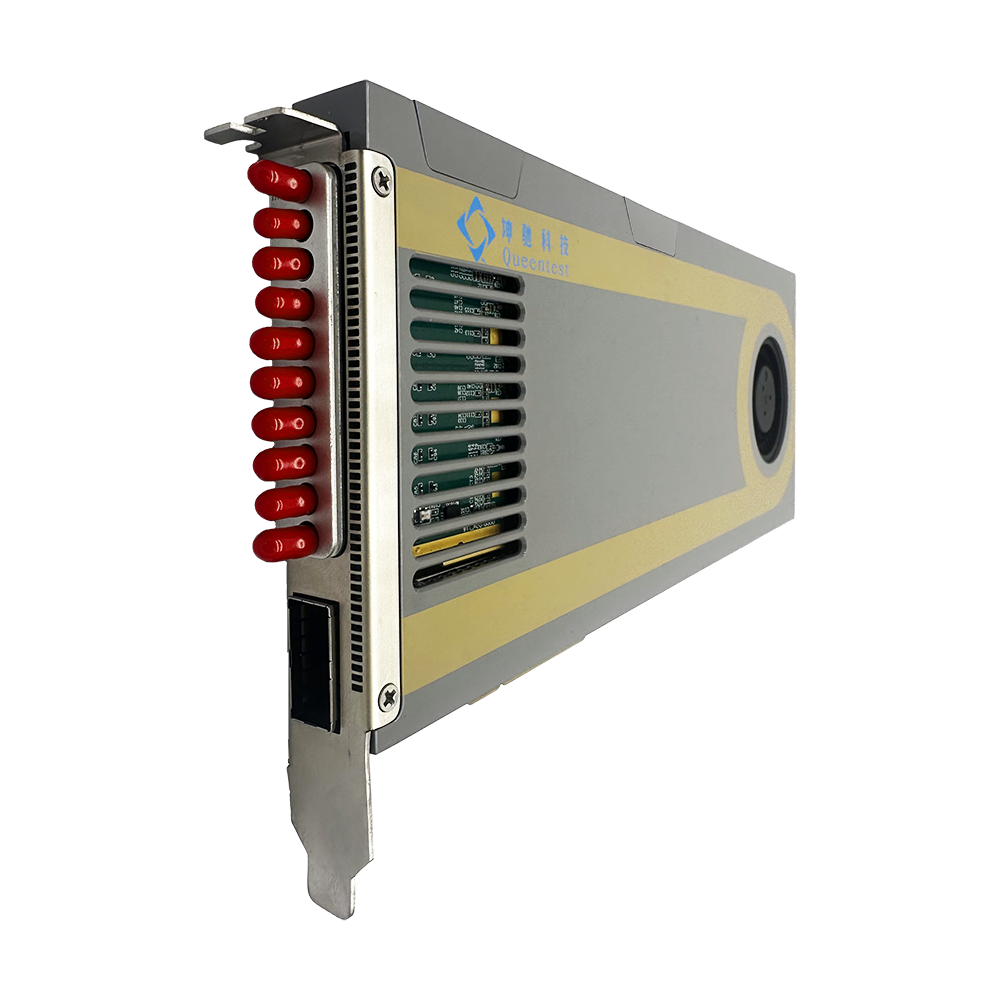

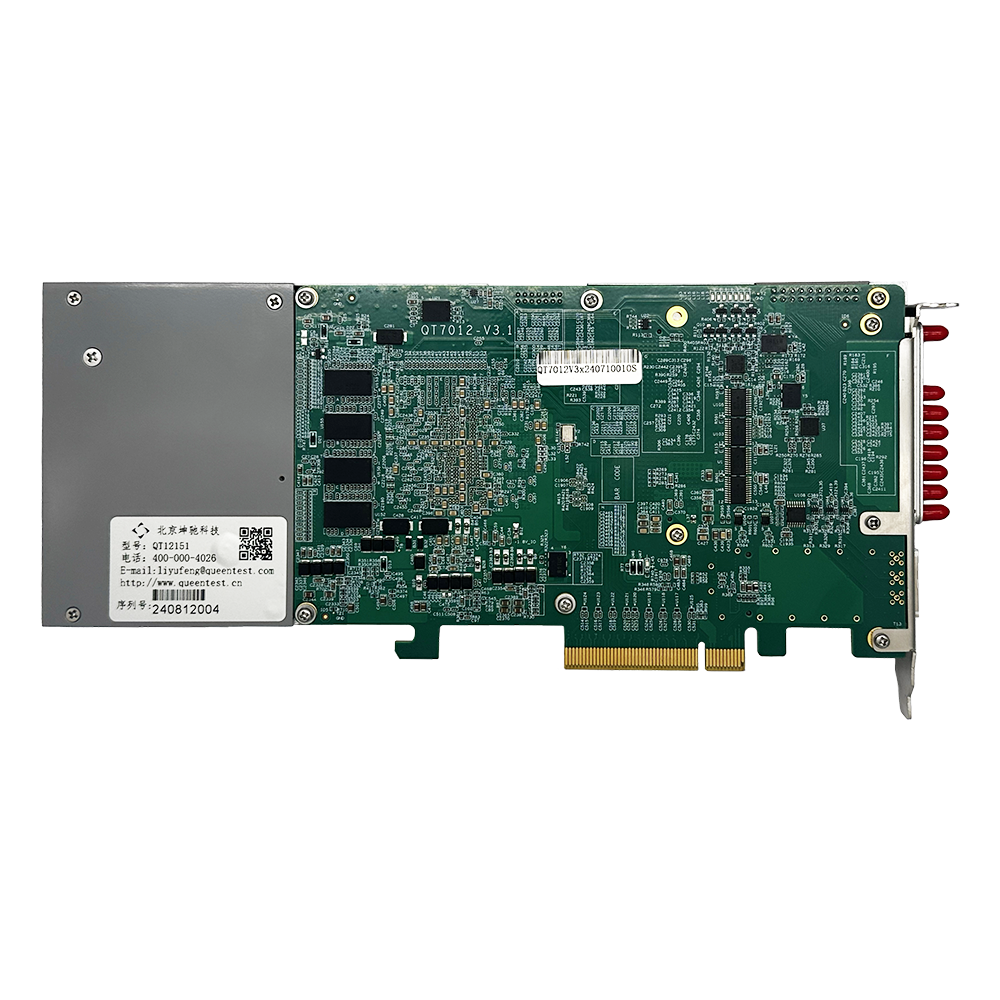

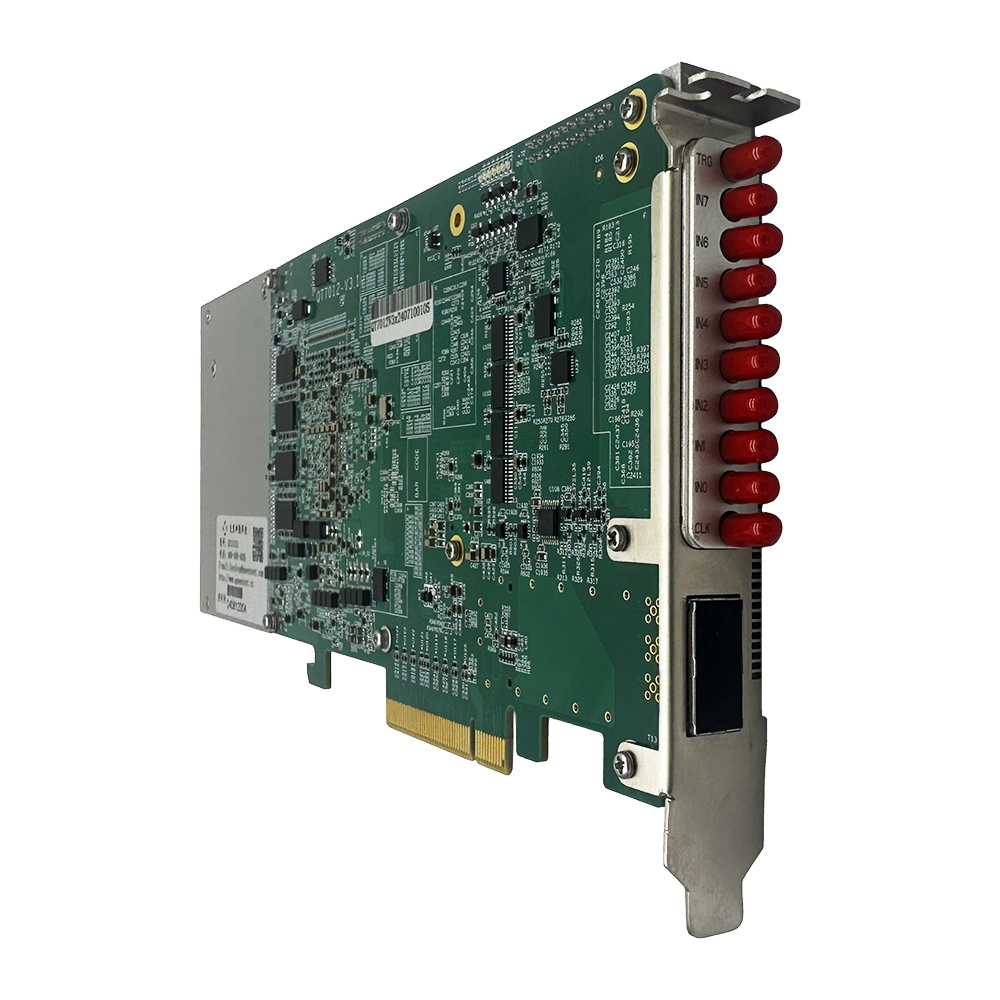

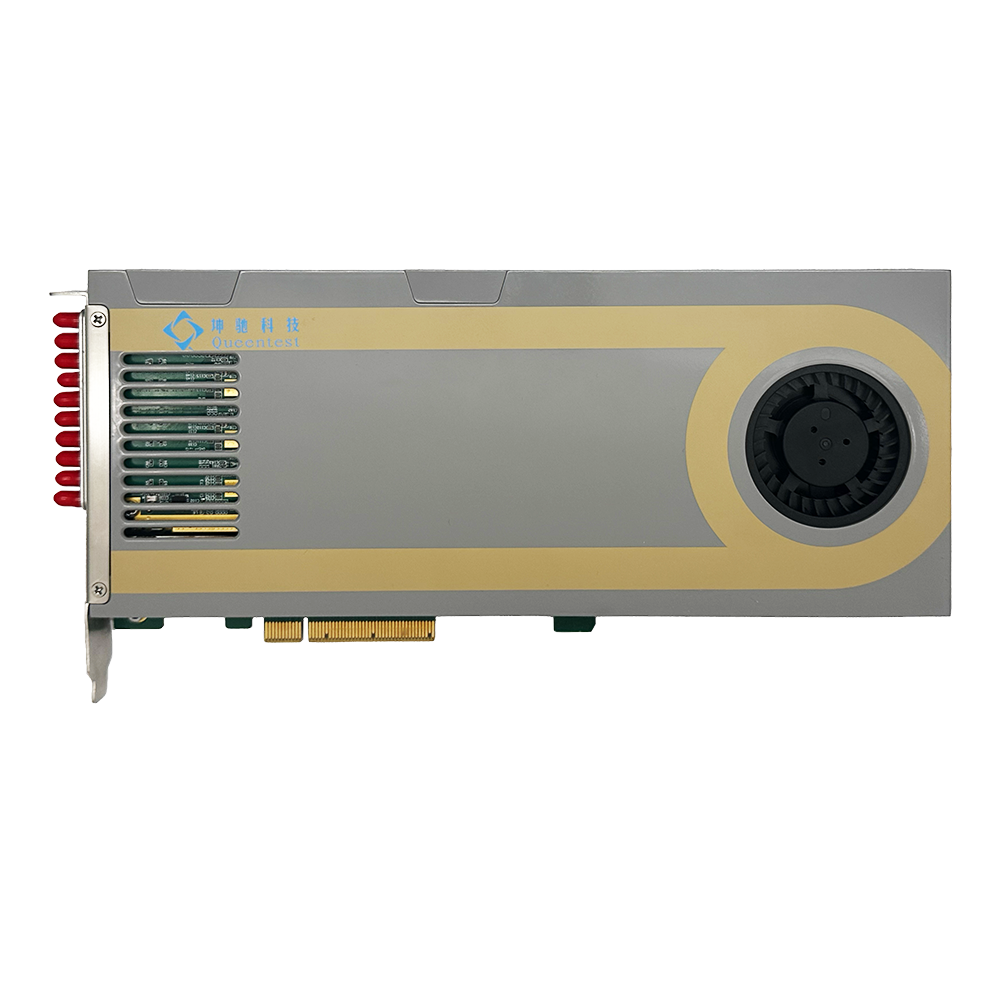

坤驰科技自主研发的QT12151AC是一款具备AC耦合的高速数据采集卡，它提供16位精度，8通道，250MSPS采样率。板载FPGA具备实时信号处理能力，可实现数字下变频DDC、数字滤波、快速傅立叶变换等信号处理算法。QT12151AC提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的触发与采集功能。这些特性使QT12151AC适用雷达通信、软件无线电等应用场景。

技术规格

l8通道采集

l250MSPS采样率

l16bit垂直分辨率

l模拟输入带宽（-3 dB）：260kHz~124MHz

l输入阻抗：50 Ohm

l耦合方式：交流耦合

l全量程输入电压：2.5Vpp@10MHz

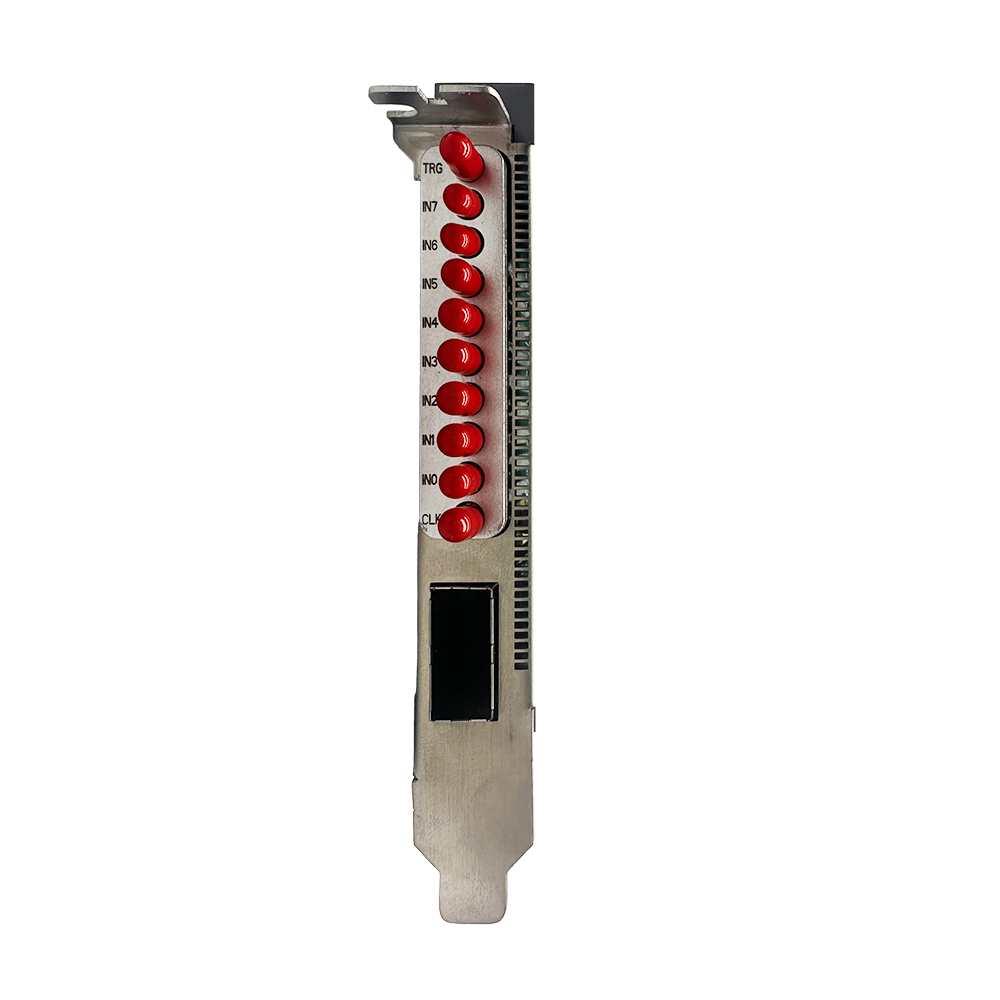

l连接器：SSMC

l预留JTAG和测试接口

l1个QSFP+光纤接口

l内存容量：两组64Bit DDR4 SDRAM，单组容量4GB，共8GB

l支持利用SPI x8模式配置程序

l支持PCIe 3.0 x8接口，支持与PC的高速数据交互功能

lFPGA定制应用，提供Verilog-HDL二次开发接口

应用领域

●超宽带信号采集

●电子战

●卫星通信

●射频采样软件无线电

●雷达

软件支持

设备驱动

QT12151AC提供64位驱动程序（32位可定制开发）。 Windows支持64位操作系统，包括Windows7、Windows10、Windows11、Windows Server2019 等主流版本（32位操作系统可定制开发）。

Linux系统支持Ubuntu，其他系统如CentOS、Redhat、嵌入式Linux系统、国产化麒麟操作 系统等可支持定制开发。

采集控制软件

QT Spectrum Analyzer 是一款支持基于中射频采集板卡进行信号频谱分析和显示的上位 机软件。QT Spectrum Analyzer具备数据分析与处理、频域图显示、文件存储、文件预览和硬 件设置等功能，用于信号的采集。QT Spectrum Analyzer通过计算相关频段内的信号频谱，直 观的显示出信号在频域中的分布情况、信号能量及其他频谱信息。

软件开发包（SDK）

QT20136提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
