产品简介

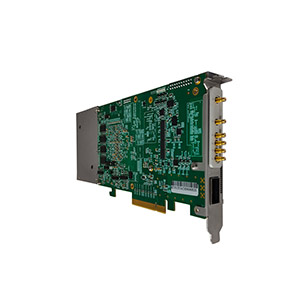

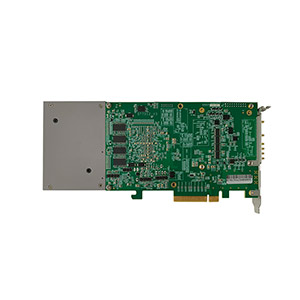

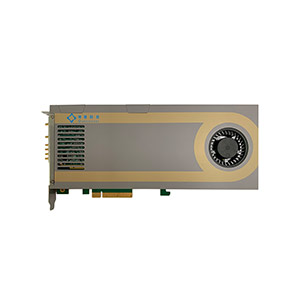

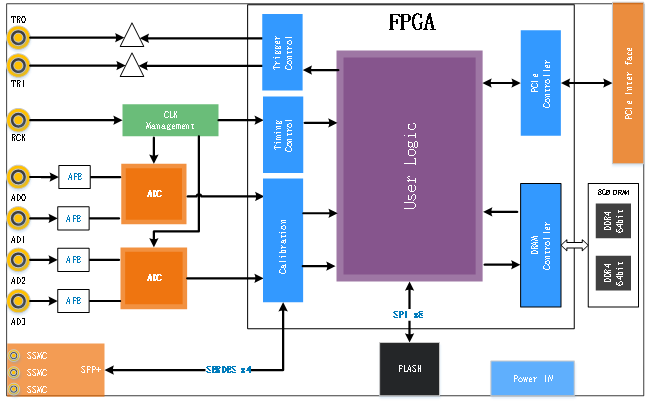

坤驰科技自主研发的QT12125是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它提供12位 双通道5GS/s或单通道10G A/D通道，全功率模拟带宽（-3 dB）1~3300MHz。板载FPGA具备实时信号处理能力，可以进行大数据量的实时信号处理，这些特性使QT12125成为超宽带信号采集、雷达、复杂电磁环境及无线频谱应用领域进行信号采集和分析的理想工具。QT12125提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，特别适合于雷达、无线电等应用领域。
QT12125搭配坤驰科技的上位机可视化软件，通过上位机软件实现对板卡的操作，可通过上位机软件的频域图和瀑布图动态进行频谱分析，对于有二次开发需求的用户，提供多种语言的二次开发接口及板卡控制参考例程。

技术规格

●  1/2通道采集

●  单通道10.4GS/s或双通道5.2GS/s 采样率

●  12bit垂直分辨率

●  模拟输入带宽（-3 dB）：1~3300MHz

●  输入阻抗：50 Ohm

●  交流耦合

●  全量程输入电压：480mVpp ~ 1040mVpp 可编程，缺省值0.8Vpp

●  连接器：SSMC

●  KU系列FPGA 家族中的XCKU115，兼容FPGA 芯片（KU085)，可根据需要灵活选择

●  预留JTAG 和测试接口

●  1个QSFP+光纤接口

●  2组64Bit DDR4 SDRAM，单组容量4GB

●  支持利用SPI x8 模式配置程序

●  支持PCIe 3.0 x8 接口，支持与PC 的高速数据交互功能

●  支持单独12V 供电（脱离PC 机）

●  FPGA定制开发

应用领域

●  超宽带信号采集

●  电子战

●  卫星通信

●  射频采样软件无线电

软件支持

设备驱动

QT12125提供64位驱动程序。 Windows支持Windows7、Windows10、Windows11、Windows Server2019等主流版本。 Linux系统支持Ubuntu，其他系统如CentOS、Redhat等版本以及国产麒麟操作系统，支持 定制开发。

采集控制软件

QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于查看、记录和处理采集的信号，不需要进行代码编程，易于设置和操作采集卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据采集和播放的任务。

软件开发包（SDK）

QT12125具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操 作，提供开发接口文档说明以及C/C++的例程参考，能够快速的将板卡功能集成到具体应用场 景的系统中。 同时支持C#，Python、MATLAB，LabVIEW，Java，Rust，Julia等多种语言例程定制开发， 开发人员使用对应开发语言能够快速掌握并集成到应用软件中。
