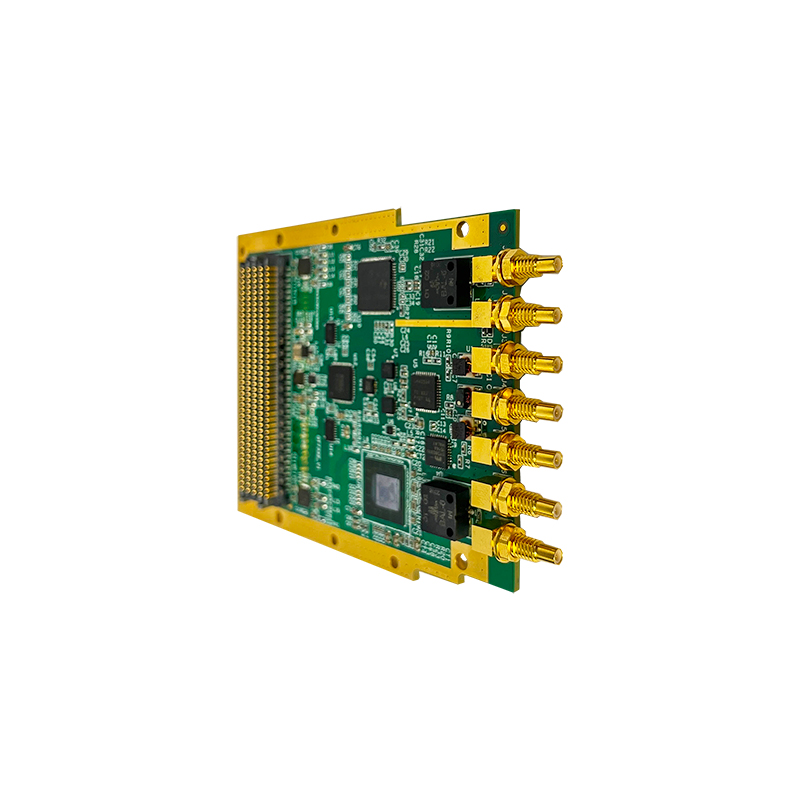

产品简介

QT7332是一款集成单通道ADC采集和单通道DAC回放的FMC板卡，ADC（ADC12J4000）转换速率最高为4GSPS，ADC位数12bit,DAC（AD9162）转换速率最高为12.8GSPS，DAC位数16bit；板卡支持触发输出/触发输入可调；触发/同步可选；采样时钟源支持内部参考时钟、外部参考时钟、外部采样时钟三种方式，可通过2个控制信号实现时钟源选择，通过同步信号和输出的采样时钟可实现多个板卡的同步；板卡的电气与机械设计依据FMC标准（ANSI/VITA57.1），支持导冷，能够满足用户在特殊环境下的使用需求。

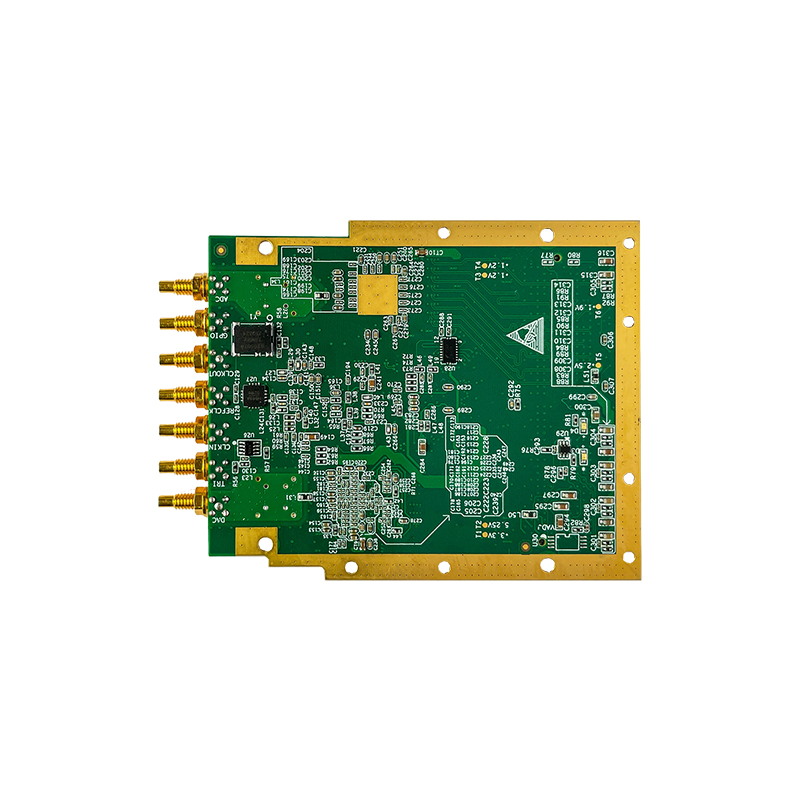

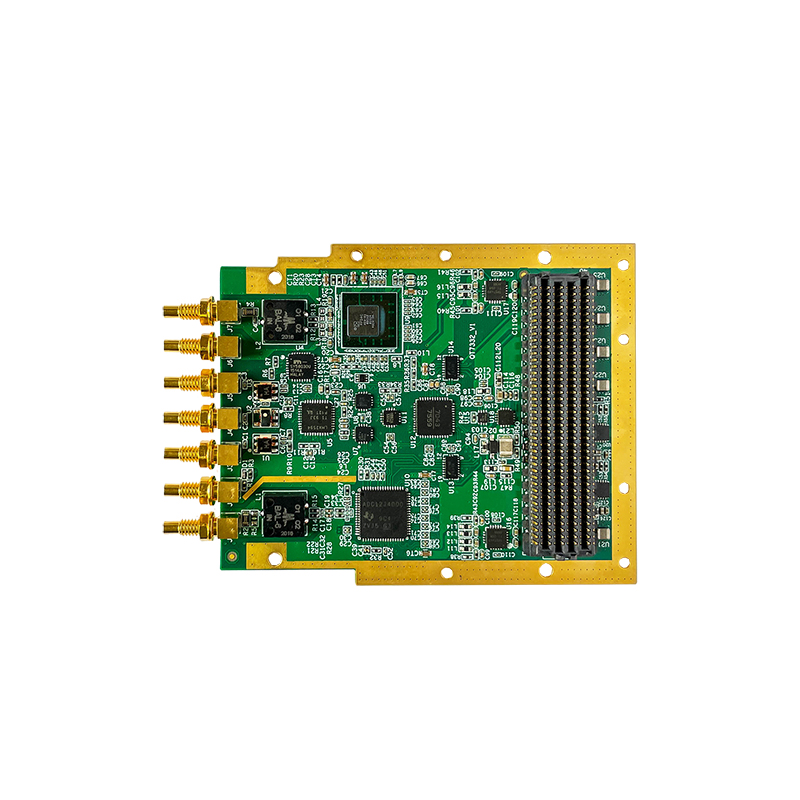

QT7332板卡通过一个高密度连接器（HPC）连接至FPGA载板。前面板装配了7个SSMC同轴连接器，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

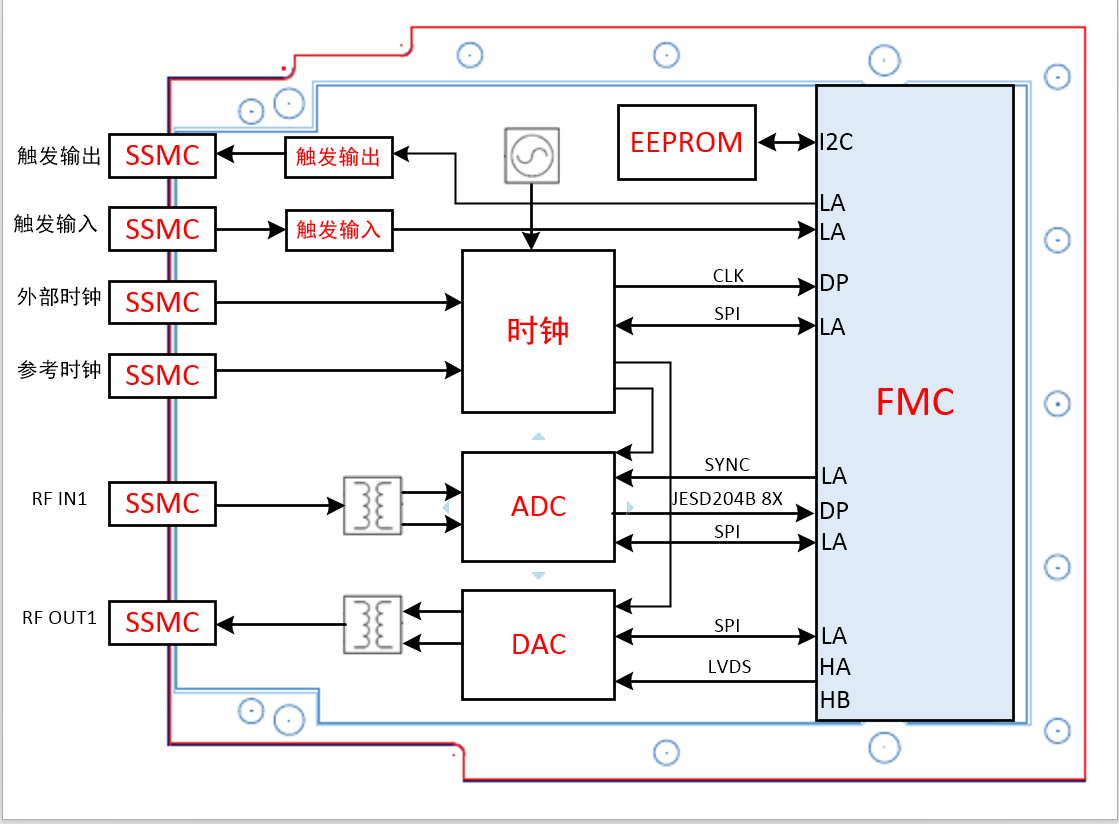

系统框图

技术规格

—— 7个SSMC的连接器，其中1个为模拟信号输入（ADC）；1个为模拟信号输出（DAC）；1个是外部参考时钟输入（RCK）；1个是外部采样时钟输入（CKI）；1个为采样时钟输出（CKO）；1个为触发/同步输入 (TRG) ；1个为触发输入/输出（I/O）

—— ADC采样频率：12bit，4.0GS/s，最大模拟带宽3.2GHz

—— DAC采样频率：16bit，12.8GS/s，基带模式下模拟带宽2.5GHz

—— ADC输出JESD204B标准数字接口

—— DAC输入JESD204B标准数字接口

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 散热方式：风冷或导冷

—— 模拟输入和输出均为AC耦合

——  时钟选择灵活：内部时钟、外部时钟选择可由载板控制

—— HPC高引脚数连接器

—— 工作温度：商业级0℃～ +55℃ ，工业级 -20℃～ +65℃

应用领域

—— 软件无线电

—— 宽带MIMO应用

—— 数字波束成形

—— （雷达/声纳）电子战

—— 物理实验

—— 信号智能

—— 航空航天和测试仪器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core，可包括BSP
