产品简介

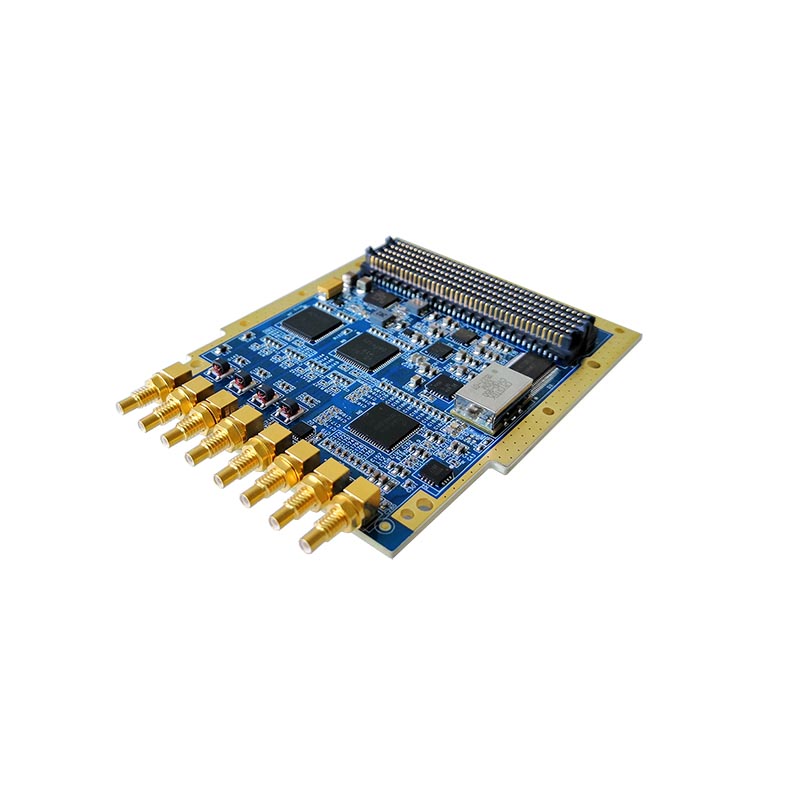

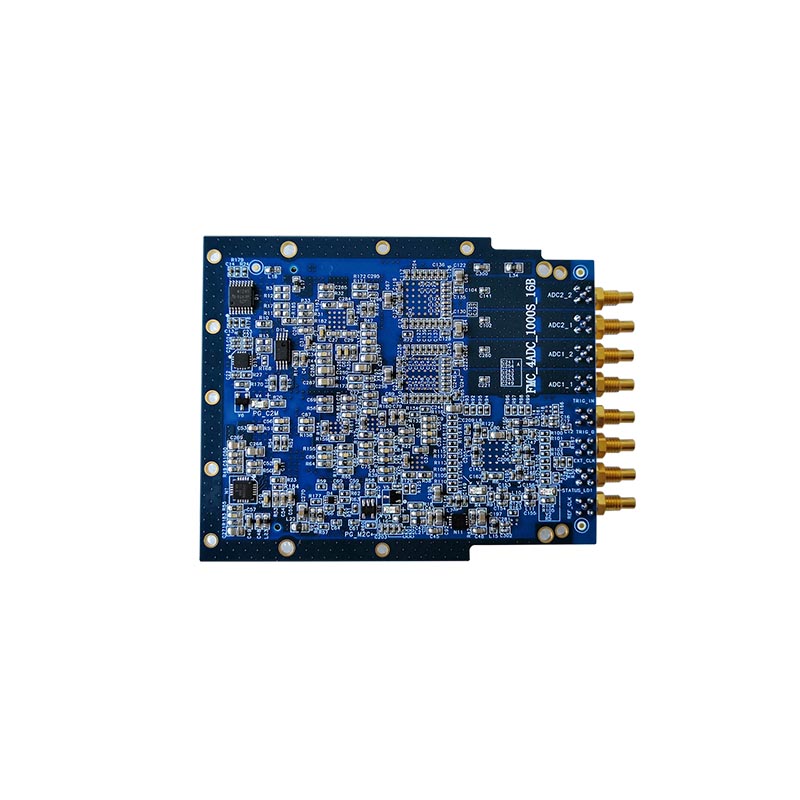

QT7135是一款高分辨率、高采样率的ADCFMC子板。它提供4路16位1G/500MSPS的A/D通道，模拟输入带宽可达1.2GHz。本产品是基于TI公司ADS54J60/ADS54J69模数转换芯片而设计。板卡支持外部同步触发输入和输出；时钟模式支持内部参考时钟、外部参考时钟和外部采样时钟输入等多种模式，时钟选择可通过SPI总线配置实现。

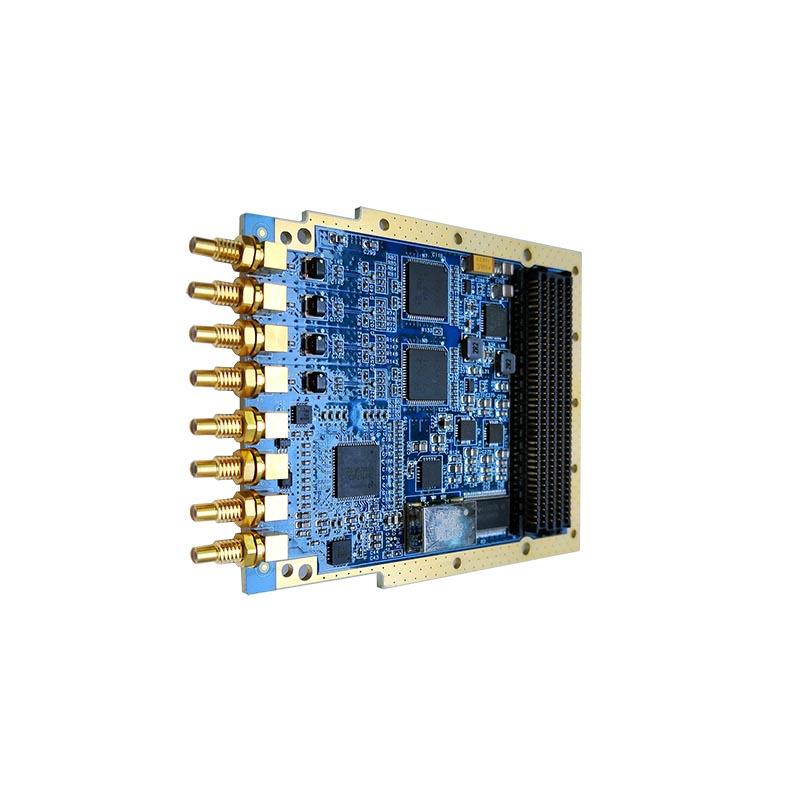

QT7135板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板装配了8个SSMC同轴连接器。QT7135支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

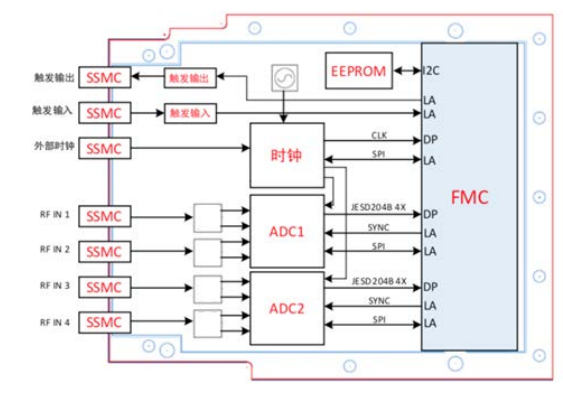

系统框图

技术规格

—— 8个SSMC的连接器，其中4个分别为模拟信号输入1~4；一个是外部参考时钟信号（REF）；个是外部采样时钟信号（EXT）；一个为触发输出（TRO）；一个为触发输入(TRI)

—— 采样率：16bit-1G/500MSPS

—— 模拟带宽：1.2GHz

—— JESD204B子类1标准数字接口

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 散热方式：风冷或导冷

—— AC耦合输入

—— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

—— HPC高引脚数连接器

—— 工作温度：商业级0~55℃；工业级-20℃~65℃

—— 存储温度：-40℃~85℃

应用领域

• —— 软件无线电

• —— 宽带MIMO应用

• —— 数字波束成形

• —— （雷达/声纳）电子战

• —— 物理实验

• —— 信号智能

• —— 航空航天和测试仪器

其他支持

• —— 提供Verilog bit文件

• —— JESD204B Core，可包括BSP
