产品简介

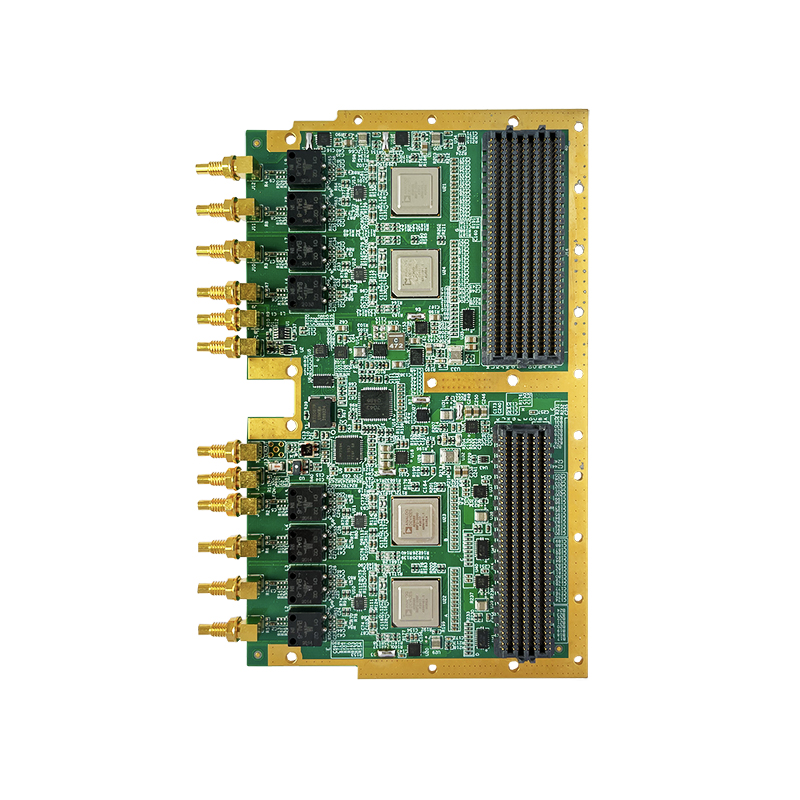

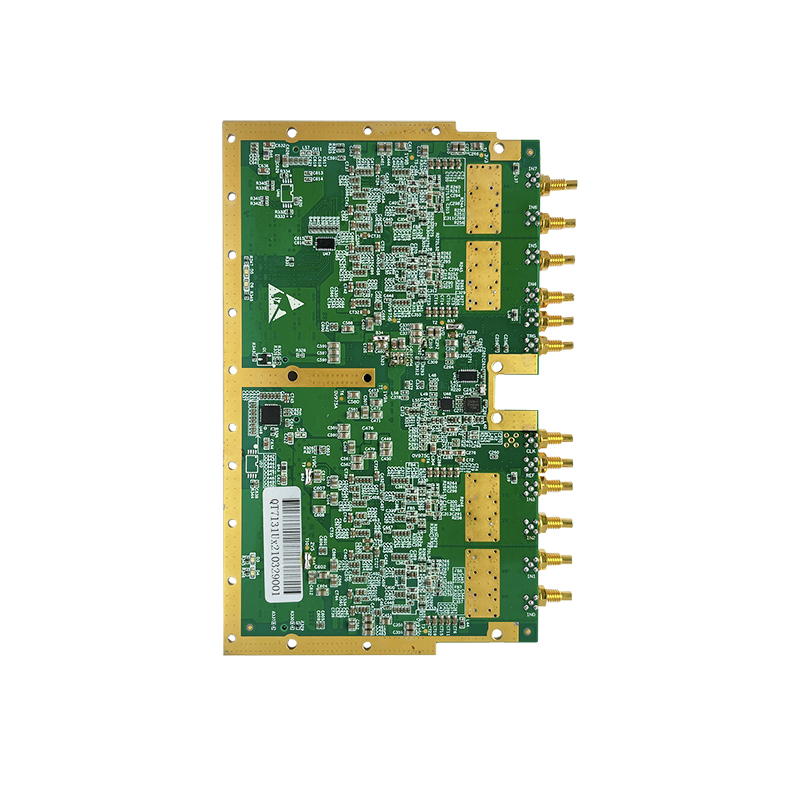

QT7131U是一款多通道高分辨率、高采样率ADC FMC和FMC+双宽子板。它提供8路14位2GS/s的A/D通道，全功率模拟输入带宽（-3dB）可达8GHz。本设计是基于ADI公司AD9689BBPZ-2000模数转换芯片而设计。板卡支持触发输入/输出；内参考、外参考、外时钟三种时钟方式，可通过SPI总线实现时钟源选择。通过外同步信号可实现板卡多个ADC信号的同步。

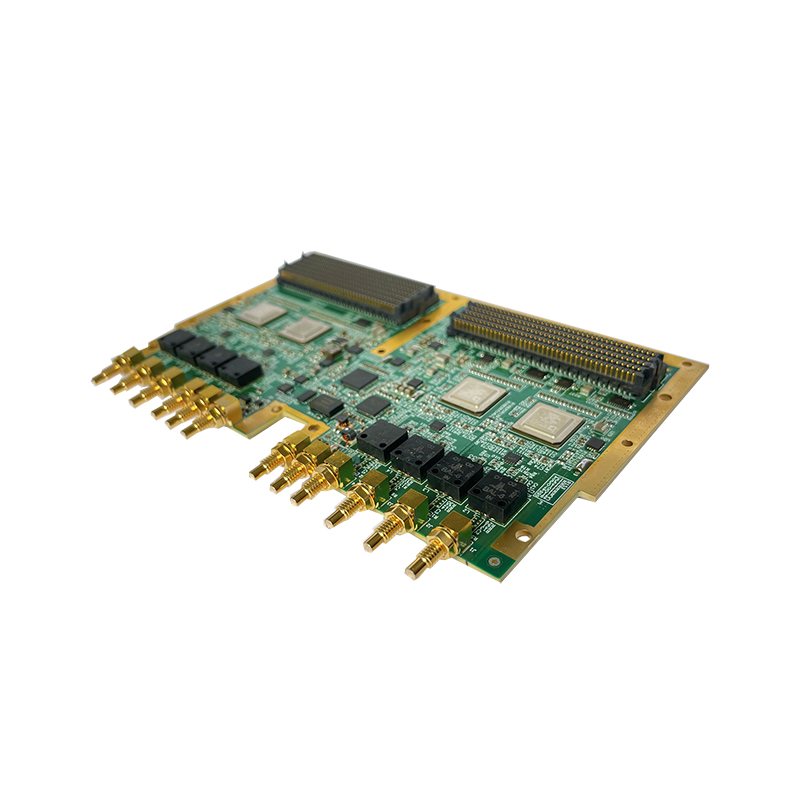

QT7131U板卡的电气与机械设计依据ANSI/VITA 57.1和57.4，通过2个高速连接器（HPC和HSPC）连接至FPGA载板。前面板I/O装配12个SSMC同轴联接器。QT7131U设计兼容风冷和导冷，搭配相应接口的载板，可实现8路模拟信号的同时采集。

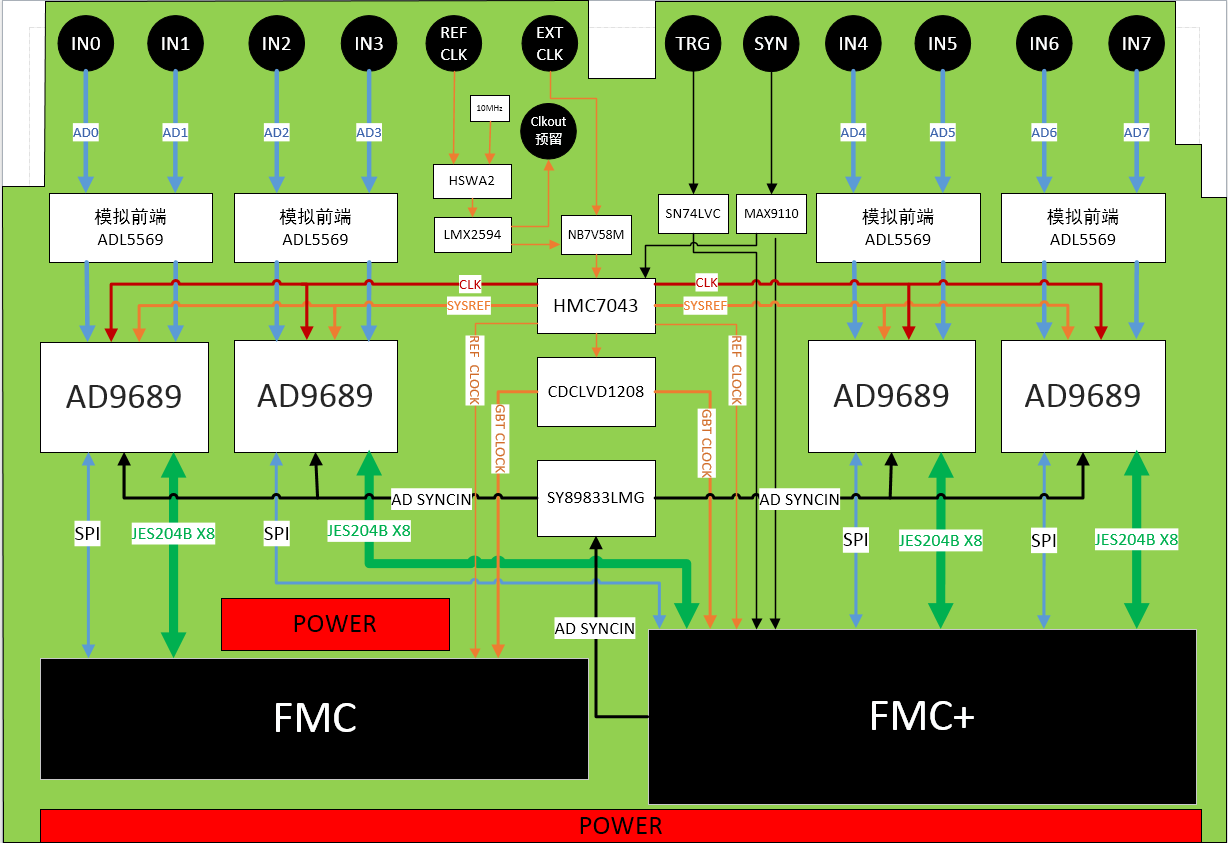

系统框图

技术规格

—— 采样速率:2GS/s

—— 通道数:4颗ADC共8通道

—— AC/DC耦合输入可选，默认AC

—— 位数:14bit

—— 全功率带宽（-3dB）: 8GHz

—— 支持外同步信号

—— JESD204B 标准数字接口

—— 兼容VITA57.1规范

—— 兼容风冷或导冷

—— 内部时钟、外部时钟及外参考时钟

—— HPC+HSPC高引脚数连接器

—— 12个SSMC前面板连接器

应用领域

—— 软件无线电

—— 数字波束成形

—— （雷达/声纳）电子战

—— 无线通信系统

—— 高速采集、回放系统

—— 测试测量仪器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core，可包括BSP
